Задумавши зробити ремонт в квартирі або в приватному будинку, багато людей звертають увагу на те, що старі чавунні батареї не вписуються у інтер’єр. Але справа не тільки в красі, адже стару батарею можна заховати за красивим екраном. Найчастіше потреба в заміні батарей виникає з-за того, що нові радіатори не тільки більш ефективно працюють, але і економить паливо, витрачене на обігрів. У цій статті піде мова про те, як встановити біметалічний радіатор, не вдаючись до послуг кваліфікованих фахівців. Виконавши цю роботу самостійно, можна не тільки заощадити на установці, але і перетворити приміщення.

Пристрій і особливості

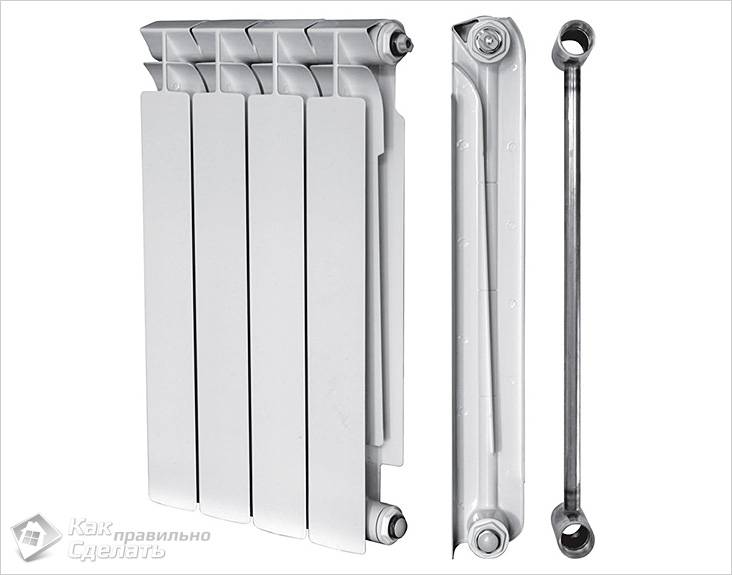

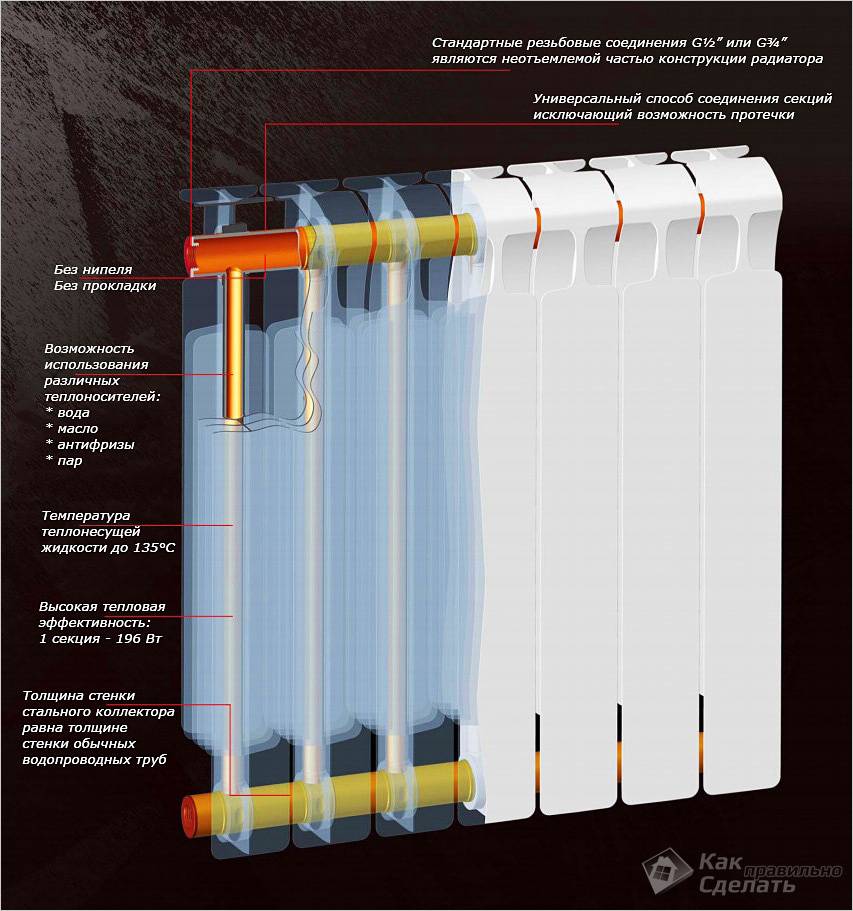

Как установить биметаллический радиаторПристрій біметалічного радіатора

Відмінною особливістю біметалічного радіатора є його пристрій – він виготовлений з двох видів металів. В основі знаходиться сердечник (виготовлений із сталі або міді), по якому проходить теплоносій. Поверх сердечника встановлена алюмінієва сорочка.

При виборі біметалічних радіаторів потрібно уточнити, чи не є вони «полубиметаллическими», внутрішні канали зроблені зі сталевих труб, а інша частина з алюмінію. Такі радіатори менш довговічні, не стійкі до гідроудару та не витримують високого тиску.

Біметалічні радіатори відрізняються:

  • високою міцністю;
  • стійкість до високого тиску гарячої води (до 30 атм.);
  • тривалим терміном експлуатації (більше 20 років);
  • невеликим міжосьовою відстанню, що сприяє більш ефективному нагріванню кімнати;
  • використаним при виготовленні високоміцним матеріалом, стійким до механічних впливів.

Как установить биметаллический радиаторКонструкція опалювального приладу з біметалу

Вертикальні трубки радіаторів мають невеликий діаметр, завдяки чому обсяг необхідного для роботи теплоносія суттєво зменшується.

Також варто згадати, що радіатори, незважаючи на зовнішню схожість, можуть відрізнятися в ціні. Це пов’язано з тим, що в більш дешевих системах може з’явитися шум з-за того, що одночасно нагріваються сталь і алюміній. Більш дорогі радіатори покриті полімерним покриттям, здатним значно приглушати такі звуки.

Визначаємо кількість секцій

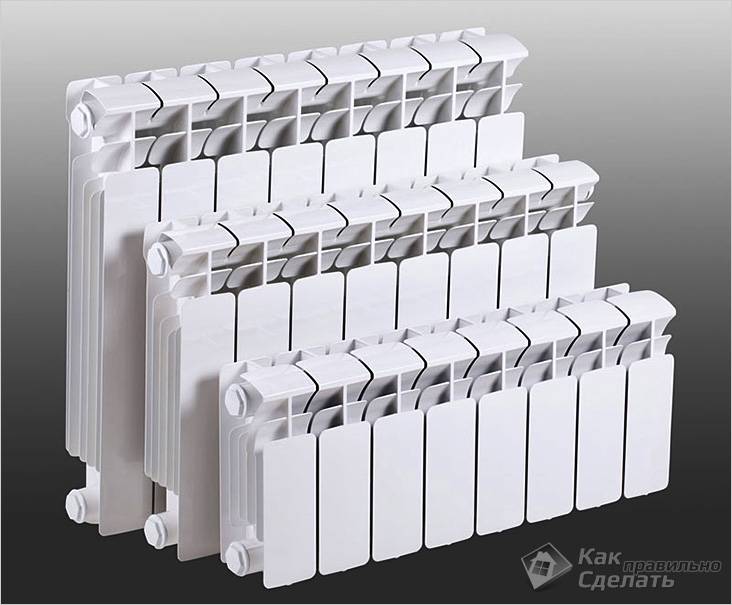

Как установить биметаллический радиаторРадіатори відрізняються висотою

Щоб у приміщенні була комфортна температура, і котел при цьому не працював на межі своїх можливостей, потрібно виконати нескладні розрахунки, завдяки яким можна з’ясувати, скільки секцій буде потрібно для кожної кімнати. Потрібно знати площу приміщення і потужність окремої секції опалювального приладу.

  • Площа приміщення дізнаємося, перемноживши 3 сторони – ширину, довжину та висоту.
  • Потужність радіатора вказана в паспорті виробу.

Приклад розрахунку

Как установить биметаллический радиаторРобимо підрахунок

  • Приміром, кімната має габарити 3×4×2,6 м. Перемноживши ці цифри, отримаємо 31,2 м3.
  • Умовно будемо вважати, що кожна секція біметалічного радіатора має потужність 200 Вт.
  • Для зручності підрахунків розділимо потужність на 100: 200/100=2.
  • Тепер площа кімнати розділимо на отриману цифру: 31,2/2=15,6.
  • Отримана цифра є результатом, в якому відображено кількість секцій, необхідних для установки в кімнаті.
  • Так як придбати 15,6 секцій нереально, то округляємо цифру в більшу сторону. В результаті вийшло 16 секцій.

Вищенаведений підрахунок кількості секцій для приміщення передбачає, що стіни теплі, а вікна не продуваються. В іншому випадку кількість секцій радіатора доведеться збільшити.

Розташування

Как установить биметаллический радиаторРозташування радіатора

При виконанні робіт потрібно скористатися СНиП 3.05.01-85, в якому містяться норми для внутрішніх санітарно-технічних систем. Розглянемо більш детально ці норми і вимоги:

  • Радіатор опалення повинен бути встановлений на деякій відстані від стіни (3-5 см). Якщо прилад буде встановлено надто близько, то не буде якісної циркуляції повітря, в результаті чого його ККД буде нижче.
  • Відстань радіатора від підлоги повинна бути в межах 10 см, а від краю підвіконня 8-12 см, інакше знизиться ефективність теплообміну.

Радіатори бувають різної висоти, тому при виборі виробу потрібно враховувати відстань від підвіконня до підлоги.

Монтаж радіаторів

Как установить биметаллический радиаторМонтаж батареї

Цілком зрозуміло, що для роботи знадобляться інструменти:

  • набір гайкових ключів;
  • рулетка;
  • перфоратор;
  • простий олівець;
  • молоток;
  • болгарка.

Якщо не виконувалась заміна всього трубопроводу, то необхідно виконати прочистку комунікацій, за якими буде циркулювати теплоносій і встановити на подаючому стояку фільтр.

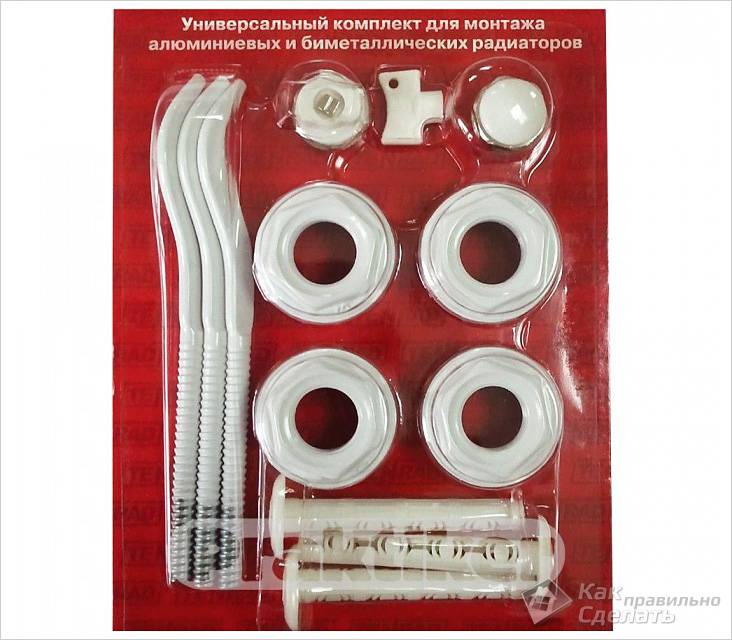

Как установить биметаллический радиаторКомплект для установки батарей

Монтаж біметалічних радіаторів проходить в такій послідовності:

  • На стінах, згідно зі складеним планом, потрібно зробити розмітку, зазначивши місця, де будуть розташовуватися кронштейни, на такій відстані один від одного, щоб вони розташовувалися між секцій батарей.
  • За зазначеним мітках перфоратором свердляться отвори, і встановлюється кріплення.
  • Якщо радіатор придбаний в розібраному вигляді або його потрібно наростити, то, озброївшись радіаторним ключем, потрібно з’єднати секції, пам’ятаючи про те, що з одного боку ліва різьба, а з іншого права.
  • На гачки встановлюються радіатори, і горизонтальність їх положення перевіряється будівельним рівнем.
  • Тепер потрібно виконати з’єднання комунікацій підведення і відведення з системою опалення.
  • На трубах встановлюється запірна арматура.
  • У верхній частині радіатора потрібно встановити автоматичний кран Маєвського, який буде випускати повітря з батареї.
  • Після виконання монтажу система заповнюється водою і перевіряється на герметичність (можна виконати опресовування).

На замітку

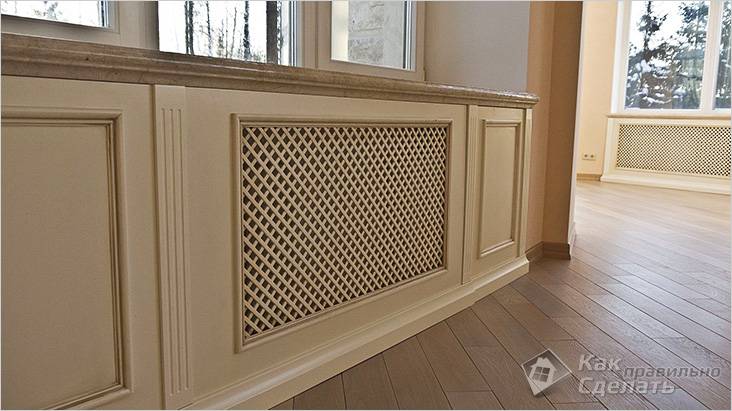

Как установить биметаллический радиаторЕкран

  • Біметалічні радіатори не рекомендується закривати екраном, так як він істотно знизить тепловіддачу приладу. Крім того, якщо встановлені автоматичні регулятори, то вони будуть спрацьовувати на зміну температури під екраном, а не в приміщенні.
  • Якщо для обігріву приміщення потрібно встановити більше десяти секцій, то не треба їх об’єднувати в одну батарею. Ефективність роботи такої збірки буде відчутно нижче, ніж двох батарей з аналогічною кількістю секцій.
  • Якщо повітря занадто часто доводиться випускати з системи, то це може бути ознакою наявної несправності (порушена герметичність котла або радіатора).
  • Монтажні роботи краще всього виконувати в той період часу, коли немає опалення.

Відео

Подивіться, як можна самостійно встановити біметалічний радіатор опалення на металеві труби без використання зварювання:

Фото

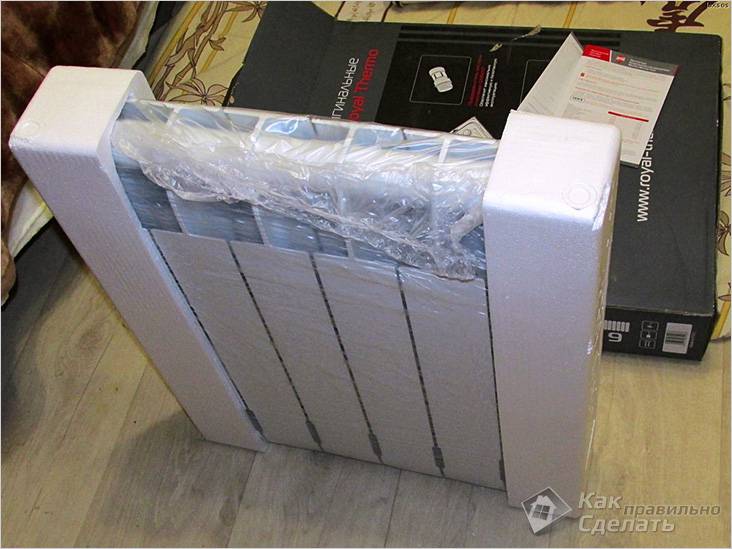

Как установить биметаллический радиаторРозпаковуємо-батарею

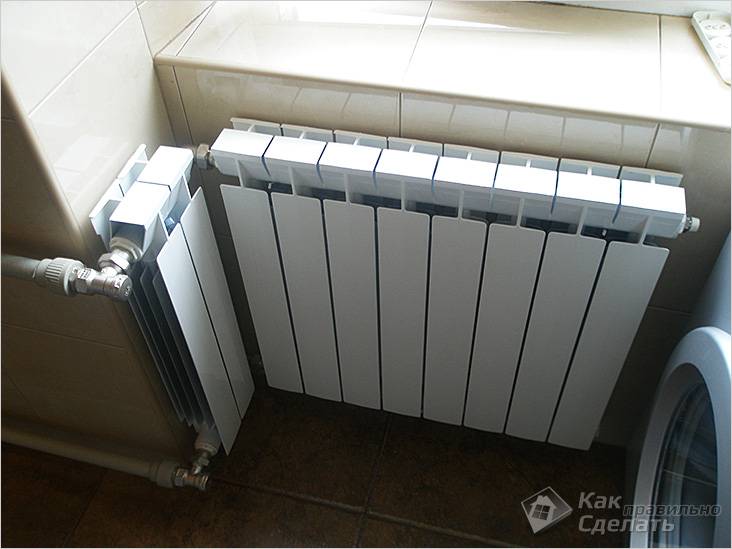

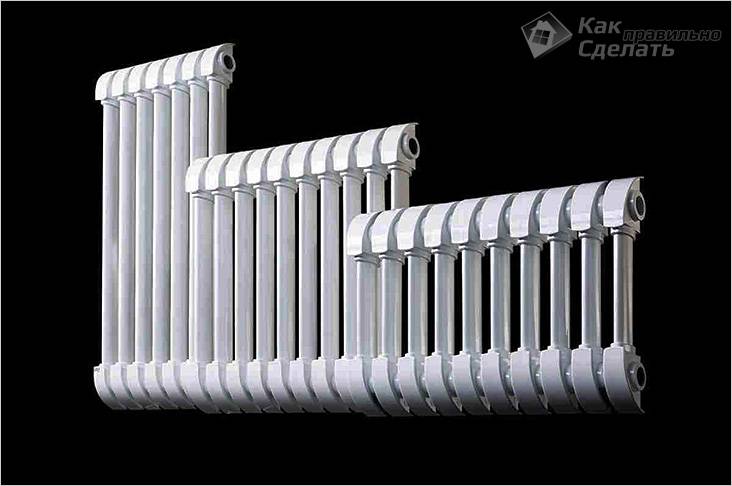

Как установить биметаллический радиаторБіметалічні радіатори опалення

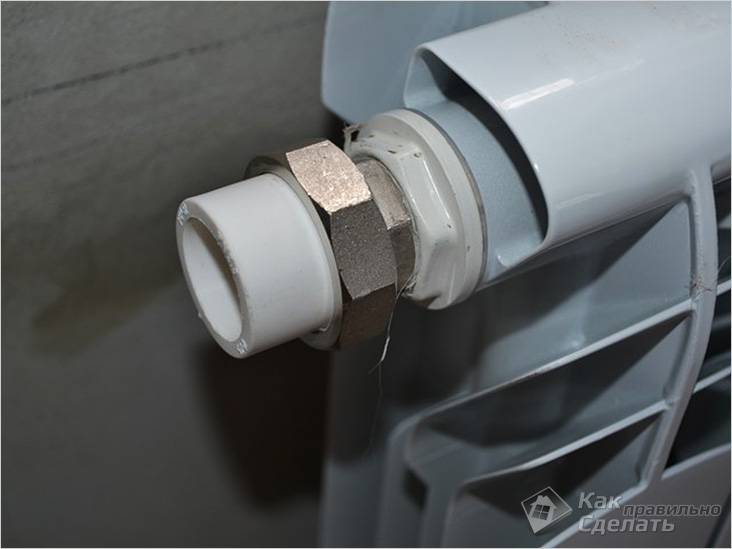

Как установить биметаллический радиаторВ пробку закручується перехідник американка

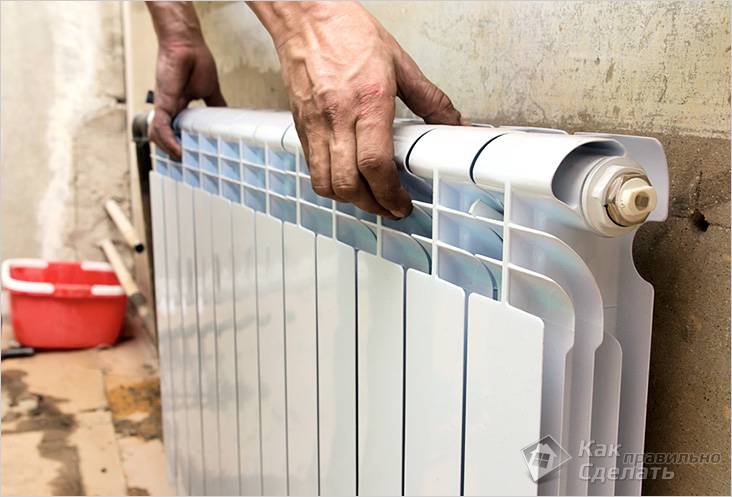

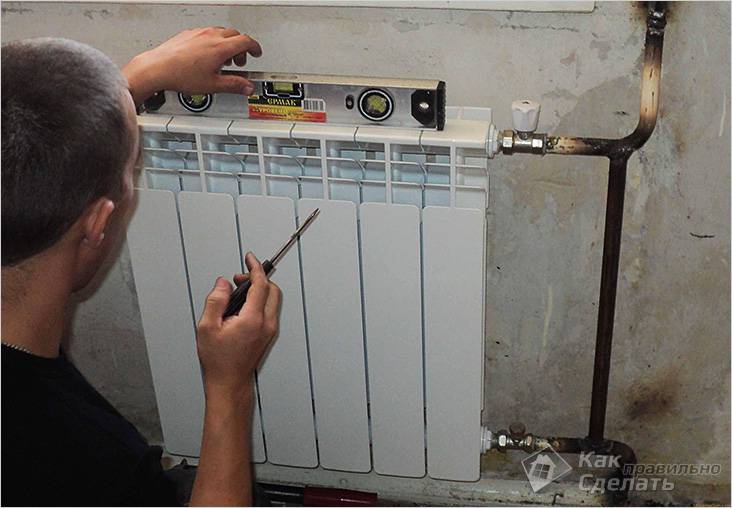

Как установить биметаллический радиаторПеревірка горизонтальності встановленого радіатора

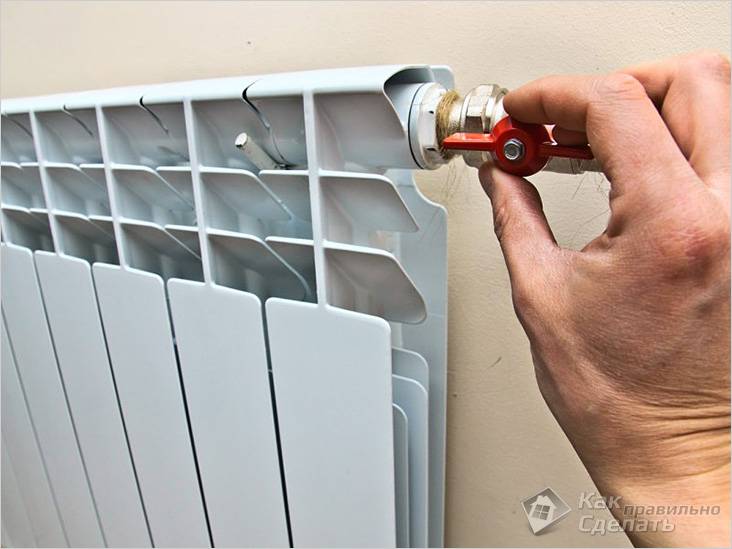

Как установить биметаллический радиаторВідкриваємо подачу води

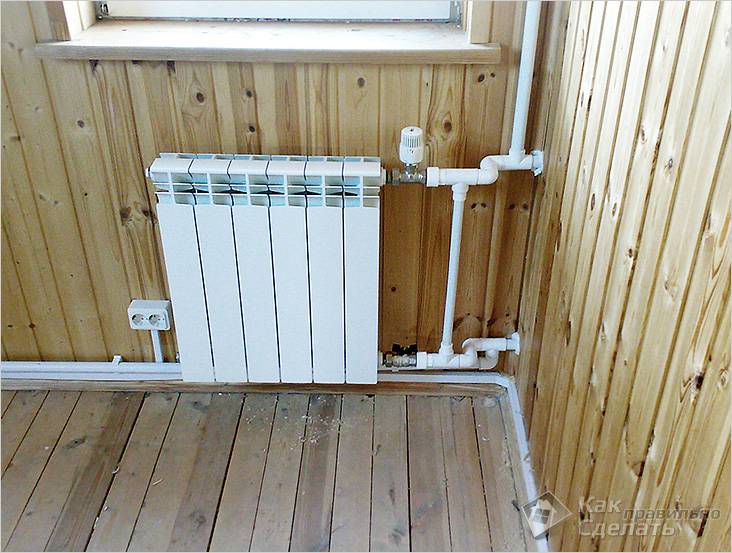

Как установить биметаллический радиаторРадіатор в дерев’яному будинку
