Джерело безперебійного живлення для газового котла

Висока ефективність сучасного котла на газі досягається наявною в ньому автоматикою. Але без живлення електроенергією всі ці датчики, контролери полум’я й води, клапана і пальника марні. При перебоях в електропостачанні вони перестають працювати, в результаті чого бойлер повністю вимикається щоб уникнути аварій. Щоб у подібній ситуації будинок не залишився без тепла, потрібно встановлювати ДБЖ для газових котлів великої ємності. Лише такий безперебійник здатний гарантувати безперервність роботи обладнання для обігріву.

Зміст

1. Що це таке?
2. Пристрій
3. Види
4. Як вибрати?
5. Основні виробники

Що це таке?

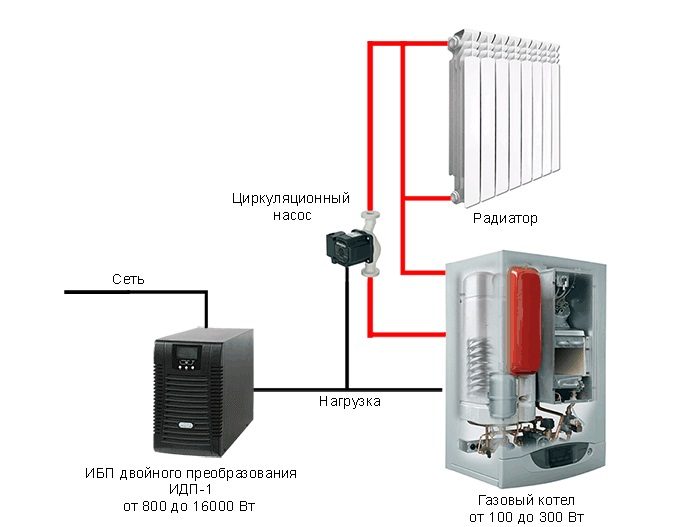

Застосування джерела безперебійного живлення для газового котла дозволяє уникнути перерв у теплопостачанні котеджу. Навіть якщо на електромережі відбувається аварія, автоматика нагрівача води все одно буде продовжувати отримувати електрострум від ДБЖ. Газове обладнання по споживанню напруги це далеко не електричний котел для опалення приватного будинку. Однак і воно електроенергії витрачає при своїй роботі чимало.

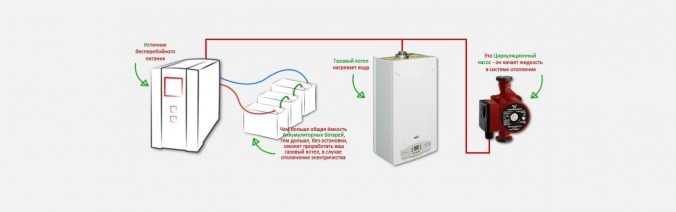

При наявності мережевого електрики воно спочатку акумулюється в безперебійники. А потім при відключенні електропостачання ця накопичена електроенергія починає використовуватися для резервного живлення газового котла. Ємності цього пристрою цілком вистачає на кілька годин роботи водонагрівача до появи напруги в мережі. Тільки подібний акумулятор дозволяє забезпечити повною мірою безперебійність і автономність постачання приватного будинку теплом.

Більшості газових котлів для функціонування потрібно не тільки газ, але і електроенергія. Якщо ДБЖ немає, то при відключенні електрики таке енергозалежна обладнання просто перестає працювати. Щоб гарантувати собі безперервність обігріву можна встановити незалежний водонагрівач. Однак ефективність такої техніки значно нижча, ніж у автоматизованих залежать від електроживлення котлів.

Пристрій ДБЖ

Пристрій підібраних для газових котлів безперебійників (UPS) в цілому схожа за складом елементів з акумуляторами для комп’ютерів та іншої побутової техніки. Але є у устаткування цього класу, і свої особливості.

Складається класичний ДБЖ для газового котла з чотирьох блоків:

1. Комплект акумуляторних батарей на 12, 24 або 36 Ст.

2. Зарядний модуль.

3. Інвертор.

4. Стабілізатор напруги.

Акумулятор 12 В призначений для накопичення енергії. Залежно від комплектації і необхідної потужності їх в ДБЖ котла буває від одного до трьох. Зарядка батареї здійснюється від мережі з змінними 220 В за допомогою випрямляча постійні 12 Ст.

Інвертор служить для зворотного перетворення прямого струму синусоїдальний зі стабільною амплітудою. А стабілізатор контролює і підтримує цю синусоїду при живленні газового котла безпосередньо від мережі, коли в ній відбуваються скачки напруги.

Види безперебійників для котла

Котли можуть бути оснащені бесперебойниками підлогового або настінного виконання. Переваги компактного блоку на стіні – це більш низька вартість і дизайнерський вигляд. Однак якщо потрібна батарея з підвищеною ємністю, то краще вибрати варіант на підлозі. Потужне підлогове обладнання передбачає великі навантаження і періоди автономності.

Всі розглянуті джерела безперебійного живлення поділяються на три види:

1. On-line (подвійне перетворення, онлайн).

2. Line-interactive (лінійно-інтерактивні).

3. Off-line (резервні, оффлайн).

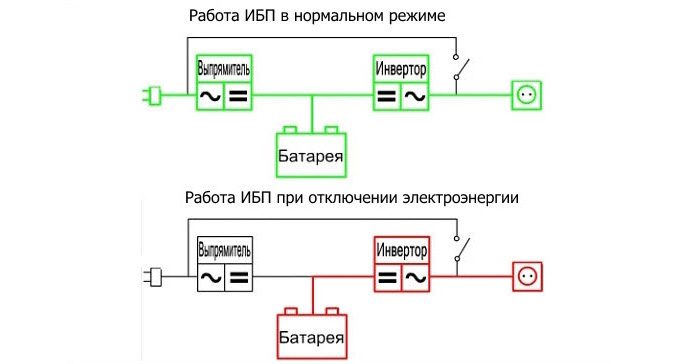

Найбільш просунутими і стабільними по вихідній напрузі є моделі «On-line». У них вся електроенергія з входу перетвориться і надходить спочатку в батарею. А вже з акумулятора за допомогою інвертора на газовий котел для опалення приватного будинку подаються 220 Вольт з ідеальною синусоїдою.

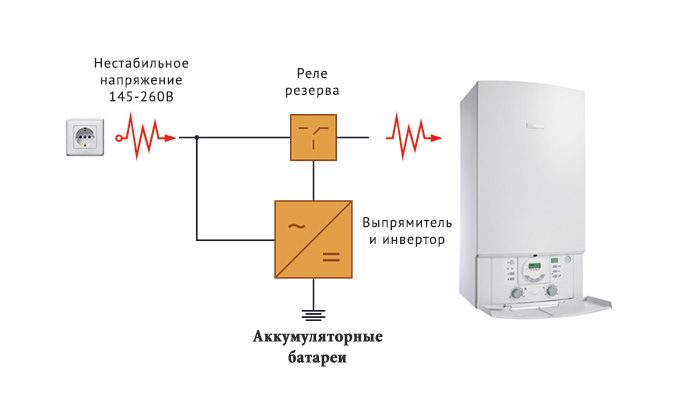

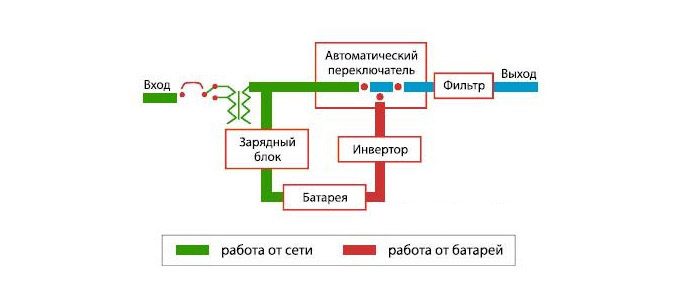

У лінійно-онлайновому варіанті, якщо на вході електрострум є, то він через реле йде безпосередньо до котельного обладнання. А вже при аваріях на електромережі в роботу включається акумуляторна батарея. При цьому для запобігання пов’язаних зі стрибками напруги проблем на вході такий ДБЖ оснащується стабілізатором.

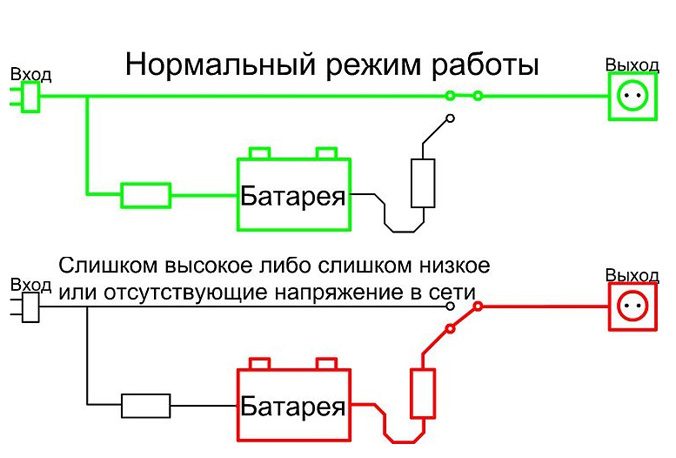

На відміну від «Line-interactive» техніка типу «Off-line» внутрішнього стабілізуючого пристрою не має. При наявності на вході змінного струму він через реле йде прямо на газовий котел без стабілізації. Пристрої цього виду є найбільш дешевими в порівнянні з аналогами. Однак застосовувати їх слід тільки при високій якості напруги в мережі. Якщо з характеристиками (синусоїдою і/або частотою) виникають проблеми, то стабілізатор доведеться купувати окремо.

Якщо крім звичайної електромережі 220 Вольт будинок припадає живити також від генератора, то найкращим вибором буде UPS «On-line». Цього устаткування без різниці, яка напруга на вході. Інвертор всі без винятку перетворює в постійні 12 Ст. бойлер отримує вже стабілізовані синусоїдальні 220 В з необхідними характеристиками.

Як вибрати ДБЖ?

Вибираючи для газового нагрівача резервний джерело безперебійного живлення, необхідно відштовхуватися від споживаної котлом потужності. Чим він більше витрачає електроенергії в процесі нагріву теплоносія, тим більш ємна потрібна АКБ. Інакше час автономної роботи виявиться занадто маленьким. Відключення електрики іноді тривають по декілька годин. Якщо ємності безперебійники буде вистачати всього на кілька десятком хвилин, то користі від нього нуль.

Існує три критерії вибору ДБЖ для газового опалювального обладнання:

• Потужність водогрійного котла;

• Тип АКБ;

• Час роботи від джерела.

Подбираемая потужність залежить не тільки від самого котла. Якщо в системі є циркуляційний насос і інші енергозалежні прилади, без яких нормальне функціонування обігріву неможливо, то це обов’язково треба врахувати. Їх споживання також треба додати до параметрів котла. Існуючі схеми опалення приватного будинку своїми руками дуже різноманітні, в них часто присутня величезна кількість «розумної автоматики». Проте всі ці девайси споживають електрику.

Використовувати для організації безперебійного живлення газового котла автомобільні акумуляторні батареї не можна. Технічно їх можна приєднати. Проте вони розраховані на зовсім інші робочі режими. Конструктора в них закладали необхідність короткочасної видачі струму при пуску двигуна автомашини.

Якщо укомплектувати ними розглянутий UPS, то довго автомобільні акумулятори при постійних навантаженнях не прослужать. Більшість з них просто боїться глибокого розряду. Плюс випаровування електроліту неприпустимі в житлових приміщеннях.

Перегляньте відео про вибір:

Для котлів на газу слід брати АКБ, зроблені за технологією AGM або GEL. У перших електроліт через застосовані при виготовленні рішень просто не випаровується, а по-друге, замість нього між пластинами батареї налитий спеціальний гель.

Щоб розрахувати ємність ДБЖ в конкретному випадку, слід перемножити годинник (на скільки у вас зазвичай відключається світло) і потужність котла (по техпаспорту), а потім поділити їх на коефіцієнт 8,65. Наприклад, для автономної роботи протягом 12 годин нагрівача на 24 кВт з споживаної потужністю електроенергії в 130 Вт потрібна одна батарея на 24 В або дві по 12 Ст. З=(150*12)/8,65=180 ампер-година. Більшість АКБ 12 В зазвичай йдуть на 100 А*год, тому їх необхідно буде дві.

При виборі апарату для безперебійного живлення котла також слід дивитись на:

• Наявність позначки «чистий синус»;

• Параметри струму заряду (від 4 до 20);

• Час перемикання на батарею (від 0 до 1 секунди).

Чим більше струм заряду, тим швидше заповниться енергією АКБ. Однак занадто швидка зарядка деяким батареям протипоказана. Якщо котел оснащений точної електронікою, то час переходу з мережі на акумулятор має дорівнювати нулю. Затримки і перерви в електроживленні тут неприпустимі.

Основний момент – це «чистий синус». Якщо в техпаспорті ДБЖ прописано «апроксимоване синусоїда» або «ступінчата апроксимація синусоїди», то такий безперебійник призначений для комп’ютерів і телевізорів. Живити з нього газовий котел не можна.

Для енергоживлення як електродвигунів циркуляційних насосів, так і пальників потрібна напруга точно синусоїдальної форми. При нечіткій синусоїді в електромоторі виникають паразитні струми, що викликають перегрів і прогоряння ізоляції обмотки. А запальним електродів пальника такий живить вольтаж зовсім категорично протипоказаний.

Основні виробники джерел безперебійного живлення

Серед основних виробників джерел безперебійного живлення газових котлів значаться:

• Енергія;

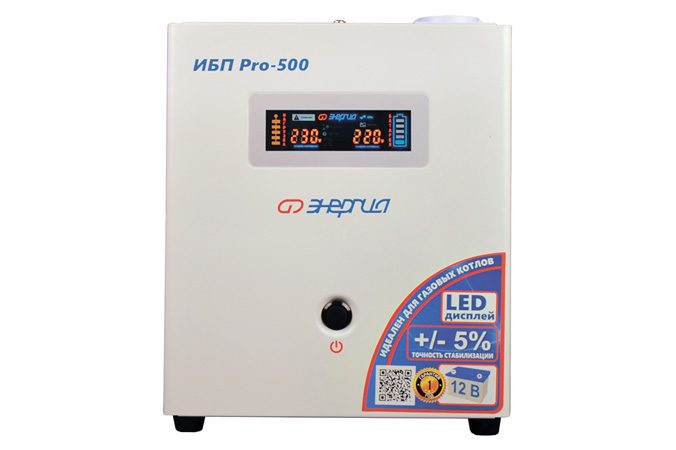

  Модель Енергія Pro-500

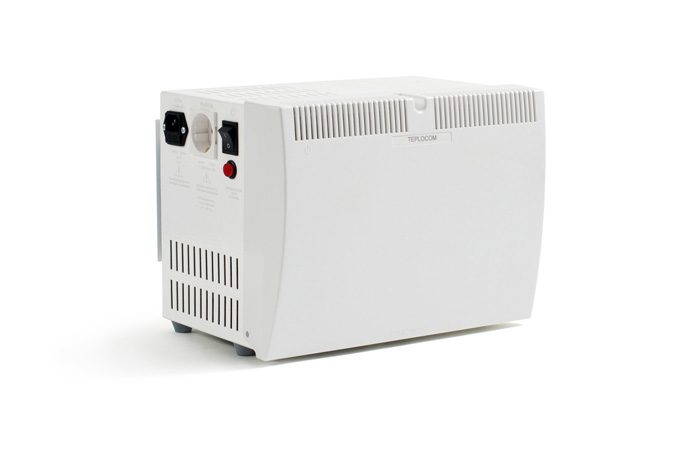

• Teplocom;



  Модель Teplocom-250+

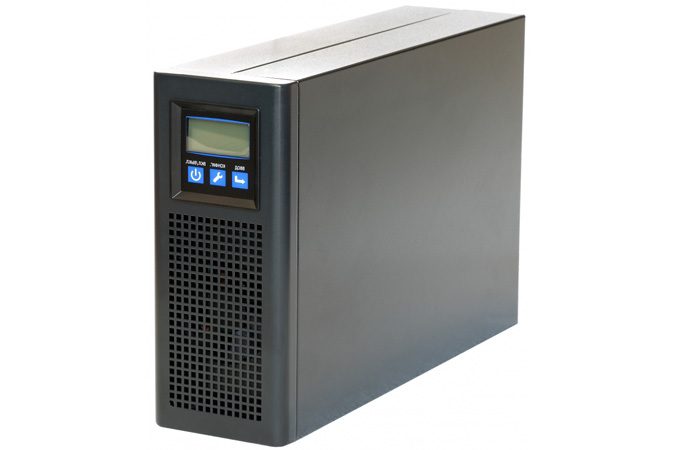

• Helior;



  Online ДБЖ Helior Sigma 1 KSL

• Tieber;

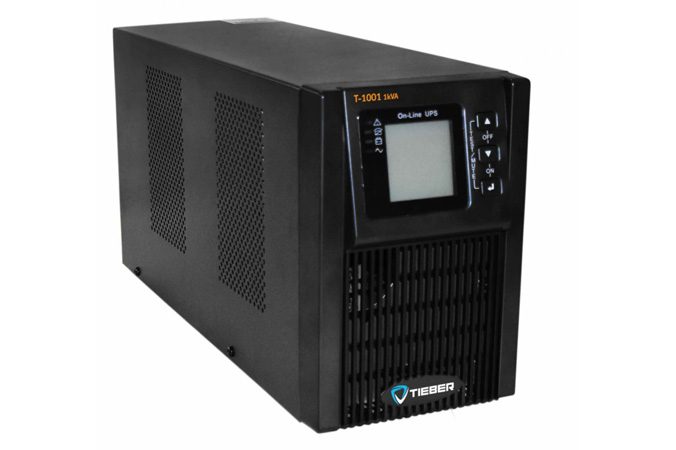

  Tieber T-1001

Широкий модельний ряд цієї п’ятірки виробників дозволяє підібрати ДБЖ для будь-якого з потужності котла. Головне при покупці заздалегідь з’ясувати, де найближчий сервісний центр у конкретного виробника. Якщо він знаходиться в іншому місті, то ремонт із-за відправки UPS поштою туди-сюди може затягнутися. А опалювальне обладнання на цей період буде залишатися без належного захисту.
