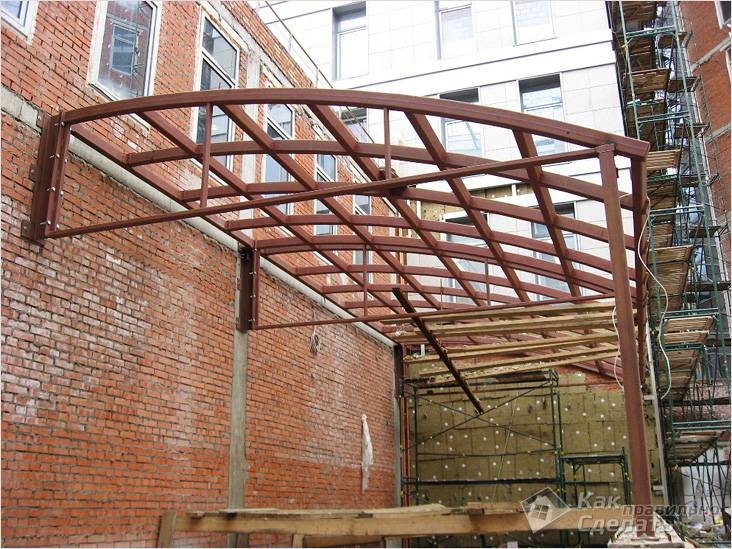

Як зігнути профільну трубу

Згинання профільної труби – це як раз той випадок, коли без спеціального інструменту з поставленим завданням вам просто не впоратися. Незважаючи на гадану не дуже міцну конструкцію, профільна труба (прямокутного або квадратного перетину) навіть з невеликою товщиною стінок здатна витримати значні навантаження без деформації.

Саме тому її досить часто застосовують в якості каркасу для різних полегшених будов. Але якщо в силу необхідності у вас виникла потреба надати профільної труби криволінійну форму, вам слід знати, як правильно її зігнути без пошкодження.

Навіщо потрібно знати характеристики профілю

Профільний трубопрокат на відміну від круглого відрізняється формою перерізу, яка буває декількох видів:

• квадратна;
• плоскоовальна;
• прямокутна;
• овальна.

Як свідчить регламент Госту Р 54157-2010 в перелік профільної продукції також повинна входити кругла труба. Однак для будівництва теплиць частіше використовується саме квадратна форма, так як до неї простіше прикріплювати покриття.

Сьогодні трубопрокатная продукція виробляється в широкому асортименті. Вона розрізняється по площі перерізу, конфігурації і по товщині стінок. Тобто щодо згинання труб називається мінімальний радіус закруглення. Для початку слід визначити мінімальний радіус плоскої округлої деформації. В іншому випадку заготовка не «переживе» згинання і пошкодиться.

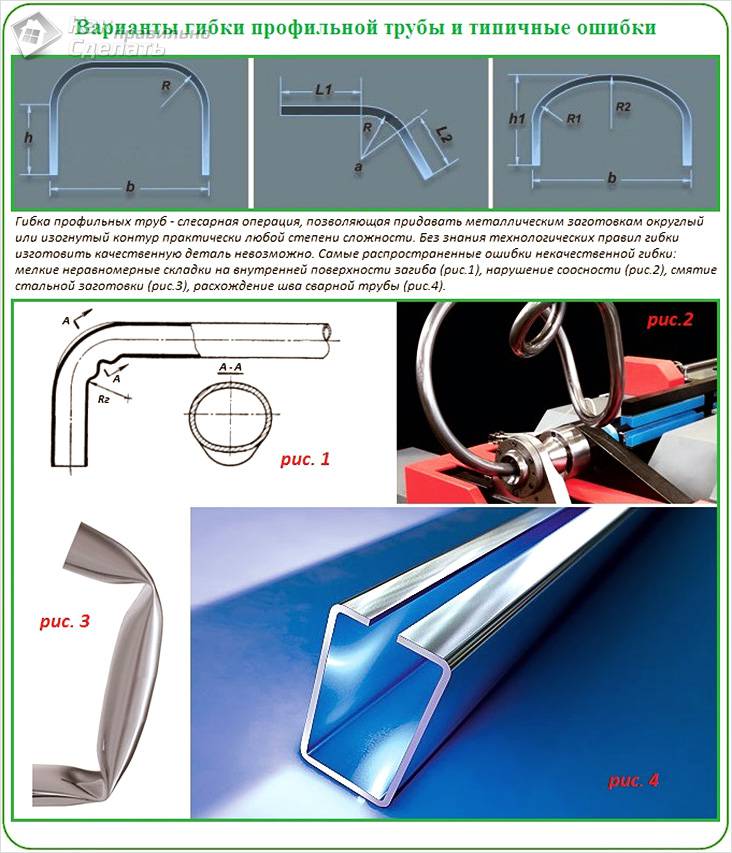

Варіанти згинання труб

Так, для визначення найменшого допустимого радіусу згинання прямокутної або квадратної труби слід знати висоту (h) профілю, так як:

• трубопрокат з висотою вище 2 см, здатний витримати без втрат деформації на ділянці довжиною 3,5×h і більше;
• трубопрокат заввишки до 2 см, здатний витримати без втрат деформації на ділянці довжиною 2,5×h і більше.

Відштовхуючись від цих лімітів, можна починати конструювати процес виготовлення з профільної труби полички, стелажі, рами для кватирок, вікон і дверей, а також інші вироби. Також деякі корективи вносить і товщина стінок.

Якщо товщина стінок широкої труби менше 2 мм, то гнути її взагалі не рекомендується. В такому випадку краще скористатися зварюванням.

Якщо ви вирішили зробити теплицю зі звичайних низьковуглецевих і вуглецевих сталевих сплавів, то вони мають властивість злегка «пружинити», тобто повертатися у своє вихідне положення. Тому перед монтажними роботами кожну арочну дугу необхідно буде перевірити і при необхідності підігнути за шаблоном.

Способи згинання

Вигин профільних труб

Профільну трубу можна зігнути або вручну (за допомогою ручного трубогиба), або з допомогою спеціального верстата. Вибрати спосіб, можна спираючись на такі основні моменти:

• якщо вам потрібно зігнути невелику кількість профільних труб (від 1 до 5), то зробити це простіше вручну;
• при великих розмірах перерізів труб і значною товщиною стінок вам доведеться скористатися верстатом-профилегибом;
• невеликий радіус закруглення можна виконати як вручну, так і використовуючи верстат.

Якщо ви не вважаєте себе людиною, що володіє значною фізичною силою навіть при використанні для її посилення довгого важеля, то вам краще не розглядати варіант з ручним трубогибом.

Крім того, якщо ви не збираєтеся займатися вигином труб постійно, то купувати якийсь спеціальний інструмент для цих цілей вам буде фінансово невигідно. В якості виходу з такої ситуації можна:

• звернутися за допомогою в найближчу майстерню, що займається подібними роботами;
• змайструвати верстат для згинання профільних труб самостійно з підручних матеріалів;
• скористатися способом згинання труб за допомогою «болгарки» та зварювання.

Згинання труби для теплиці

Тут опишемо 2 методу згинання: нагріванням і холодний метод.

Нагрів

Перед тим як ви почнете деформувати матеріал методом нагріву, його порожнину заповніть піском. Це дозволить значно збільшити якість обробки, наприклад, згин буде рівномірним.

Для роботи обов’язково використовуйте брезентові рукавиці.

Так, процес роботи виглядає наступним чином:

1. З дерев’яного бруска зробіть 2 пірамідальні заглушки. Їх довжина повинна бути більше в 10 разів підстави ширини. Що стосується площі підстави заглушки, то вона повинна бути в 2 рази більше отвору труби квадратного або прямокутного перерізу.
2. Далі приміряйте заглушки на трубу. На одній з них необхідно виконати пази, щоб з труби в процесі нагрівання могли виходити гази.
3. Безпосередньо перед процесом згину, заготівлю слід обпалити.
4. Тепер потрібно заповнити середину труби піском середньої зернистості. У його складі повинні бути повністю виключені камінці і гравій. Для цього весь просійте пісок. Якщо в піску будуть великі фракції, то вони можуть посприяти формуванню неправильного рельєфу вигину. З цієї причини пісок слід просіяти через сито з чарунками 0,7 мм. Якщо залишаться пилуваті частинки, то при нагріванні труби вони запечуться всередині.
5. Після очищення піску, всю масу прожарити при температурі 150°С.
6. Після цього один кінець труби забийте заглушкою, на якій немає каналів для відводу газів. На іншу сторону труби встановіть лійку і через неї порційно засинайте пісок. Періодично постукуйте стінки труби, щоб наповнювач міг добре ущільнитися. Якщо звук при ударі дерев’яною киянки порожній, то це означає, що труба заповнена добре.

Зігнута труба профільна

1. Закрийте трубу пробкою.
2. Місце, яке варто гнути, необхідно відзначити крейдою.
3. Тепер трубу затискаєте з шаблоном в лещатах. Якщо труба має зварний шов, то його розташуйте збоку. Вздовж шва розтягувати не рекомендується.
4. Зазначену ділянку раскаливаете червоного, а потім акуратно надаєте трубі необхідну форму. Згинати слід в один прийом поступальними рухами.
5. Коли заготовка охолола, порівняйте її з шаблоном. Якщо все збігається і повторити процедуру не потрібно, то можна випалити пробки і висипати пісок.

У цій роботі не можна метушитися і поспішати. Зайвий рух може викривити заготовку. Більше того, важливо дотримуватися техніку безпеки, адже працювати доведеться при великій температурі.

Нагрівати труби кілька разів не варто. Під впливом температурного шоку, матеріал просто втрачає свою міцність, найгірше вона може розірватися при черговому її загостренні до 800°С. Тому все слід зробити з першого разу. У такому випадку вам вдасться зробити необхідні заготовки для спорудження теплиці.

Холодний метод

Виконати деформацію труби можна і не вдаючись до нагрівання. Процес згину холодним методом може виконуватися як з наповнювачем, так і без нього. Наприклад, якщо матеріал має висоту профілю до 1 см, то наповнювач не потрібен. Якщо труба товста, то її заповнювати піском необхідно. Також можна заповнити каніфоллю.

Хорошою альтернативою є пружина, яка встановлюється безпосередньо на ділянці згину. За рахунок пружини, матеріал в місцях згину буде захищений від різкої зміни перерізу профілю. У цій статті розглядається кілька методик того, як можна зігнути профільну трубу холодним методом.

Без трубогиба

Без використання трубогиба

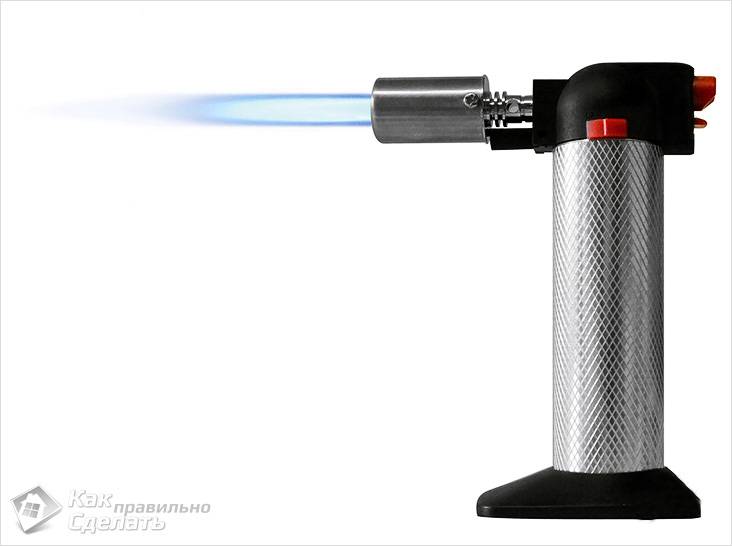

Як вже говорилося можна використовувати пружину, а також в комплекті з нею паяльну лампу. Для цього необхідно підготувати сталеву дріт Ø2 мм. З неї виготовляєте пружину, щоб вона могла щільно увійти всередину труби. Як варіант можете придбати вже готову пружину, призначену для згинання труб.

Так, пружина вставляється в зазначене місце і нагрівається паяльною лампою.

Трубогибом

Трубогиб

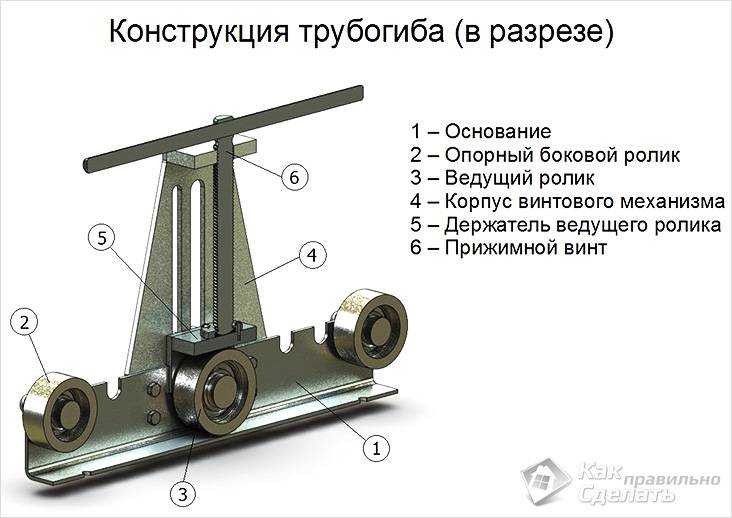

Під таким пристроєм передбачається кілька типів пристроїв, які дозволяють гнути трубу з різним перетином як для теплиць, навісів, домашніх оранжерей та інших споруд де використовуються металеві елементи каркаса. Трубогиби поділяються на два типи:

• Роликовий. Дуже часто його називають – профилегиб. Він застосовується для згинання труби з плавним радіусах. Згинання відбувається за принципом вальцювання труби.
• Гідравлічний важільний. Ця техніка також дозволить вигнути трубу під потрібний кут. За рахунок спеціального важеля гнуття труб виконується легко.

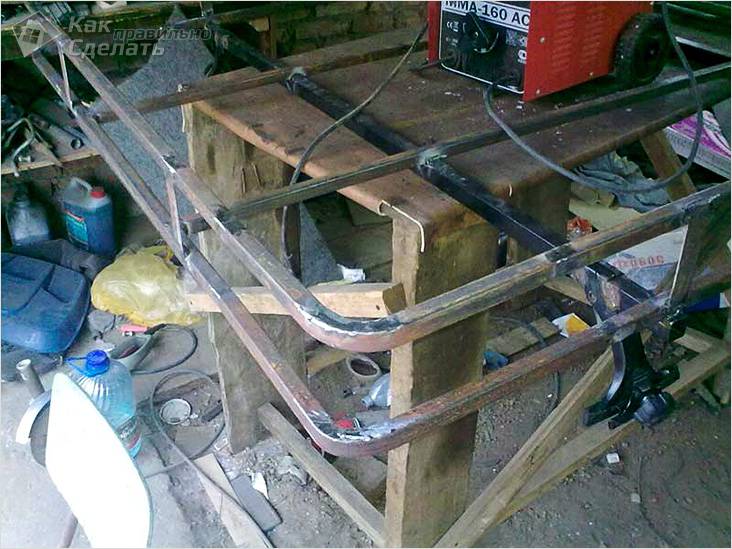

Саморобний трубогиб

В цілому використання трубогиба має ряд переваг, ось деякі з них:

• Задіює менше трудовитрат. При використанні пристрою з електроприводом зусилля взагалі зводяться до нуля.
• Немає необхідності проводити зварювальні роботи, а також використовувати додаткові фітинги.
• Завдяки дотриманню технології згину, труба зберігає свої технічні характеристики і запобігають заломи і сплющивания.
• Готові вироби отримують ідеально точну форму.

Найскладніше залишається правильно вибрати верстат. Вибір може залежати від використовуваних труб, а саме від матеріалу, з якого вони зроблені. Наприклад, якщо необхідно зігнути мідну трубу, то достатньо використовувати ручний трубогиб. Але якщо говорити за профільну трубу, то для її згину краще всього використовувати роликовий трубогиб.

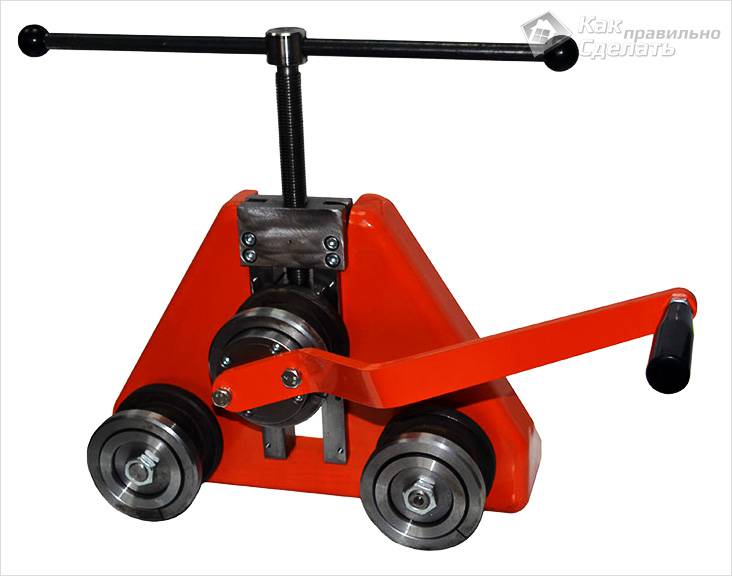

Ручний трубогиб

Ручний трубогиб – це пристосування, що дозволяє зігнути трубу певного перерізу, приклавши фізичні зусилля. Трубогиб дозволяє закріпити сгибаемую трубу для полегшення всієї роботи, а також підібрати необхідний радіус вигину, орієнтуючись на наявні в його комплекті шаблони.

З-за досить високою фізичною складності роботи на ручному трубогиб його зазвичай застосовують тільки для створення поодиноких гнутих профільних труб.

Моделі вітчизняних ручних профилегибов

Одним із затребуваних профилегибов є ручний верстат «ПГ-1» і «ПГ-2». Перший варіант являє собою досить мобільний пристрій. Завдяки цьому процес згину можна здійснювати безпосередньо на місці роботи. Їм можна згинати труби розміром 40×40 мм. По своїй конструкції обладнання має станину і 3 ролика, які закріплені на ній. Центральний, а він і є притискної ролик здійснює протяжку труби. Зручна рукоятка дозволяє проводити процес роботи досить легко.

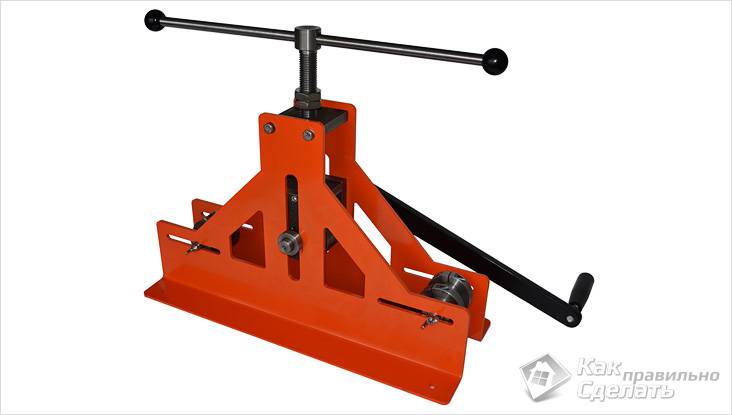

Профилегиб ПГ2

Що стосується іншої моделі «ПГ-2», то її конструкція відрізняється більшою потужністю. На цьому верстаті можна гнути труби 30×60 мм. При необхідності на цьому верстаті можна зігнути трубу в кільце.

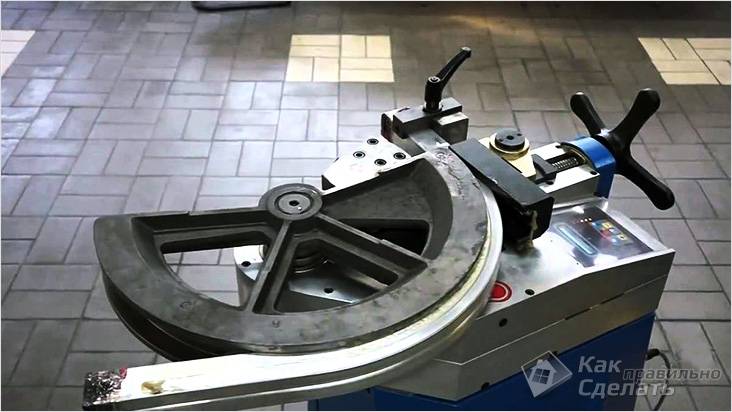

Верстат для згинання

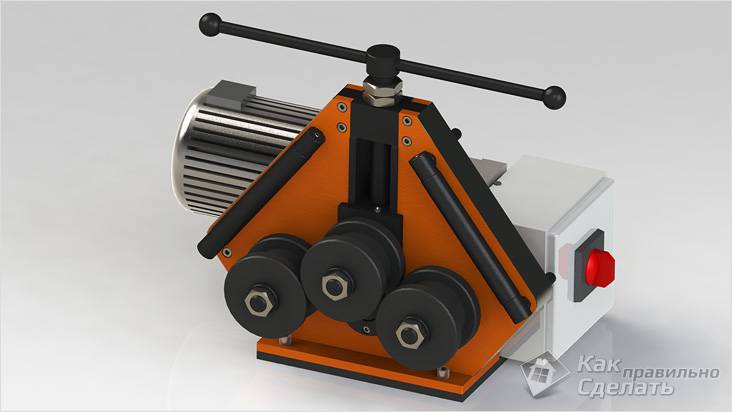

Профилегиб електромеханічний

Спеціальний верстат, що дозволяє зігнути труби, не прикладаючи при цьому значних зусиль, називають профилегибом. Його єдиним недоліком є висока вартість, тому його зазвичай використовують в роботі ті, хто змушений досить часто згинати труби.

Використовуючи верстат, ви можете отримати будь-радіус вигину профільної труби без її руйнування та деформації.

Згинання відбувається поступово і поетапно, щоразу на невеликий кут вигину, що дозволяє запобігти появі гофрованих ділянок, усунути які практично неможливо. Відсутність при застосуванні цього виду обладнання ривків в роботі дає можливість поверхні труби залишитися гладкою, так як стиснення одного боку і розтягування інший відбувається одночасно і дуже повільно.

Для поліпшення якості виконуваної роботи рекомендується додатково використовувати метод згинання профільної труби, повністю заповненою рідиною. Гідростатичний тиск, що з’являються при цьому, не дає стінок труби деформуватися при вигині. Щоб рідина не вилилася з труби, на її кінці надягають спеціальні заглушки. При цьому слід дуже уважно стежити за тим, щоб труба була заповнена рідиною повністю, без повітряних бульбашок. Крім того, починати згинання такої труби слід строго по центру, а не з країв.

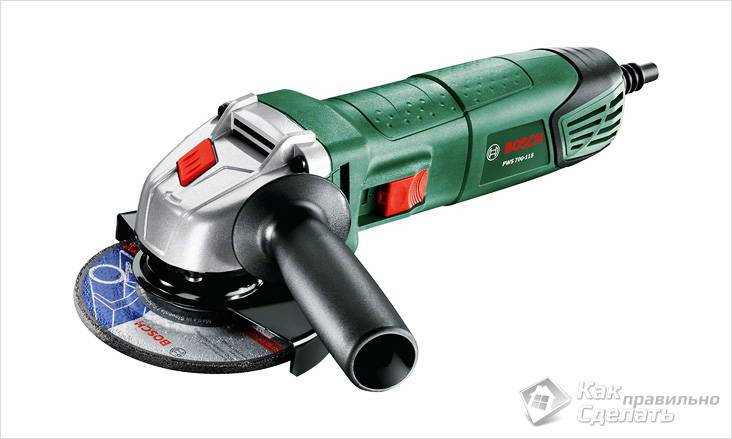

«Болгарка» і зварювання

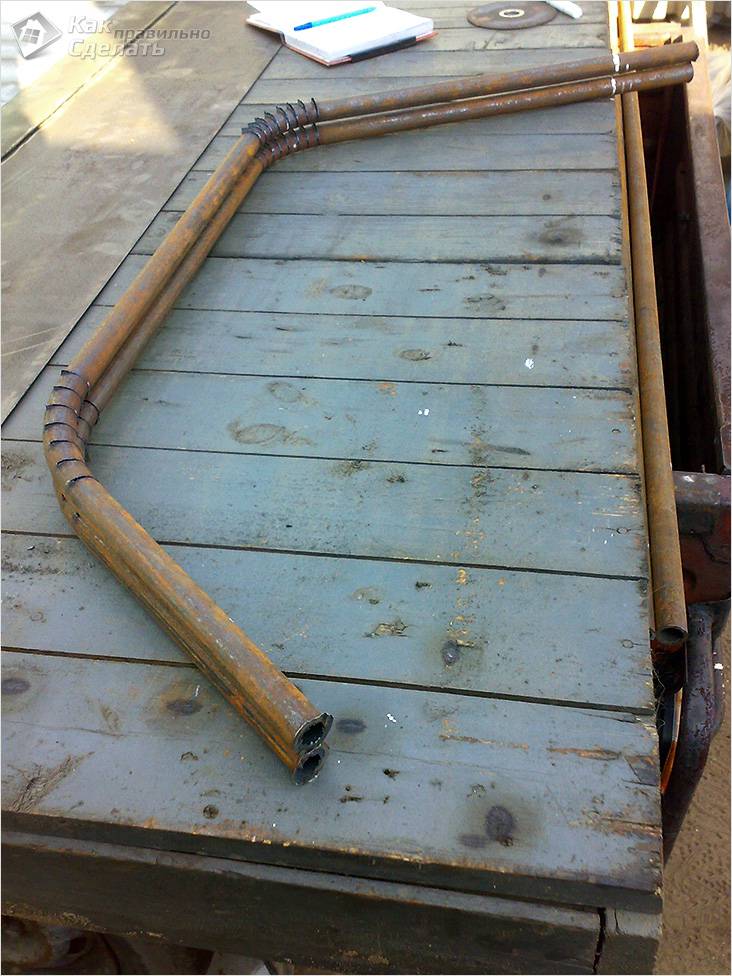

Пробуємо болгаркою

Якщо вам необхідно зігнути одну профільну трубу, що має товсті стінки і великий розмір перерізу, то можете скористатися для цих цілей «болгаркою» і зварювальним апаратом:

1. Насамперед, необхідно точно визначити необхідний радіус вигину, зробивши шаблон з деревини.
2. Потім слід кожні 5-10 сантиметрів по довжині труби виконати «болгаркою» надрізи трьох її сторін, залишаючи цілою завжди одну і ту ж сторону труби.
3. Після цього трубу необхідно прикласти до шаблону і акуратно і рівномірно зігнути до необхідної форми.
4. Далі вам залишається лише скористатися зварювальним апаратом і заварити всі виконані розрізи, знову надавши цілісність труби.
5. Закінчивши зварювальні роботи, вам доведеться відшліфувати шви і покрити трубу захисним шаром фарби, щоб запобігти її пошкодження іржею.

Так як зігнути профільну трубу по даній технології швидко не вийде, до того ж потрібні навички по роботі з «болгаркою» і зварювальним апаратом, то цей спосіб використовується рідко і лише для одиничних конструкцій.
