Заміна проводки в квартирі своїми руками

Інженерні комунікації в старих багатоквартирних будинках все частіше сьогодні після 20-40 років експлуатації виходять з ладу. І якщо поміняти труби не так складно, то з внутрішньоквартирної електромережею все набагато складніше. У подібній ситуації заміна електропроводки в квартирі часто перетворюється в проблему. Не даремно робити це рекомендується при капітальному ремонті житла, так як по-швидкому тут щось підремонтувати і підлатати не вийде. Електричну проводку нерідко доводиться перекладати повністю.

Зміст

1. Постановка питання
2. Що потрібно зробити
• Розробка схеми
• Узгодження
• Прокладка електропроводки
3. Підготовка матеріалів
4. Етапи робіт
• Демонтаж
• Розмітка
• Прокладка електропроводки
• Установка захисних систем
• Підключення до щитка
5. Заходи безпеки
6. Висновок

Постановка питання

Якщо будинок старий і віком більше 30-ти років, то електропроводку в квартирі міняти треба в обов’язковому порядку і як можна швидше. У радянські роки вся вона робилася з алюмінієвих дротів і за схемою TN-C (з глухозаземленою нейтраллю). Такий варіант був найбільш дешевий і простий у виконанні, і його застосовували повсюдно.

Але з часом з’ясувалося, що перебувають під постійною напругою ~220 В алюмінієві жили поступово деградують і стають крихкими. Як неминучий наслідок – замикання і пожежі.

Плюс сама по собі схема заземлення TN-C не дуже практична в плані безпеки. При обриві PEN провідника захист від ураження струмом у такій мережі фактично припиняє своє існування. Тому при першій можливості або при капремонті у квартирі таку проводку слід повністю міняти. Причому заміні підлягають не тільки електропроводи, але також розподільний щиток і вимикачі з розетками.

Що потрібно зробити для заміни

Щоб замінити електричну проводку в квартирі, необхідно:

1. Розробити проект і схему розведення проводів.
2. Демонтувати стару мережу.
3. Прокласти нові електропроводи (відкритим або закритим способом).
4. Встановити і підключити електроустановочні вироби та прилади освітлення з вимикачами.
5. Змонтувати розподільний щит із захистом.
6. Перевірити створену електромережу в цілому і кожну окрему лінію на короткі замикання.

Принципово нічого складного тут немає. При наявності мінімальних навичок в електромонтажу все можна виконати своїми руками. Однак подібну заміну обов’язково слід робити поетапно, крок за кроком і при строгому дотриманні правил ПУЕ.

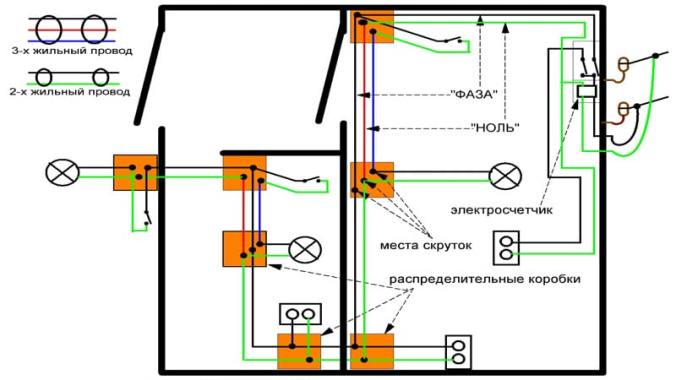

Розробка схеми

Складання схеми розводки електропроводів по квартирі дозволяє чітко визначити потрібну кількість витратних матеріалів та обсяги робіт. У ній вказуються всі споживачі електроенергії і місця розташування розеток, вимикачів і т. п.

Основний момент тут – це загальна споживана потужність.

Коли готується план під нову електропроводку в приватному будинку за містом, то доводиться в енергетиків заздалегідь отримувати техумови на підводиться до ділянки кіловати. Зазвичай це близько 5-15 кВт.

Квартирна електромережа вже існує і вже підключена до загальнобудинкової мережі. І найчастіше значення дозволеної потужності для неї коливається в межах 1,3–5 кВт. Тільки в сучасних багатоповерхівках без газових плит цей параметр може доходити до 10 кВт.

Виходити при заміні електропроводки за встановлений максимум не можна. Це призведе до аварії і спрацьовування захисту на загальній мережі, а потім Жеківські електрики моментально вирахують проблемну квартиру і пред’являть претензії. Існуючу дозволену потужність треба спочатку дізнатися від Жеку, а вже потім відштовхуватися від цих цифр і розбивати внутрішньоквартирних споживачів на групи.

Узгодження

Формально все, що знаходиться в квартирі, є власністю господаря житла. Тому в принципі внутрішню проводку можна міняти як завгодно. Однак якщо зроблено це буде з помилками і після станеться аварія з потерпілими, то вся відповідальність ляже на такого господаря-самодєлкіна.

Жорсткі вимоги за погодженням в ЖилИнспекции відносяться тільки до перепланувань. Звичайна заміна проводки до цієї категорії робіт не відноситься. Але при глобальних змінах до внутрішньоквартирної мережі і повної її переробки з підключенням електричного бойлера або електроплити з великою потужністю, замовити план та погодити його в Жеку (або у енергетиків, залежить від регіону) все ж доведеться. А ось просто перекласти дроти зі зміною старих алюмінієвих на нові мідні можливо без ходіння по інстанціях.

Прокладка електропроводки

Самостійний монтаж електропроводки в квартирі обійдеться дешевше, ніж альтернатива з викликом професійних електриків. Однак якщо навичок подібних робіт немає, а «кіловати», «УЗО», «заземлення» та «ампер» є якимись скоєно незрозумілими термінами, то краще звернутися до професіоналів. В іншому випадку за заміну проводки в квартирі можна взятися і самому.

Підготовка матеріалів

При виборі для внутрішньоквартирного електромонтажу мідних проводів по перерізу рекомендується орієнтуватися на наступні норми:

1. Для електроплити та інших подібних потужних споживачів потрібні жили до 6 мм2 (автомат на лінії – 32-40 А).
2. Для розеток і під побутовий кондиціонер потрібно 2,5 мм2 (автомат 16-20 А).
3. Для груп освітлення вистачить 1,5 мм2 (автомат 10-16 А).

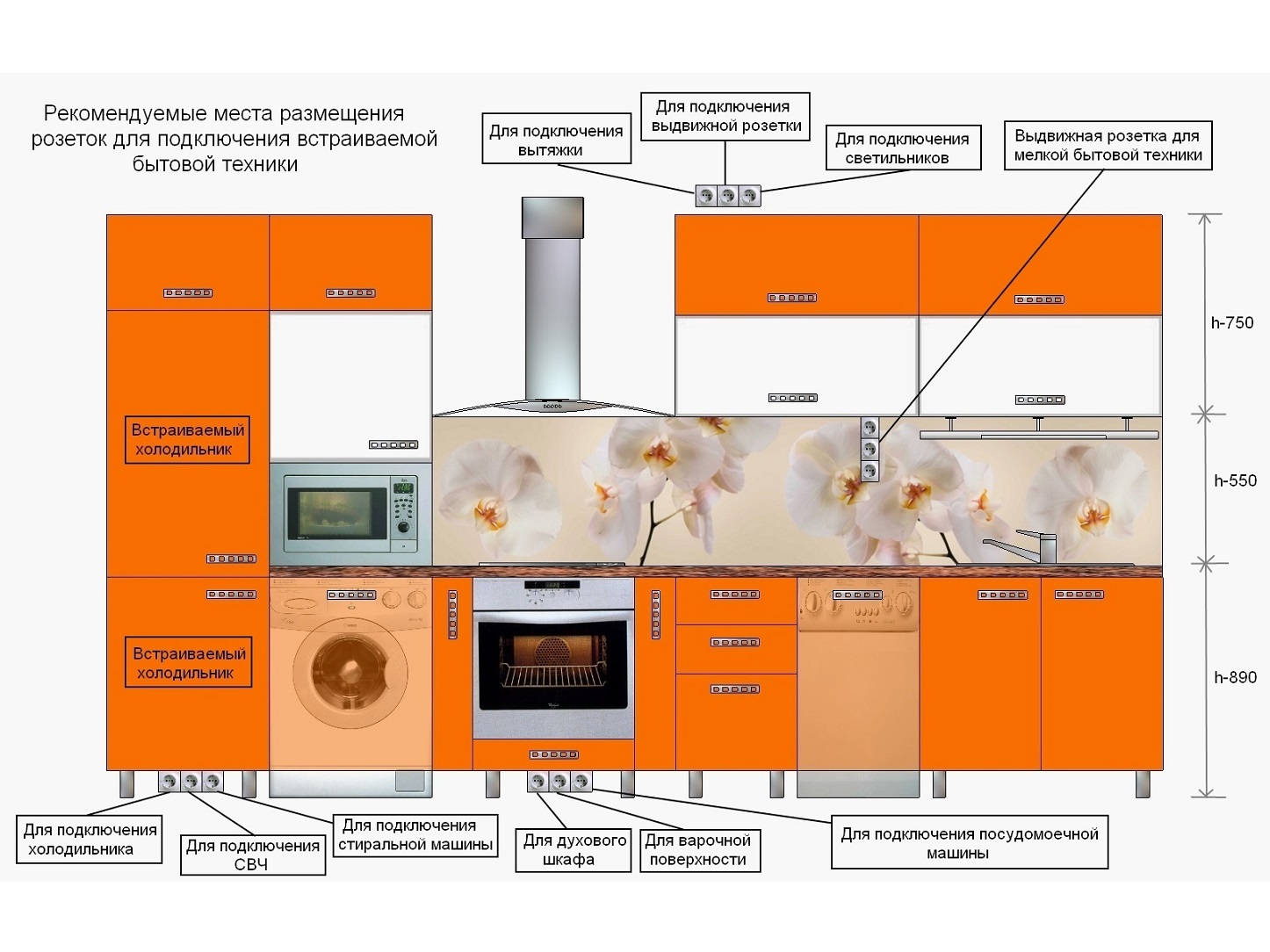

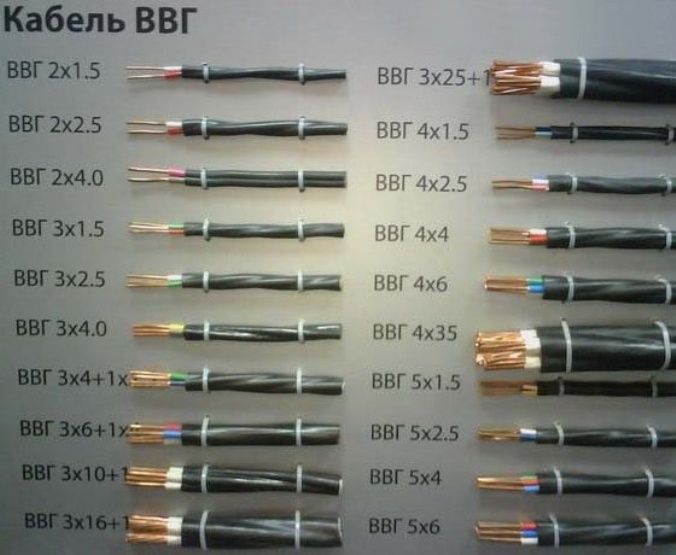

Розетки рекомендується встановлювати з розрахунку одну на 6 квадратів житлової площі в кімнаті. Якщо після автоматичного вимикача ставиться ще УЗО, то воно повинно перевершувати автомат з амперам на 10-20%. Кабель краще всього взяти ВВГ, ПВС або NYM.

Якщо від щитка до кожної розетки прокидывать окремий провід, то їх загальний метраж в створюваній електромережі вийде величезним. Зазвичай в квартирі встановлюють розподільні коробки для електропроводки і розведення роблять по групах. Цей варіант дешевший і кабель-канали вимагає меншого розміру.

Етапи робіт

Самостійна заміна електропроводки в своїй квартирі – це багато роботи перфоратором і будівельної бруду. Зазвичай внутрішньоквартирні проводи прокладають прихованим способом в штроби в стінах, які доведеться робити самому. Штробіть потрібно навіть в панельному будинку, прокинути нові кабелі в наявних порожнинах в панелях не завжди можливо. Нерідко ці канали в деяких місцях бувають залиті бетоном.

Демонтаж старої проводки

Перед початком демонтажу старої проводки в квартирі її треба повністю знеструмити, вимкнувши загальний квартирний рубильник на щитку на поверсі. Після цього слід перевірити наявність напруги в розетках за допомогою викрутки-індикатора або вольтметра. Тільки після перевірки можна приступати до подальших робіт із заміни кабелів.

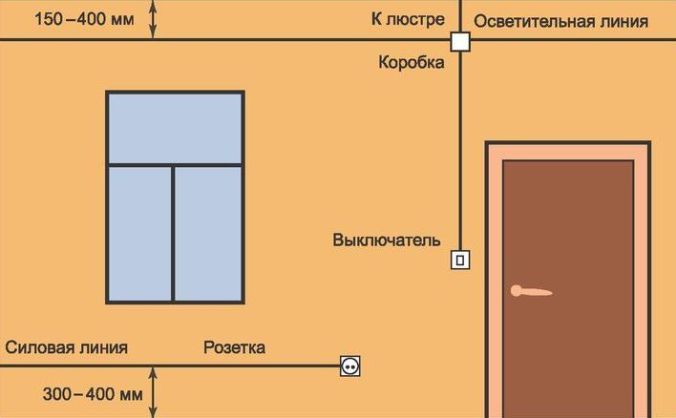

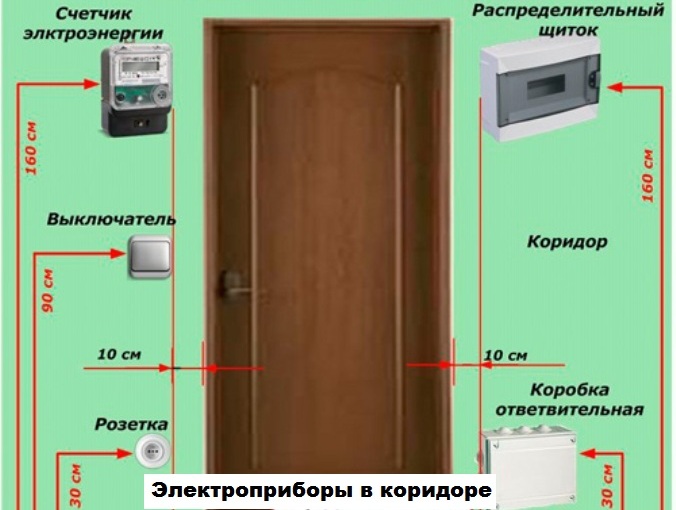

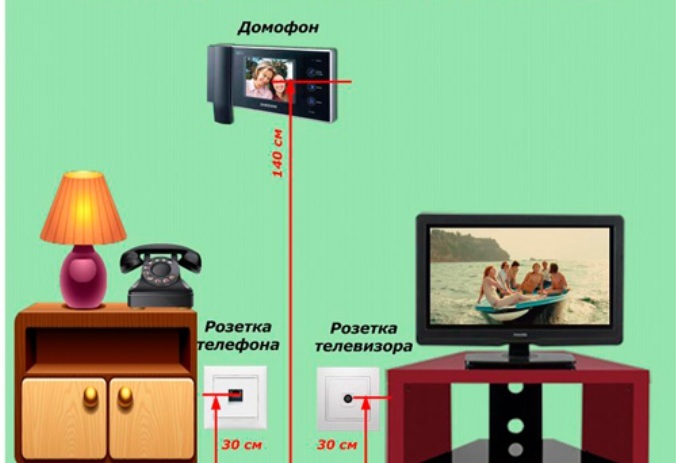

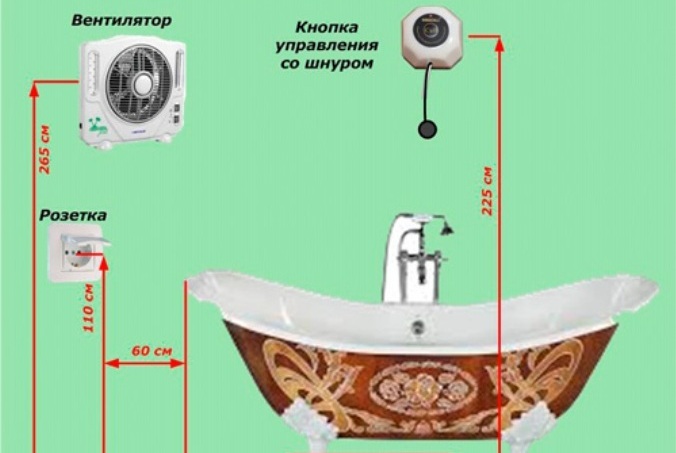

Розмітка і підготовка стін у квартирі

Щоб спростити прокладання проводки по квартирі, спочатку на стінах слід розмітити всі лінії розведення і місця монтажу розеток, розподільних (розпаячних) коробок, вимикачів. Потім можна приступати до штроблення і вирізання отворів для підрозетників.

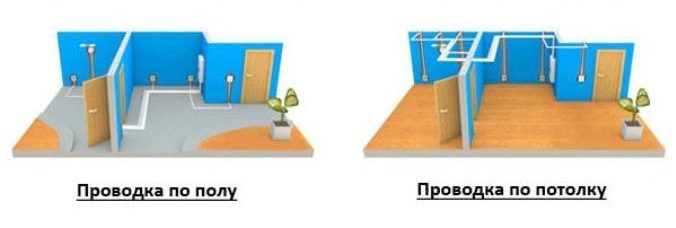

Прокладка електропроводки

Внутрішню електропроводку в дерев’яному будинку рекомендується робити відкритим способом з укладанням проводів в кабель-канали. А в квартирах її прийнято монтувати навпаки прихованою. Таку розведення потім простіше закрити декором, а ризик її ушкодження згодом мінімальний. Фіксація електропроводів в штробах проводиться дюбель-хомутами або гіпсовим розчином.

Установка захисних систем

У багатьох старих багатоповерхівках в принципі неможливо від щитка до квартири прокласти трижильний провід з заземлюючою жилою. Це не передбачено проектом. Але в деяких квартирна проводка йде двожильна, однак її без проблем можливо поміняти на сучасну трехжильную. Треба лише правильно підключити всі в щитку на поверсі.

Можливість переробки радянської електропроводки TN-C на більш надійний варіант TN-S або TN-C-S треба уточнювати у електриків Жеку. Самостійно щось змінювати у поверховому щитку категорично заборонено. Це заземлення в приватному будинку можна виконати самому, в багатоквартирному все набагато складніше.

Розрахунок параметрів УЗО і дифавтоматов і зовсім в обов’язковому порядку варто довірити спеціалісту в даній області. Помилки тут можуть обернутися серйозними проблемами.

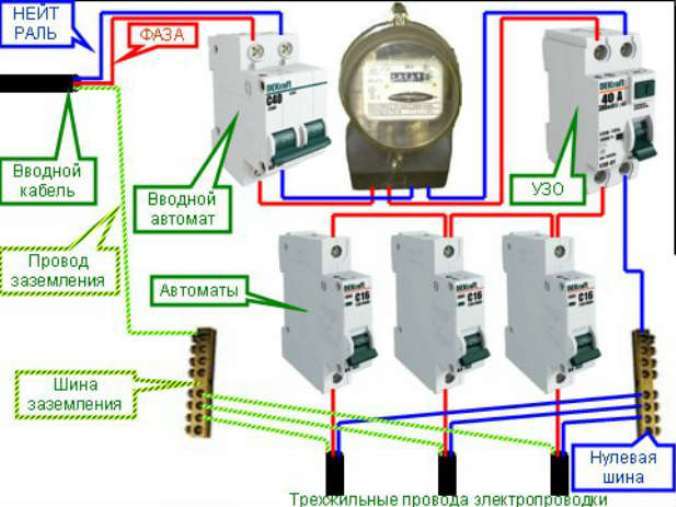

Підключення до щитка

Якщо на руках є виконаний професіоналами електропроект, то зібрати за нього захисні пристрої у щиті на поверсі нескладно. Проте краще всього це справа передоручити запрошеному електрику, який заодно потім подзвонить систему для перевірки її працездатності і відсутності в ній коротких замикань.

Заходи безпеки

Повна заміна електричних проводів – справа досить складна і трудомістка, але цілком реалізовується своїми руками. Головне не забувати про заходи безпеки. Всі роботи слід проводити тільки після повного знеструмлення електромережі та інструментом з гумовими ручками.

Висновок

Для самостійної заміни проводки в міській квартирі з інструментів знадобляться пасатижі, викрутка і перфоратор для штроблення стін. Якщо є досвід роботи з ними, то особливих труднощів виникнути не повинно. Головні помилки зазвичай допускаються при підготовці електропроекти, а не на етапі монтажу. Тому проектування з розрахунками захисту і товщин проводів варто замовити у фахівців. А ось більшу частину електромонтажних робіт цілком можна виконати самому, трохи заощадивши на квартирному ремонті.
