Підключення водонагрівача (бойлера) до водопроводу своїми руками

Відсутність централізованого гарячого водопостачання або його постійні відключення змушують господарів котеджів і квартир встановлювати у себе вдома водонагрівачі. Найчастіше це електричне або газове обладнання бойлерного (накопичувального) типу. При цьому в обох випадках схема і технологія підключення бойлера до водопроводу ідентичні. Підключати підігрівач води доведеться до одним і тим же водопровідних трубах.

Зміст

1. Рекомендації по розміщенню
2. Підключення до труби водопроводу
• Врізання в трубу з металопластику
• Поліпропілену
• Сталеві труби
3. Встановлення запобіжного клапана
4. Помилки при монтажі
5. Тестування системи
6. Висновок

Рекомендації по розміщенню бойлера

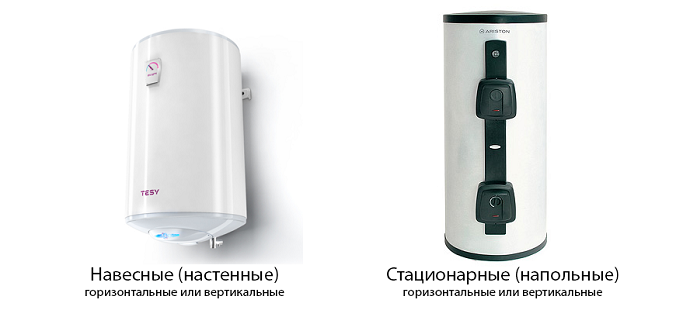

Побутові водонагрівачі (водопідігрівачі) діляться на проточні та накопичувальні моделі. Перші компактні і зазвичай встановлюються під раковиною на кухні або у ванній. З одного боку до них підключається шланг від крана холодного водопроводу, а з іншого – відвід на змішувач або душову лійку. Таку техніку підключити до води так само просто, як виконати підключення унітазу або кабінки для душу. Треба лише затягнути пару гайок на трубах, не забувши про ФУМ-стрічку.

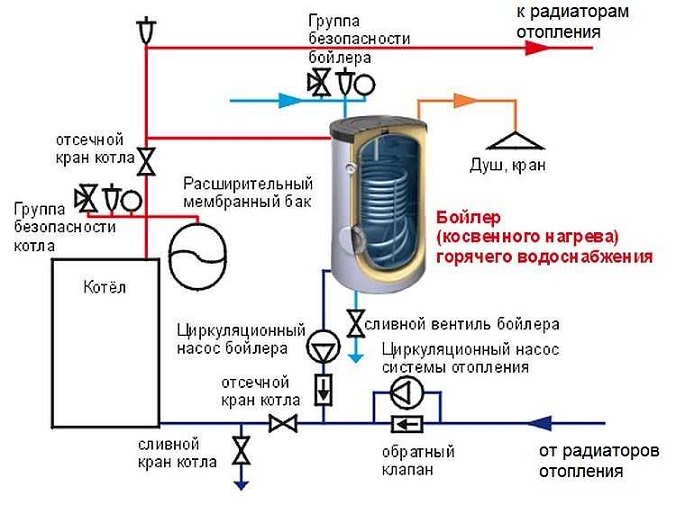

З бойлерами (накопичувальним аналогом) все дещо складніше. Схема підключення тут трохи інша. Це обладнання являє собою наповнений водою котел, в якому нагрів рідини відбувається завдяки роботі газового пальника або Тена. Спочатку така колонка наповнюється з трубопроводу ХВП, а потім вже по мірі нагріву і необхідності віддає нагрітий до 40-750 З “окріп” в трубу ГВП.

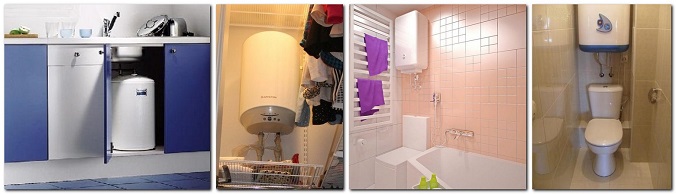

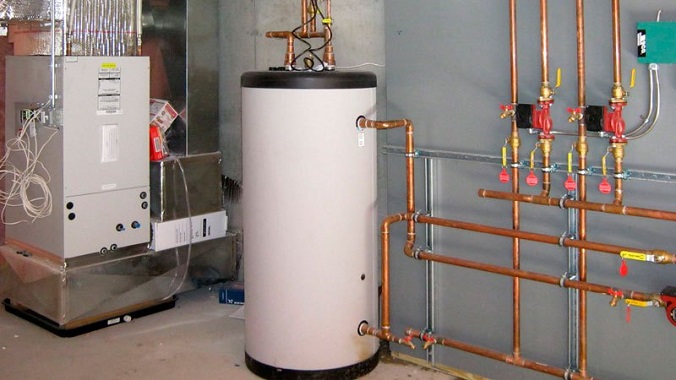

Встановлюється накопичувальний водонагрівач у квартирах та приватних будинках:

• на кухні над або під раковиною;
• у санвузлі (туалеті);
• у підсобному приміщенні.

Але чим ближче його розташувати до стояка холодного водопостачання, тим простіше буде зробити підключення бойлера до ХВС. Менше відстань від колонки до водопроводу – менше труб доведеться прокладати. Головне щоб стіна, на яку в планах кріпити водонагрівальну техніку, опинилася в стані витримати його вагу.

Підключення до труби водопроводу

Для підключення водонагрівача до ХВП та ГВП будуть потрібні:

• гайкові ключі (краще взяти пару розвідних);
• ФУМ-стрічка;
• трійники для врізки в існуючі трубопроводи;
• два запірні вентилі;
• запобіжний і зворотний клапана;
• пластикові труби або шланги в металевій оплітці;
• труборіз і паяльник для пластику або відповідні фітинги;

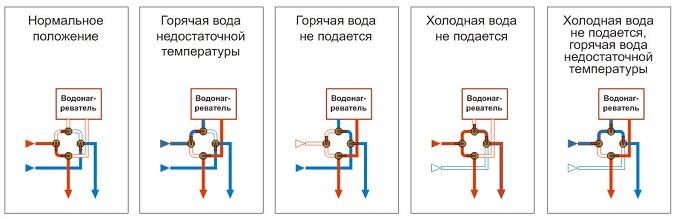

Процес підключення бойлера до водопроводів зводиться до під’єднання двох труб (введення з холодною і випуску з гарячою водою) до патрубків з різьбою на корпусі нагрівача. І основний момент тут – правильна врізка трійників під ці відводи наявний трубопровід водопостачання.

Врізання в трубу з металопластику

Якщо водопровід зроблений з металопластикових труб, то будуть потрібні компресійні або напрессовочные прес-фітинги. З першими при підключенні водонагрівача простіше працювати, потрібно затягувати гайки ключами. А другі більш надійні, але утворюють нероз’ємне з’єднання.

Для монтажу трійника потрібно буде вирізати на трубопроводі ділянку відповідного розміру. Для цього краще скористатися труборізом, але можна взяти і ножівку по металу з дрібними зубами. Тільки треба стежити, щоб алюмінієвий шар металопластику потім не виступав на зрізаному краї. Фольгу може затягнути всередину труби, з-за чого остання виявиться заужена.

Поліпропілену

Якщо необхідно підключити бойлер до водопроводу, зробленому з поліпропіленових труб, то потрібно паяльник. Розріз робиться так само, як у випадку з металопластику. Потім трійник нагрівається з одного боку і припаюється до труби, а потім здійснюється пайка другого його кінця. Збоку залишається вільний кінець з різьбленням для підключення відведення з водонагрівача.

Сталеві труби

Зі сталевими трубами доведеться повозитися. Тут необхідно або братися за болгарку і потім нарізати різьблення для приєднання трійника плашкою або клуппом, або встановити накладної хомут («вампір», трійник-обойма) і просвердлити трубопровід.

Перший варіант підключення водонагрівача до водопроводу складніше в монтажі і надійніше в експлуатації, а другий – більш швидкий і простий, але не настільки довговічний.

Але тут як підключити злив пральної машини до каналізації – можна просто повісити дренажний шланг на ванну, а можна встановити трійник з боковим відводом. У другому випадку надійність буде на порядок вище.

Зі сталевими водопровідними трубами все багато в чому схоже. Однак і вставлений трійник, і накладної хомут дають приблизно однаковий результат. При цьому якщо досвіду роботи болгаркою немає, то краще скористатися другим варіантом.

Встановлення запобіжного клапана

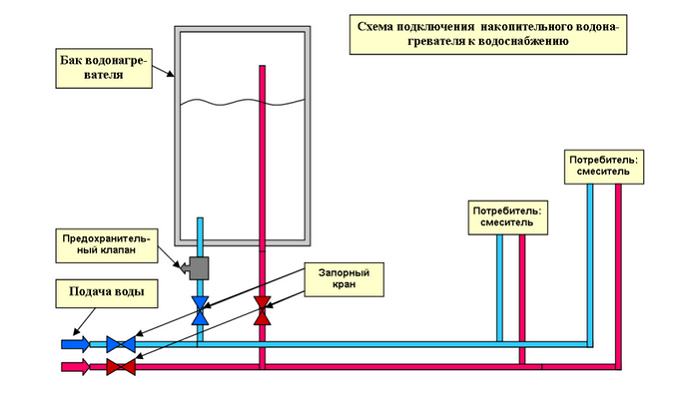

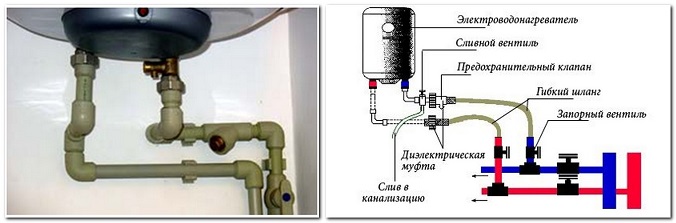

Якщо все робити правильно, то на відвід бойлера під ХВС слід арматуру встановлювати за наступною схемою (зверху від нагрівача вниз):

1. Трійник з краном для зливу при аварії води з котла.
2. Запобіжний клапан (від тиску пари).
3. Зворотний клапан (від витікання води назад в трубопровід).
4. Запірний вентиль (для відсічення нагрівача від водопроводу).

Запобіжний клапан зазвичай йде разом з водоподогревателем і потрібен для запобігання розриву котла з-за надлишку пари. А зворотний дозволяє уникнути зливу води назад у водопровід, коли він виявляється по тій або іншій причині порожній. Це гарантує збереження електричного нагрівального елемента.

На відвід під ГВП достатньо буде запірного вентиля. Але можна додатково поставити і зливний кран. Хоча особливого сенсу це не має. Всередині бойлера кінець патрубка для забору гарячої води завжди стоїть вище того, що призначений для холодної. Тому з введення ХВС в будь-якому випадку стече більше рідини, ніж з виведення ГВП.

Помилки при монтажі водонагрівача

Серед основних помилок неправильного монтажу бойлера значаться:

1. Заміна запобіжного “зривної” клапана на зворотний (від перегріву і вибуху котла такий варіант не захистить).
2. Недостатня надійність кріплень (фото з розбитими від падіння водонагрівача унітазами в мережі гуляє чимало).
3. Установка запірного вентиля або довгого шланга між штуцером котла і клапаном скидання тиску.

В останньому випадку, якщо встановити вентиль, то в закритому стані він не пропустить надлишковий пар до клапана-запобіжника. Вибух при такій схемі підключення буде неминучим. А якщо вставити перед цим клапаном шланг, то при підвищенні тиску останній може бути розірваний.

Тестування системи

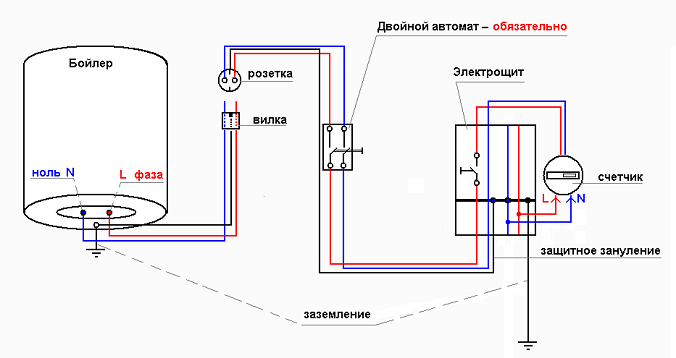

Виконавши підключення до труб водопостачання, перед пуском в роботу водонагрівач треба спочатку перевірити. Для цього перекривається вентиль подачі ГВП з стояка, а потім відкривається кран з гарячою водою в раковині для виходу повітря їх бойлера. Потім тільки в нагрівач пускається вода з ХВП. Якщо вона через хвилину (після заповнення накопичувача) потекла із змішувача, то все підключено як слід. Можна включати водопідігрівач в електромережу або запалювати газ.

Висновок

З підключенням котла до внутрішньобудинкової системи водопостачання впоратися можна і своїми руками. Достатньо вміти врізати трійники в труби і крутити гайки. Однак треба дуже уважно поставитися до послідовності підключення запірної і запобіжної арматури. При неправильній установці можна нарватися на серйозні проблеми з чималими руйнуваннями приміщення з водоподогревателем. Якщо у власних силах є хоч найменші сумніви, то краще довіритися професіоналам.
