Пальовий фундамент своїми руками на ЖБ палях

При високому УГВ і нестійкому ґрунті фундамент для приватного будинку часто доводиться робити з паль. Використовувати інші варіанти в такій ситуації виявляється дуже нераціонально. Вони будуть виходити або занадто дорогими, або недовговічними з-за підвищеної вологості грунту. Залізобетонний фундамент палі буронабивного типу більш дешевий і простий у виконанні. Його без проблем можна зробити самостійно.

Зміст

1. Що це таке?
2. Види і підвиди
3. Плюси і мінуси
4. Покрокова інструкція
5. Застосування в будівництві

Що таке пальовий фундамент?

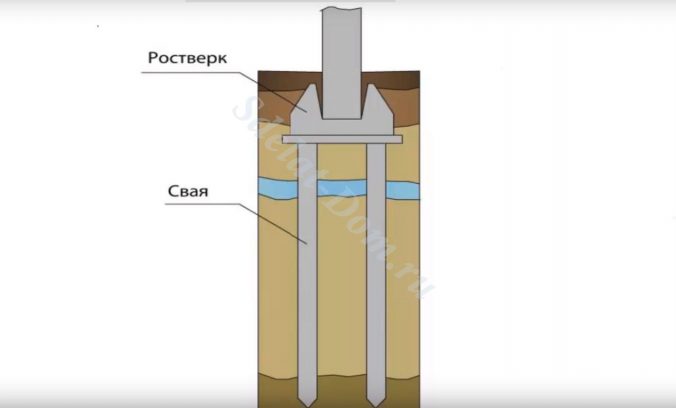

Пальовий фундамент – це вертикальні опори із залізобетону, занурені в грунт. Зверху їх зазвичай пов’язують ростверком або монолітною плитою, які служать підставою для стін будинку. В залежності від типу паль вони забиваються в грунт, закручуються або просто занурюються у попередньо висвердлені отвори в землі.

Залізобетонний ростверковый варіант по зовнішньому вигляду і загальної конструкції – прямий аналог стрічкового фундаменту. Тільки “стрічка” тут менших розмірів і лежить не в ґрунті, а на палях. Це відмінно захищає ростверк від вологи і здуття. Причому вся енергія сезонного розширення/стиску пластів ґрунту проходить повз пальових опор. Вони спочатку занурюються нижче рівня промерзання грунту, стоячи на щільному нерухомому підставі.

Види фундаменту на палях

В залежності від технології занурення опор пальові фундаменти бувають:

• На висячих палях;

• На підпірних палях.

У першому випадку стовпи як би висять в землі без опори на несучий шар за рахунок банальних сил тертя. У другому вони навпаки спираються на тверді шари ґрунту. Висячий фундамент вимагає великої кількості паль і більш ґрунтовних розрахунків на базі серйозних геодезичних досліджень ділянки. Для будівництва приватних котеджів в два-три поверхи таку технологію не використовують.

У малоповерховому житловому будівництві більш затребуваний підпірний варіант. Палі тут не забиваються суцільним полем, їх потрібно набагато менше. Для звичайного будинку за містом цілком вистачає чотирьох опор по кутах і декількох під несучими стінами. Такий пальовий фундамент своїми руками виконати набагато простіше.

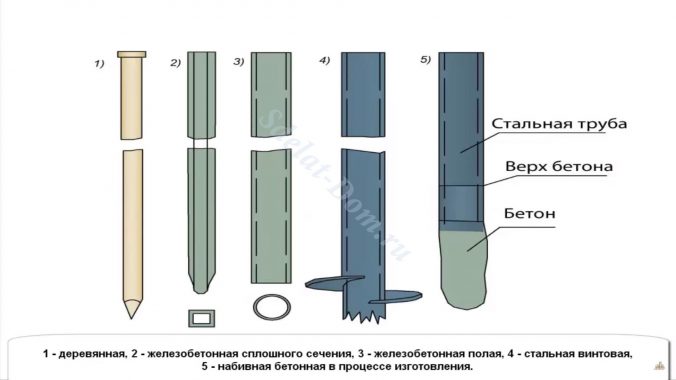

Палі для пристрою подібного підстави можна взяти:

1. Гвинтові (вкручиваемые) сталеві.

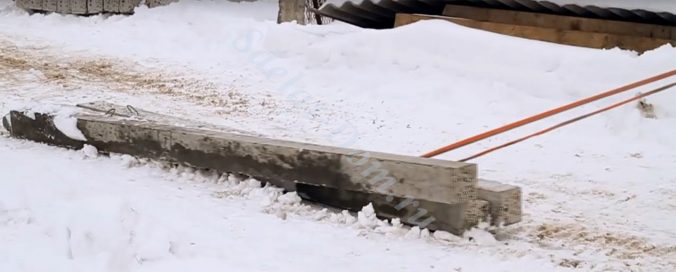

2. Забивні залізобетонні.

3. Буронабивні з азбестоцементної труби і залізобетону всередині.

Приватні забудовники для будівництва пальового жб фундаменту зазвичай вибирають гвинтову або ін’єкційну (буронабивную) технологію. При цьому у “гвинтів” зі сталі є серйозне обмеження – глибина закладення при самостійному монтажі. При неглибокому заляганні щільних шарів (до 2-х метрів) їх самостійно ще можна закрутити в землю, а от для більш довгих опор вже потрібна спеціалізована техніка.

З буронабивными аналогами ситуація принципово інша. Вони робляться з труб, для занурення яких в землю необхідно вирити відповідного розміру яму. Навіть якщо вона знадобиться під пару метрів завглибшки, в щільному не осыпающемся грунті викопати такий котлован своїми руками для майбутнього заснування буде нескладно.

Плюси і мінуси пальового підстави

У кожного підстави є плюси і мінуси. Це далеко не універсальний варіант для будь-якого грунту. Не для кожного ділянки він підійде. Зате коштує така підстава під приватний будинок не так дорого, як фундамент плита чи заглиблений нижче точки промерзання жб стрічковий аналог. У гвинтовому виконанні опора на палях обійдеться на 30-40%, а в буронабивном – на 20-25% дешевше.

Серед плюсів розглянутого варіанта можна виділити:

• Можливість пристрою там, де класичні варіанти можна зробити з-за високої УГВ, пухкого грунту або великої глибини промерзання;

• Висока швидкість і простота робіт при самостійному їх виконання;

• Економічність – вибравши фундамент на палях, у багатьох випадках, можна заощадити до третини виділених на облаштування опори для дому коштів;

• Мінімум земляних робіт – для стрічкового або плитно-монолітного аналога копати землі доведеться в рази більше.

Мінуси у пальового фундаменту наступні:

• Складність проведення розрахунків при проектуванні;

• Можливість застосування тільки для легких будівель;

• Необхідність утеплення підлоги і неможливість влаштування підвалу.

Щоб така підстава прослужило довго, підготовку його проекту краще довірити професіоналам. Тут дуже важливі ретельні дослідження ґрунту і грамотні розрахунки. Необхідно заздалегідь передбачити, як поведе себе кожна паля в майбутньому під навантаженням. Найменша помилка – ростверк і стіни на ньому поведе відразу ж. В результаті навіть покрівля з металочерепиці або профнастилу даху буде пошкоджена, не кажучи вже про тріснутих перегородках всередині будівлі.

Другий важливий момент – це обмеження по вазі будови. Важкий керамічна цегла або бетон для котеджу на пальовому фундаменті брати точно не варто. Тут більше прийнятні каркасні або пінобетонні технології. Вони дозволяють звести легкі стіни, які простоять на гвинтових або буронабивних опорах довго і без проблем.

І взагалі, перш ніж вибирати тип основи під свій будинок, слід ретельно вивчити, що таке СІП-панелі, цегла, брус, колода, газо – і піноблоки з усіма їхніми характеристиками і плюсами з мінусами. Вага будматеріалу стін сильно впливає на вибір виду фундаментного підстави.

Буронабивної пальовий фундамент своїми руками

Представлена нижче покрокова інструкція передбачає самостійне зведення пальового фундаменту в буронабивном виконанні з ростверком зверху. Це найбільш затребуваний варіант серед приватників, так як реалізувати його нескладно. Для робіт потрібні лише труби з азбестоцементу, бетонний розчин і сталева або склопластикова арматура.

Пристрою виконується у п’ять етапів:

1. Земляні роботи.

2. Установка азбестоцементних труб і укладання в них арматури.

3. Заливка бетону.

4. Влаштування ростверку.

5. Закриття цоколя.

Для виготовлення буронабивних паль потрібні азбестоцементні труби діаметром 300-400 мм, Вони стануть гарантією того, що фундамент буде мати хорошу несучу здатність як по вертикалі, так і в горизонтальній площині. І на відміну від сталевого варіанти азбестоцемент не заіржавіє землі.

Свердловини для опор найпростіше зробити за допомогою ручного бура з бензиновим або електричним двигуном. Глибина цих отворів повинна вийти в результаті на 30-40 см нижче точки промерзання грунту.

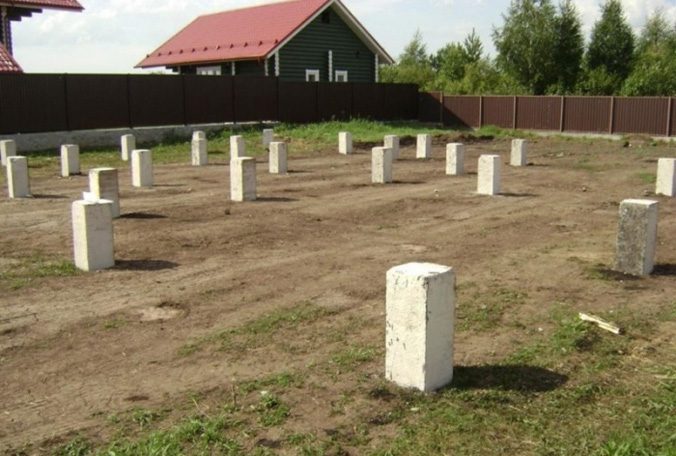

Пальові стовпи розташовуються по периметру будови і під несучими стінами всередині з кроком до двох метрів. Після выбуривания свердловин на їх дні насипається піщана подушка завтовшки 10-15 см. Потім зверху в якості опори під палі заливається бетон ще на 25-30 см. І вже в це не застиглий розчин встановлюються труби з азбестоцементу. При цьому вони повинні виступати над землею мінімум на 30 див.

Щоб труби залишалися строго у вертикальному положенні, вони обсипаються піском, який піддається в процесі цього утрамбування. Далі проводиться армування опорних стовпів. Для цього використовується 3-4 прута із сталі або склопластику перерізом 10-12 мм.

Армуючі стрижні необхідно розмістити по центру труби на рівній відстані один від одного. Для спрощення монтажу їх ще на землі можна пов’язати поперечками-розпірками з дроту. По висоті ці вертикальні прути повинні виявитися вище верхнього краю труби, виступаючи з останньої на 15-20 см. Після армування цю незнімну опалубку залишається лише залити бетоном, слідкуючи, щоб всередині розчину не утворилося пустот.

Вже через 3-4 дні на отримані опори можна монтувати ростверк з залізобетону (з укладанням опалубки, армуванням і заливкою бетонної суміші), сталевого швелера або бруса. В результаті між ним і землею має бути просвіт у 25-30 див. Укладати ростверк безпосередньо на грунт не можна, його при обдиманні може просто видавити вгору і знести разом з будівлею.

На завершення облаштування, найкраще вже після зведення стін, опори і ростверковую конструкцію слід закрити з боків обшивкою. Тут прекрасно підійде профнастил для даху або фасаду або декоративний цегла. Тільки спочатку треба укласти всі комунікації. Благо водопровід і каналізація в будинку на палях проводяться між опор без додаткових хитрувань і свердління бетону.

Застосування фундаментів на палях у будівництві

Фундамент на залізобетонних палях чудово підходить для багатьох типів приватних малоповерхових будинків. Зробити його самому, керуючись представленої вище покрокової інструкцією, не повинно скласти праці. Ось тільки розрахунки краще замовити у фахівців. Для гаража або лазні подібну основу можна розрахувати і самостійно. А для котеджу проект фундаментного підстави повинен бути виконаний тільки професіоналом.

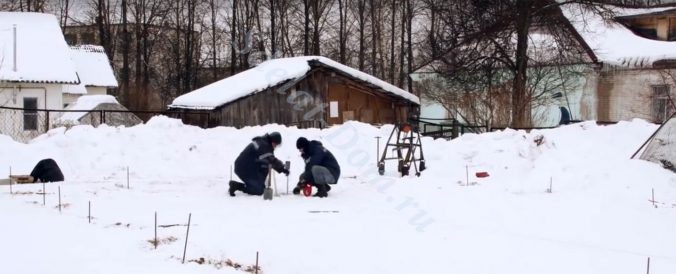

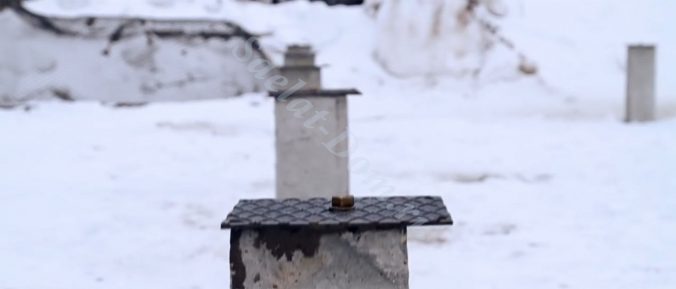

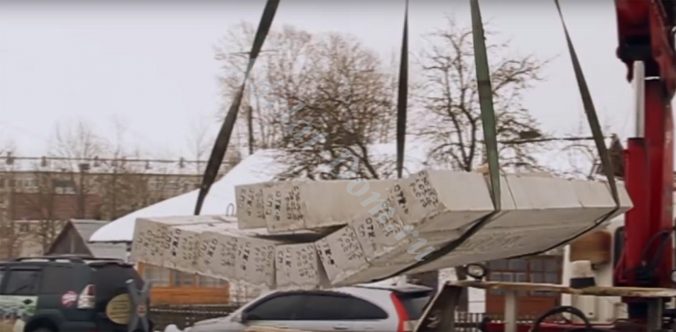

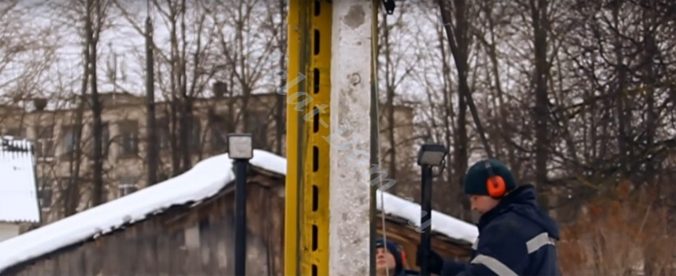

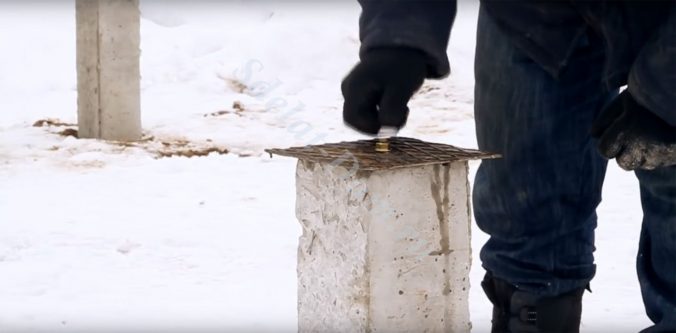

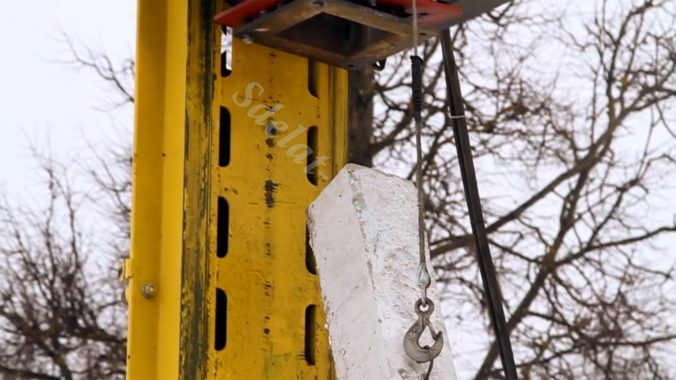

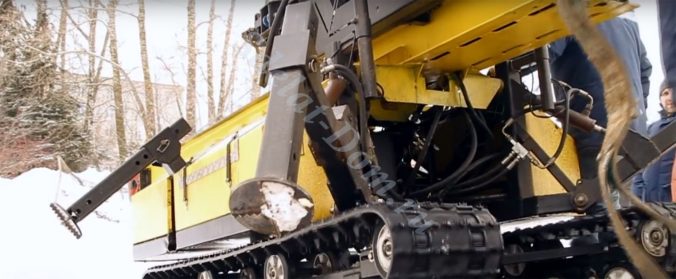

Процес будівництва забивного варіанти

Дивіться також відео про переваги і недоліки пальових фундаментів
