Гвинтовий фундамент своїми руками

Сучасні технології якось зовсім непомітно привнесли в наше з вами життя ще одне нововведення, раніше доступне, в основному, тільки військовим та геологам (любителям важкодоступних місць), — гвинтовий фундамент. При цьому відносна простота і швидкість створення такої конструкції з використанням спеціальних паль поступово «відсуває» убік звичні нам стрічкові і стовпчасті основи.

Але чи справді такий фундамент – це універсальне рішення для зведення міцного і довговічного підстави під будинок. У статті ми розповімо вам як його зробити, дамо детальні покрокові інструкції,

Гвинтові паля

Гвинтові палі

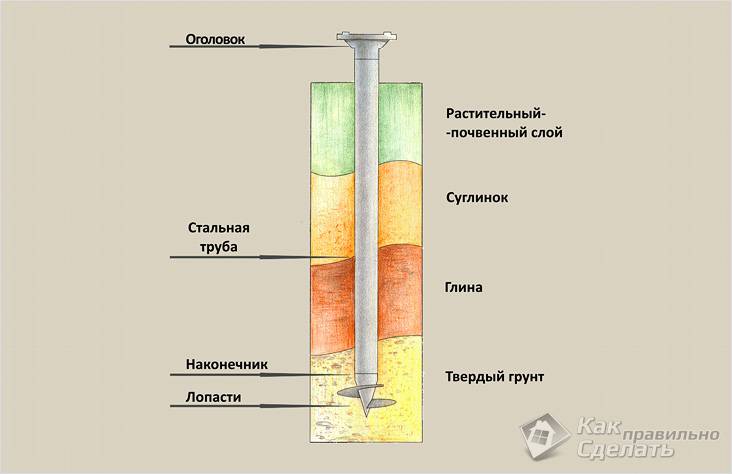

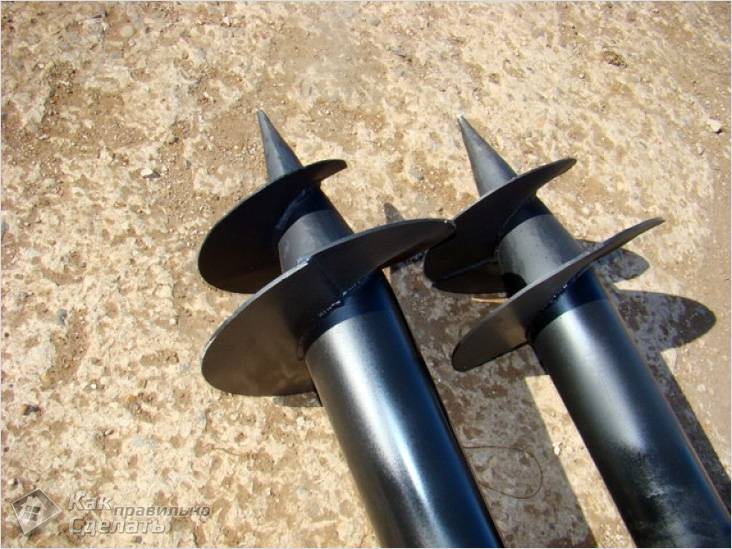

Це металева труба (оброблена спеціальним складом, що уповільнює процес корозії), до нижнього загостреного кінця якої приварена лопать. Така паля угвинчується (закручується) в грунт (як саморіз в деревину), практично не пошкоджуючи його (лише ущільнюючи його за рахунок занурення труби) і, отже, абсолютно не зменшуючи його несучу здатність.

Ці палі випускаються декількох видів:

з гвинтовою лопаттю (застосовуються на грунтах, що мають погану несучу здатність) або імітацією нарізання різьби по більшій частині довжини палі (такі палі зазвичай застосовують у північних районах, де потрібно не особливо турбувати вічну мерзлоту при влаштуванні основи під будівлі і споруди);
з різним діаметром труби – чим більше діаметр, тим більший вага будівлі здатна сприйняти паля (без своєї деформації), але при цьому не варто забувати, що більш товсті палі (діаметр яких перевищує 108 мм) закрутити вручну вже не вийде;
з різним діаметром лопаті – для менш міцних і насичених водою ґрунтів діаметр лопаті буде більше, ніж для сухих грунтів і щільних.

І, звичайно, вид і форма палі залежить ще і від фірми-виробника, її випускає.

Як виглядає гвинтовий фундамент

Гвинтовий фундамент виглядає наступним чином:

у кутах і в місцях перетину внутрішніх стін, а також по довжині стіни споруди, в грунт ввинчены палі (крок паль коливається від 1 до 3 метрів);

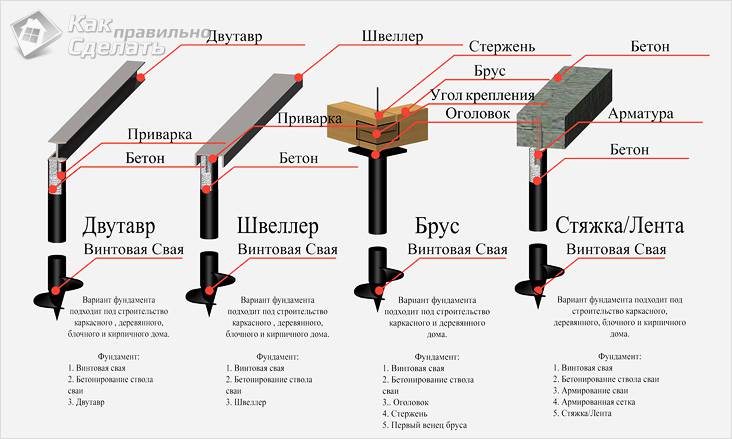

зверху все палі обрізані під один рівень і скріплені або металевими або дерев’яними балками, щоб створити єдину жорстку конструкцію — ростверк;

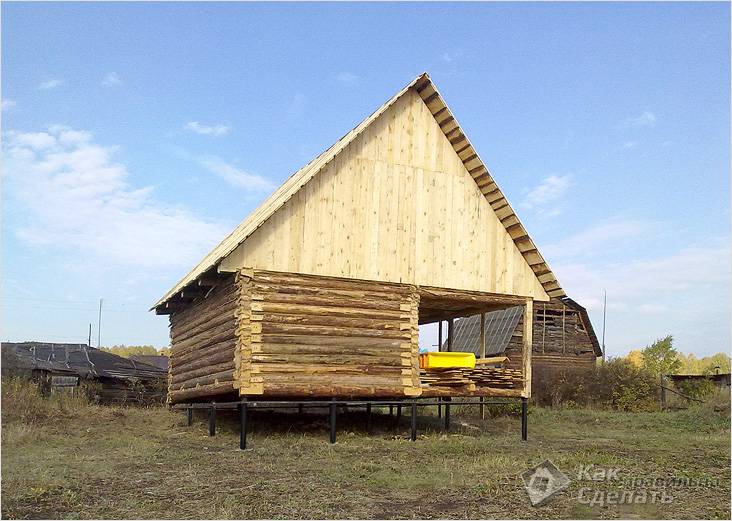

між рівнем землі і низом будівлі (ростверком) знаходиться вільно провітрюване простір.

Переваги і недоліки

Складності установки гвинтових паль

Це досить проста конструкція. Однак і тут вас чекають «підводні камені»:

палі слід вибирати строго у відповідності з розрахунком, зробленим проектувальником на підставі гідрогеологічних вишукувань на вашій земельній ділянці, глибиною промерзання грунту, а також вагою майбутньої будівлі і вагою, що наноситься на будівлю взимку снігового покриву (інакше ви ризикуєте або переплатити за палі більшої довжини або діаметра, або отримати абсолютно нестійку конструкцію, яку «поведе» вже через рік);
в залежності від грунту вкрутити палі в грунт вручну буває досить важко (навіть якщо в цьому процесі візьмуть участь 4-5 осіб);
наявність дерев, високих чагарників, огорож або інших будов у безпосередній близькості від місця влаштування фундаменту створює проблеми для занурення паль вручну;
не всі фірми роблять свою роботу якісно, дотримуючись технологію.

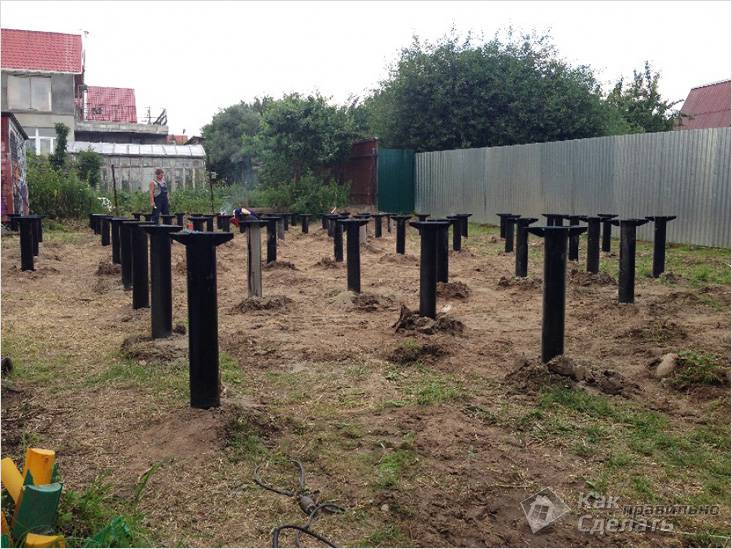

Встановлена паля

Однак у гвинтового фундаменту є і переваги:

не потрібне проведення обємних земляних робіт;
можна встановлювати на будь-якому рельєфі, без попереднього вирівнювання місцевості;
роботи по зануренню паль в грунт виконуються практично в будь-який час року.

Основи можна влаштовувати на будь-яких грунтах, за винятком скельних, так як скеля сама по собі є прекрасним міцним підставою (для стрічкового або стовпчастого).

Підготовчі роботи

Баня на гвинтових палях

Основу цілком можливо зробити під невелика будівля (гараж, альтанку, веранду, одноповерховий дерев’яний каркасний будинок):

палю можна зварити самостійно, скориставшись кресленнями, викладеними в Інтернеті, або зварити палі за подобою (для цього вам буде необхідно замовити розрахунок, а потім придбати одну рекомендовану палю на заводі);
також самостійно (за допомогою друзів) можна занурити палі в грунт, керуючись при їх розміщенні наявними кресленнями, і виконати ростверк.

Для гвинтового фундаменту не варто економити на матеріалі. Палі варто робити тільки з нових труб необхідної товщини, при цьому їх слід ретельно очистити від іржі і покрити захисним складом. Особлива увага приділяється якості зварювального з’єднання в місці прикріплення лопаті, так як на досить щільних грунтах шов може луснути, не витримавши прикладену до палі навантаження.

Для полегшення процесу вгвинчування палі в її верхній частині (яку ви потім зріжете «болгаркою») необхідно виконати два отвори – в них ви будете всиляти «штанги», з допомогою яких паля угвинчується в грунт.

Розмітка гвинтового фундаменту

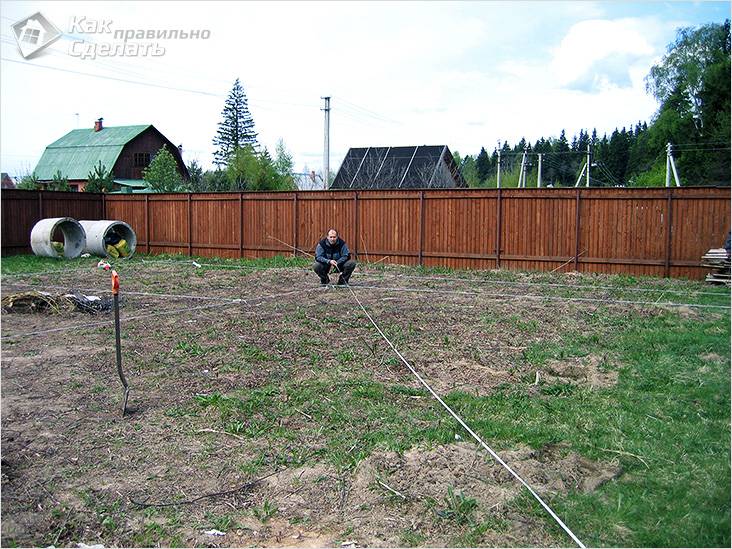

Розмітка ділянки

Монтаж слід провести максимально точно і грамотно. Максимально допустима похибка по вертикальному перерізу і між палями – не більше 2 див. В іншому випадку, в майбутньому ви можете зіткнутися з необхідністю ремонту ростверку з-за його провисання. А це, в свою чергу, призведе до порушення несучої стіни і навіть перекосу будинку.

Основа на гвинтових палях повинен бути розташований так, щоб навантаження на нього і на грунт розподілялася максимально рівномірно. Тому візьміть план будинку і розбийте його на прямокутники. На їх сторони і діагоналях повинні розташовуватися блоки опор з урахуванням необхідної відстані між ними. При всьому цьому кожна паля повинна знаходитися по центру всіх несучих балок будинку.

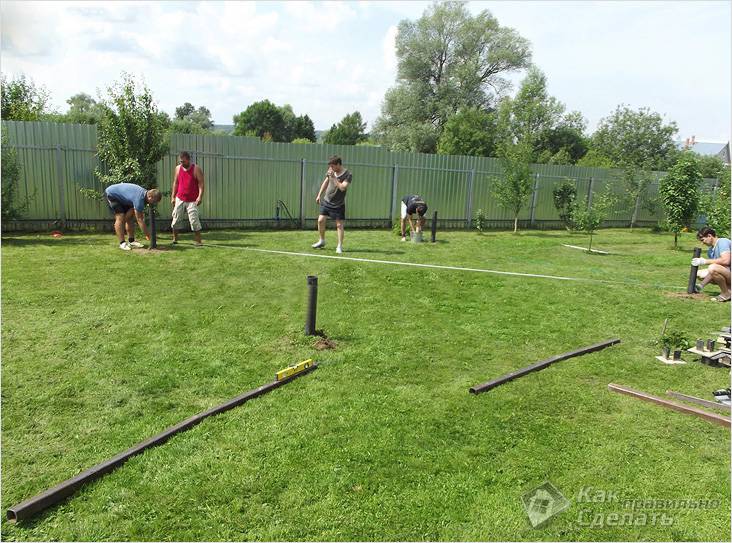

Розмітка ділянки для установки паль

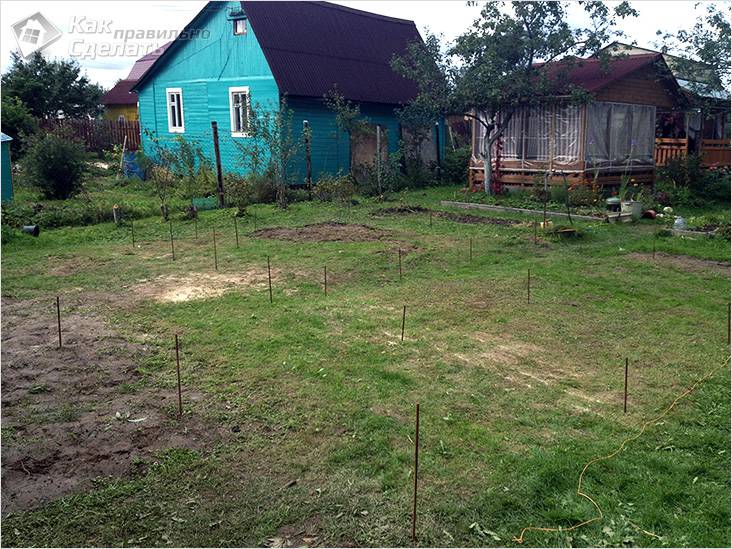

Отже, розбийте план будинку на прямокутники, попередньо визначивши розмір кожного з них. Так, ви зможете зробити розрахунок кількості паль і розподілити їх по площі так, щоб рівномірно розподілити навантаження на фундамент. Після закінчення планування, перенесіть розмітку з паперу на поверхню землі, на якій буде стояти будинок на палях. В точках установки паль вбийте кілочки.

Етапи робіт

Роботи виконують у такій послідовності:

Викопайте лідер-лунку під кожну палю (просто зніміть в цьому місці верхній шар землі з травою), глибина якої не повинна перевищувати 10-15 см, а ширина повинна бути більше діаметра лопаті палі на 2-3 див Деякі професіонали радять обійтися без викопування лідер-лунки, що підвищує стійкість палі, але при цьому збільшує зусилля по її вгвинчуванню в грунт вручну. Не можна викопувати глибокі ями і просто встановлювати в них палі, заглиблюючи їх всього на кілька десятків сантиметрів. Одне з необхідних умов якісного занурення гвинтових паль – це незайманість грунту навколо неї, що дозволяє палі передавати навантаження від будівлі не тільки нижнім кінцем і лопаттю, але і всією своєю бічною поверхнею.

Самостійна установка гвинтових паль

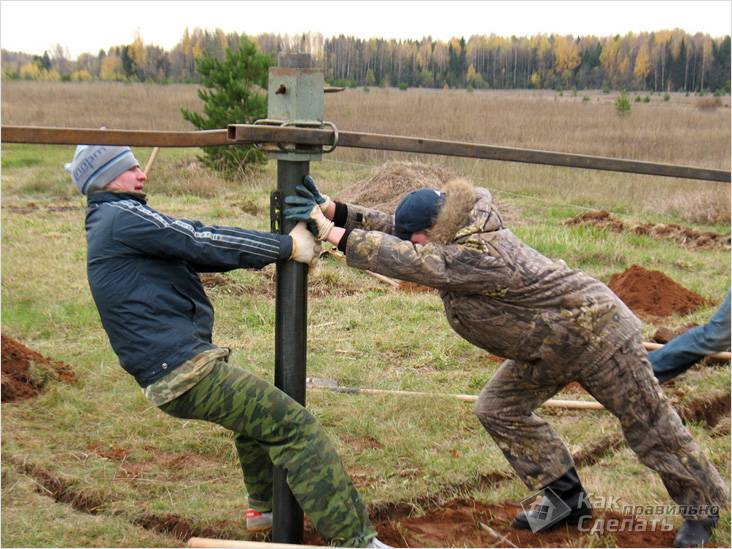

Встановіть палю і разом з помічниками за допомогою спеціальної штанги вкрутіть її в землю, постійно перевіряючи вертикальність її положення. Паля повинна зануритися в землю нижче рівня промерзання грунту в зимовий період.
Вирівняйте верх всіх паль під один рівень (його намітьте на кожній палі з допомогою нівеліра), надлишки зріжте «болгаркою».
Залийте в палю бетон (це збільшить її міцність і зменшить швидкість корозії металу).
Приварите до верху кожної палі металеву пластину (товщиною не менше 8-10 мм), виступаючу за межі палі на кілька сантиметрів з усіх боків.

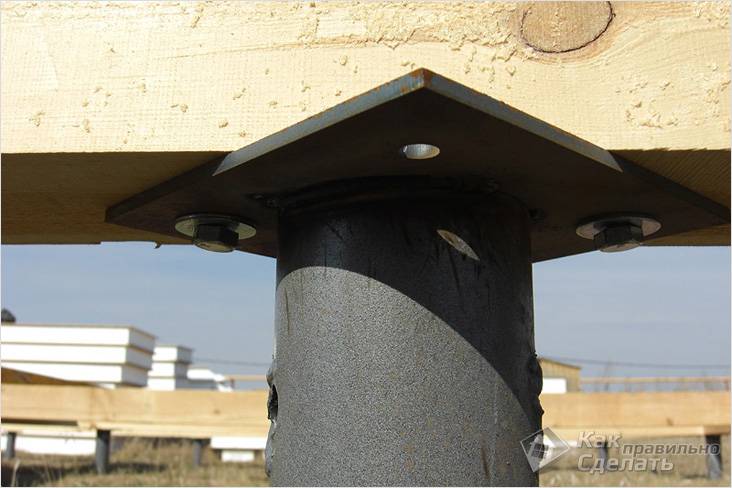

Виконайте ростверк, прикріпивши балки до пластині за допомогою зварювання або болтів.

Ростверк гвинтового фундаменту
