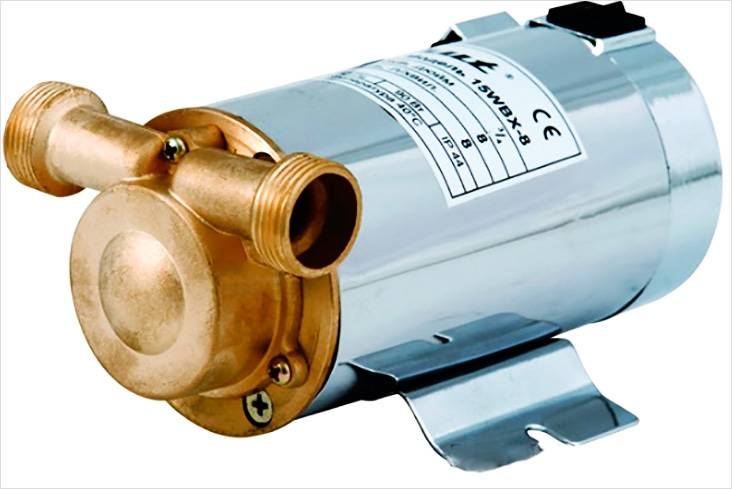

Насос для підвищення тиску води

Якщо вам набрид слабкий напір води в крані, і ви хочете вирішити цю проблему, то вам можуть відразу запропонувати встановлення насосів для підвищення тиску води. Можна сказати, що це найпростіше рішення, однак, не в усіх випадках це можливо. Наприклад, як бути, якщо у вашому місті чи мікрорайоні за графіком вимикають воду? Насос повністю не вирішить проблеми нестачі води. У такому випадку виникає необхідність у створенні додаткового джерела води. Або, принаймні, тоді варто придбати обладнання для резервного зберігання невеликого об’єму води.

Якщо ж ви все вирішили і у вашому випадку установка насоса – ідеальне рішення, то важливо ознайомитися з усіма тонкощами вибору цього пристрою. Однак, перш за все, необхідно розібратися з причинами низького тиску. Хоча головне спрямування цієї статті – вибір насоса, ми комплексно і ширше розглянемо з вами це питання. Зокрема, розберемося з тим, яке оптимальне тиск має бути в крані для нормального експлуатування побутової техніки (пральна, посудомийна машинка), зручності користування сантехнічними приладами та інше.

Тиск води – яке воно повинно бути

Яке повинно бути тиск у водопровідній системі

В цілому тиск вимірюється в атмосферах або барах. Так, 1 бар дорівнює 0,99 атмосфер. Якщо мова йде про квартири в багатоповерхових приватних будинках, то існують норми, які регламентують рівень тиску на входи в будинок і вході в кожну квартиру. Ці регламенти описані у Сніп 2.04.02-84 Сніп 2.04.01-85.

У таблиці наводяться показники тиску на різних ділянках, а також в квартирі та будинку:

Ділянки виміру	Показники для обчислення тиску
Введення в приватний одноповерховий будинок	Рівень тиску повинен бути дорівнює близько 1 атм.
Введення в приватний багатоповерховий будинок	Якщо в будинку 2 поверхи, то необхідно збільшити тиск на 0,5 атм, разом 1,5 атм. Стільки додається на кожний наступний поверх.
Для дому в 9 поверхів	На вході в будинок має бути тиск дорівнює 4,6 атм.
Для кожної окремої квартири	Тиск води знаходиться в межах 0,3–6 атм. Це для холодної води, а для гарячої до 4,5 атм. Проте в реальності великого тиску немає, так як вода проходить складною трубопровідною системою.
Для змішувача	Досить 0,2 атм.
Для змішувача у ванній кімнаті і душкабинке	Необхідно 0,3 атм.
Для зливного бачка унітазу	Тиск води має становити 0,2 атм.

Для домашнього водопроводу і задоволення повсякденних потреб цілком достатньо тиску 2 атм. Однак є винятки. Для душової кабіни з функцією гідромасажу, а також для ванни з джакузі необхідно тиск до 4 атм.

Деякі можуть вважати, що чим більше тиск в системі, тим краще. Але тут є й зворотна сторона медалі. При дуже високому тиску, наприклад, від 6,5 атм і більше, можуть не витримати фітинги на трубах та інші сполуки. Також з ладу можуть вийти крани, змішувачі та інше сантехнічне обладнання.

Як визначити тиск води

Враховуючи дані, наведені вище, важливо вміти визначати тиск води в домашніх умовах. Ця задача спрощується, якщо на вході водопроводу у вашу квартиру вже стоїть вимірювальне обладнання – манометр, як це видно на фотографії:

Встановлення манометра на насосне обладнання

Однак, як показує практика, рідко у кого стоїть подібне обладнання. З цієї причини в цьому розділі ми пропонуємо вам кілька методів, як визначити рівень тиску води.

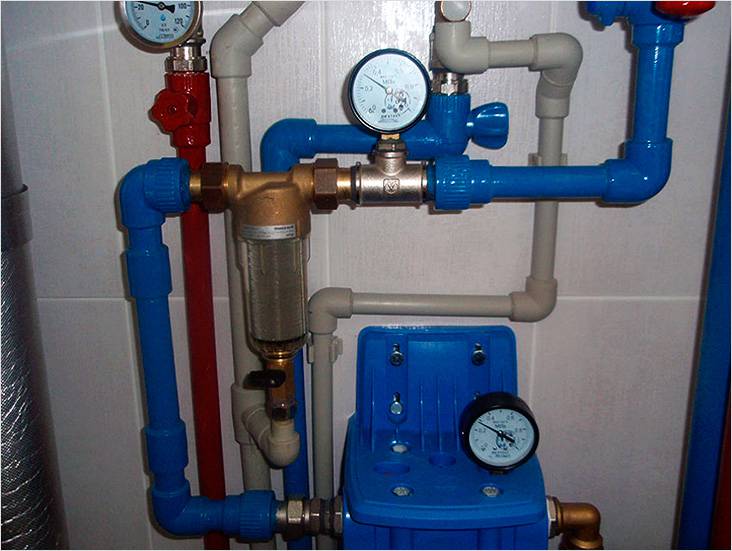

Стаціонарний манометр – оптимальне рішення

Якщо ви здійснюєте монтаж або заміну трубопроводу, тоді можна встановити стаціонарний манометр для вимірювання тиску води в системі. У такому випадку вам не потрібно буде вдаватися до підручним засобам.

Ідеально, якщо манометр буде встановлений біля кожного сантехнічного приладу. Однак з естетичної точки зору, це явний мінус. Плюс до всього, це досить витратна справа.

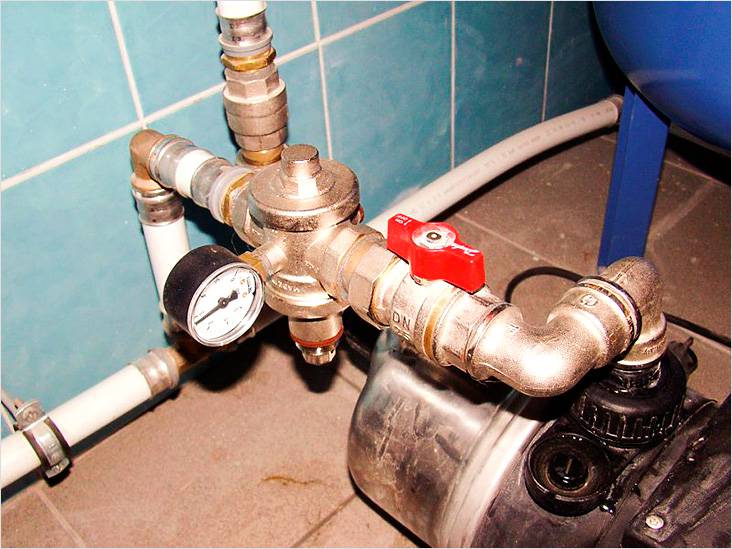

На насосне обладнання можна встановити стаціонарний манометр

Якщо слідувати практиці, то манометр встановлюється відразу на вході в квартиру. При цьому до лічильника. Чому? Все дуже просто: фільтр, зворотний клапан і сам лічильник вже збивають тиск. Тому якщо вас цікавить показник безпосередньо при вході, то манометр встановлюється саме так.

Але пам’ятайте, що на всіх споживачах тиск буде іншим, так як воно падає, проходячи через багато перепони в трубопроводі. Найбільше на зниження тиску води впливають наступні елементи:

• місця зі зміною діаметра труби;
• установка регулювальної і запірної арматури;
• фільтри;
• трійники;
• повороти;
• шланги (на бачку унітаза, в душовій кабінці та інше).

Враховуючи все це, показник тиску води при вході у квартиру і на виході з конкретного споживача буде відрізнятися. Якщо ж у вас не встановлений манометр взагалі, тоді нижче представляємо для вас 2 методи вимірювання, для яких потрібно переносний манометр і шланг.

Відео: експлуатація стаціонарних манометрів

Манометр в душовій для проведення випробувань

Один з простих методів вимірювання тиску – замість душової лійки встановити манометр. Для цього вам буде потрібно підготувати наступне:

• подовжувач різьби;
• манометр для води до 6 атм;
• перехідник на різьбу½;
• фум–стрічка.

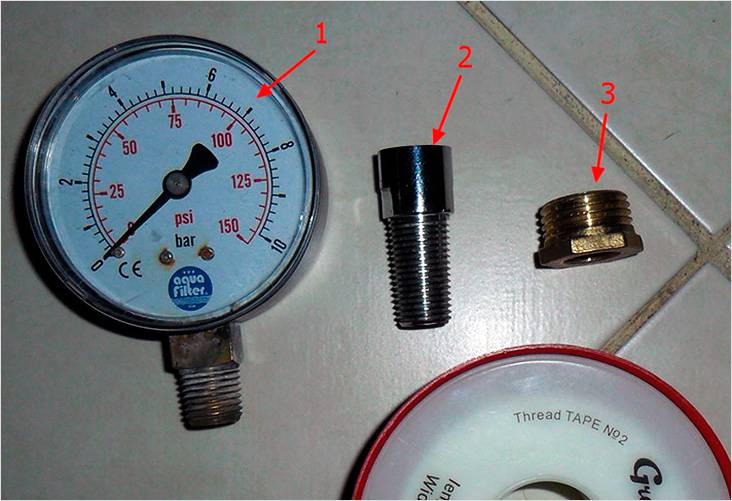

Комплектація для складання манометра

Всі ці елементи між собою слід з’єднати. Для цього до манометру прикручуєте металевий подовжувач, а після перехід на ½ різьблення. Для герметизації різьблення обов’язково використовується фум-стрічка. Важливо зробити герметичне з’єднання, в іншому випадку провести точні вимірювання не вийде.

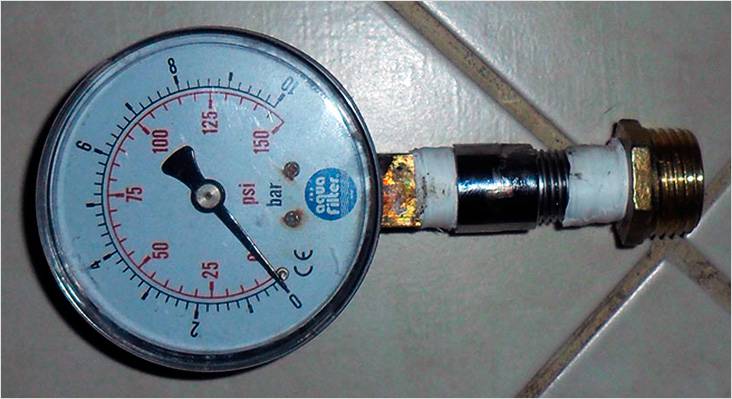

Зібраний манометр готовий до проведення випробувань

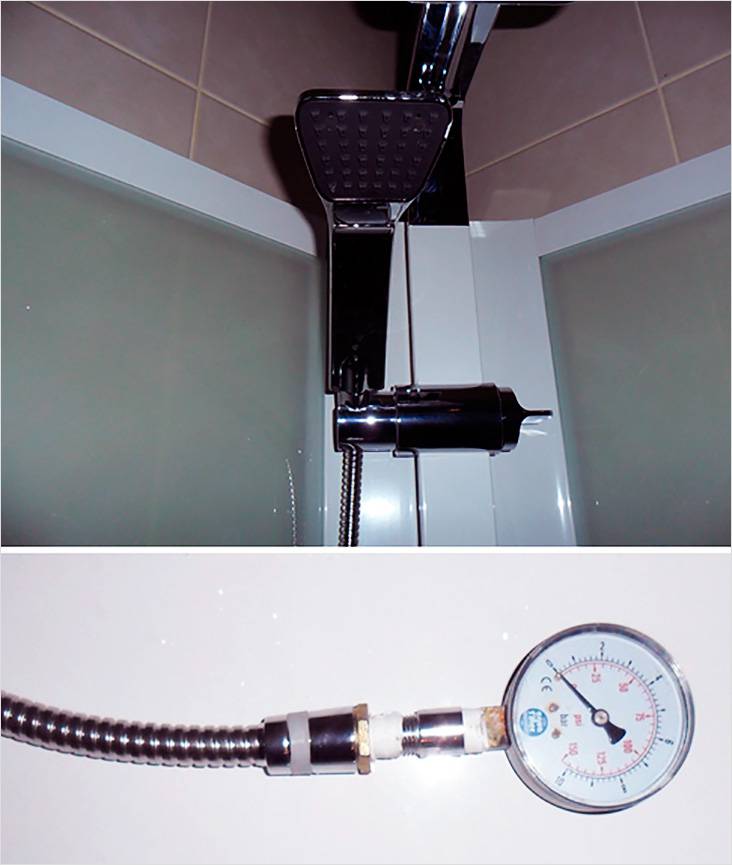

Після цього в душовій кабінці відкручуємо лійку і замість неї прикручуємо нашу конструкцію з манометром. При цьому важливо бути обережним, щоб гайці з-під лійки не загубилася ущільнювальна гумка, виглядає це так:

Манометр підключається до душового шлангу замість лійки

Тепер можна відкривати кран і вимірювати тиск води. При цьому важливо провести одну операцію: щоб в душі не було повітря, переведіть кілька разів подачу води з душу на кран. Повітря вийде, і ви зможете дізнатися величину тиску.

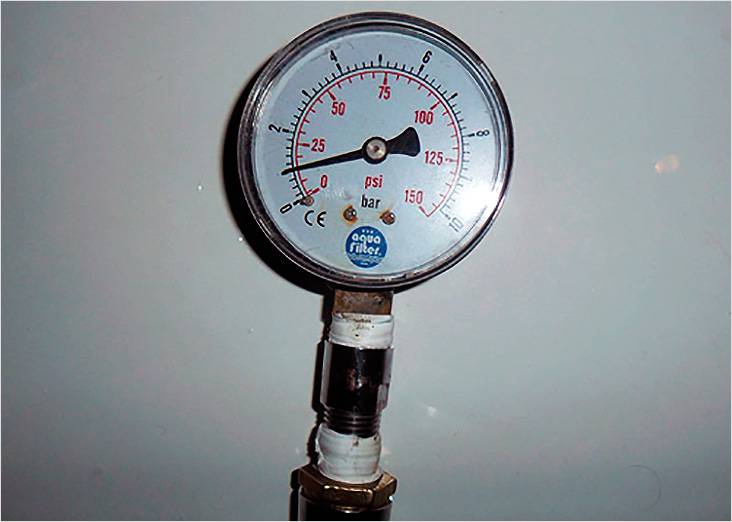

Отриманий результат вимірювання на манометрі

Але тут не варто поспішати з висновками. Справа в тому, що вода надходить в душ по складній системою трубопроводів. Більш того, відомо, що чим більше проходить поворотів вода і тонше труба (діаметр шланга набагато менше діаметра вхідної труби в квартиру), тим сильніший тиск падає. Тому таким способом ви зможете дізнатися тільки показник тиску на даному сантехнічному приладі. Якщо таку операцію провести, наприклад, біля пральної машинки, то показник буде трохи відрізнятися, так як діаметр шланга більше, ніж у душу.

Такий спосіб зручний тим, що можна визначити наявність засмічення в трубі. Наприклад, ви помітили, що у ванній кімнаті хороший напір води, а в кухні порівняно низький. Встановивши манометр і порівнявши показники, можна легко визначити, на якій ділянці трубопроводу утворився засмічення.

Безпосередньо перед від’єднанням душової лійки від шланга або демонтажем іншого сантехнічного приладу, не забудьте вимкнути воду. В іншому випадку вам не уникнути затоплення.

Відео: саморобний манометр для тиску

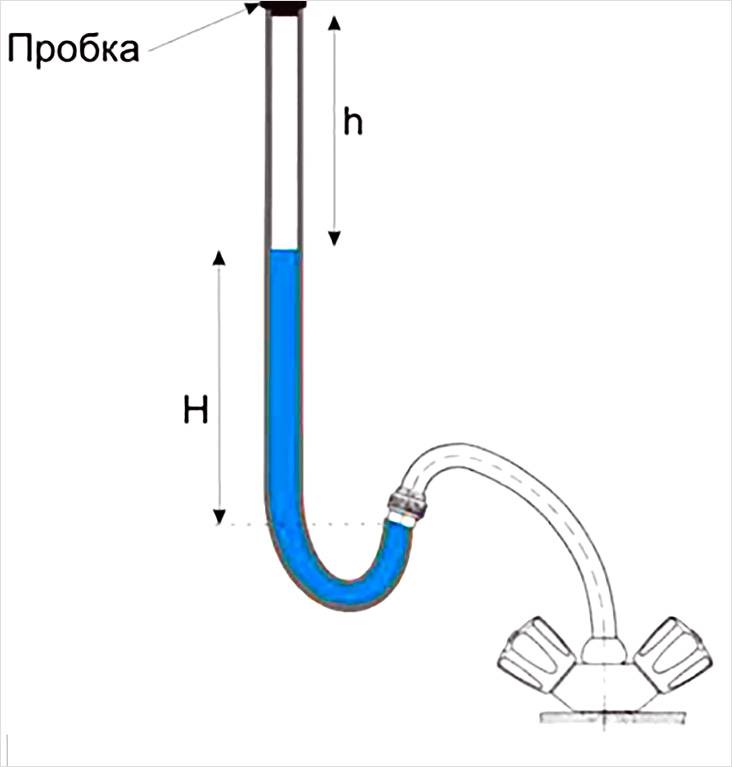

Використання шланга для обчислення тиску

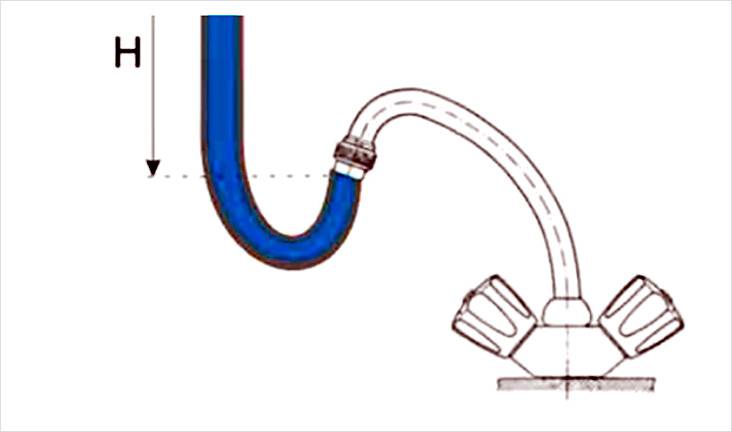

Якщо не точні, то приблизні вимірювання тиску можна зробити за допомогою звичайного шланга довжиною 2 метри. Цей метод переважно використовується тільки для вимірювання тиску на виході води з крана.

Важлива умова – використання прозорого шланга. Це дозволить провести необхідні вимірювання.

Процес вимірювання відбувається наступним чином:

Етапи робіт	Послідовність дій
Етап №1	На першому етапі необхідно шланг одним кінцем надіти на кран. При цьому діаметр шланга повинен бути таким, щоб його можна з легкістю одягнути на гусак змішувача.
Етап №2	Тепер необхідно потурбуватися про надійної герметизації. Для цього надітий шланг можна зафіксувати металевим затискним хомутом. Обов’язково на шланг одягається хомут для герметичності
Етап №3	Після цього шланг піднімається у вертикальне положення. Зверху його слід заглушити пробкою. Схема вимірювання тиску води по шлангу
Етап №4	Тепер можна відкривати воду, повністю відкрутивши кран. Через короткий час, у шлангу вода зупиниться на певному рівні.
Етап №5	Далі проводяться деякі обчислення. В першу чергу визначається довжина шланга від нульового рівня до пробки (це те місце, яке знаходиться на одному рівні з виходом води з гусака), дивіться на схемі: Тут вказана нульова точка Також вимірюється довжина шланга від корки до рівня води в шлангу.

Маючи всі вимірювання, слід зробити деякі обчислення за формулою:

Р = Ратм × Н0 ÷ Н1.

В цій формулі:

• Р – тиск у трубопроводі на виході з крана, вимірюється в атм;
• Ратм – тиск у шлангу до моменту відкриття крану, що вимірюється в атмосферах;
• Н0 – довжина шланга до початку випробувань від нульового рівня;
• Н1 – довжина шланга між пробкою і сталим рівнем води.

Але пам’ятайте, що такі обчислення будуть наближеними до реальності, точніше виміряти тиск можна методами, описаними вище.

Причини низького тиску води у водопроводі

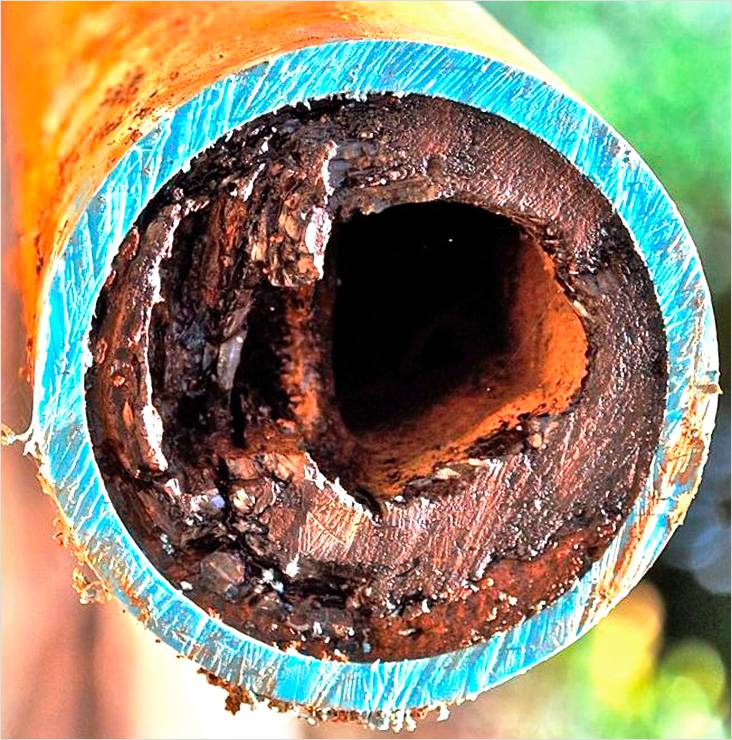

Є багато причин низького тиску води, одна з них — засмічені труби

Перш ніж робити які-небудь дії, важливо визначити причину низького тиску. У деяких випадках покупка і установка насосного обладнання проблему повністю не вирішать. Причини можуть бути різноманітні:

• витік води на водопровідній трасі;
• заростання внутрішнього діаметра труб;
• фільтр очищення води засмічений;
• несправний кран або інша запірна арматура.

Найчастіше причина низького тиску полягає в неякісне обслуговування постачальником води. Наприклад, комунальні служби навмисно можуть відключати роботу одного або декількох насосів з метою економії. У результаті споживач отримує воду, однак, її напір залишає бажати кращого.

Примітний той факт, що згідно з положенням Сніпа № 2.04.02 від 1984 року, а також постанови держави №307 від 2006 року мінімальний напір тиску води для одноповерхового будинку становить 1 атм. Якщо в будинку 2 поверхи, то 2,4 атм.

Зараз розглянемо кілька методів, як можна збільшити тиск води, а також детально розглянемо варіант з монтажем насосного обладнання.

Відео: причини низького тиску води в трубопроводі

У цьому відео розповідається про те, що тиск води може бути низьким через засміченого аератора:

Тут ви дізнаєтеся про те, що тиск води може впасти через засміченого фільтра, призначеного для грубої очистки:

А тут розповідається про те, чому з-за зворотного клапана може бути слабкий напір:

Як підвищити тиск

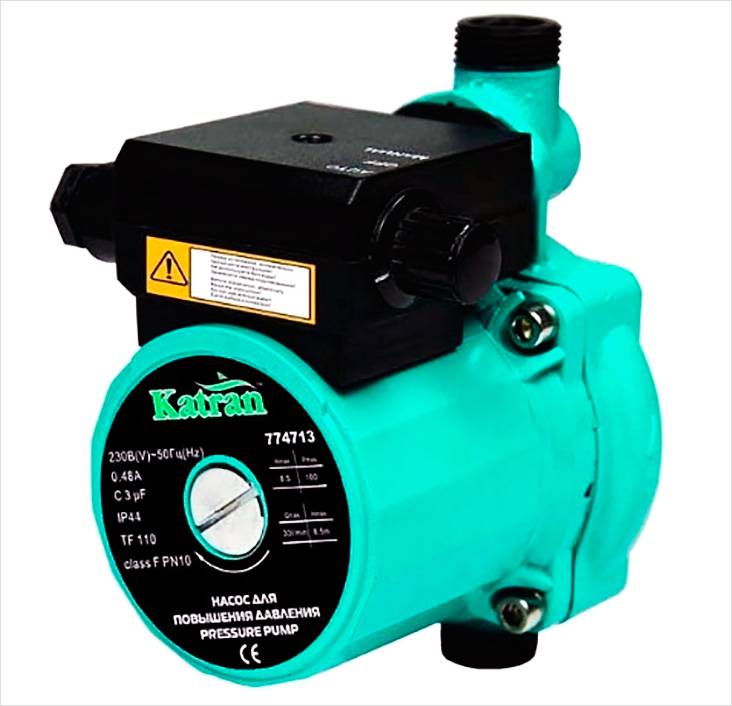

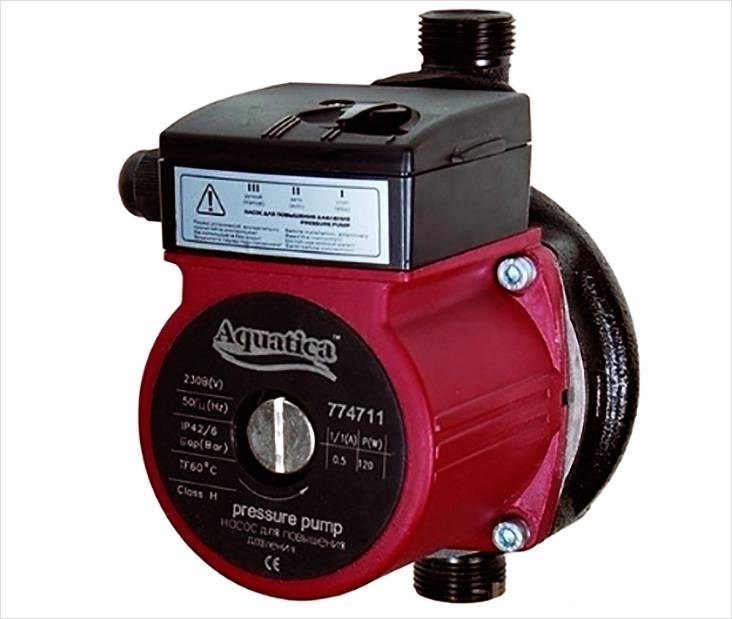

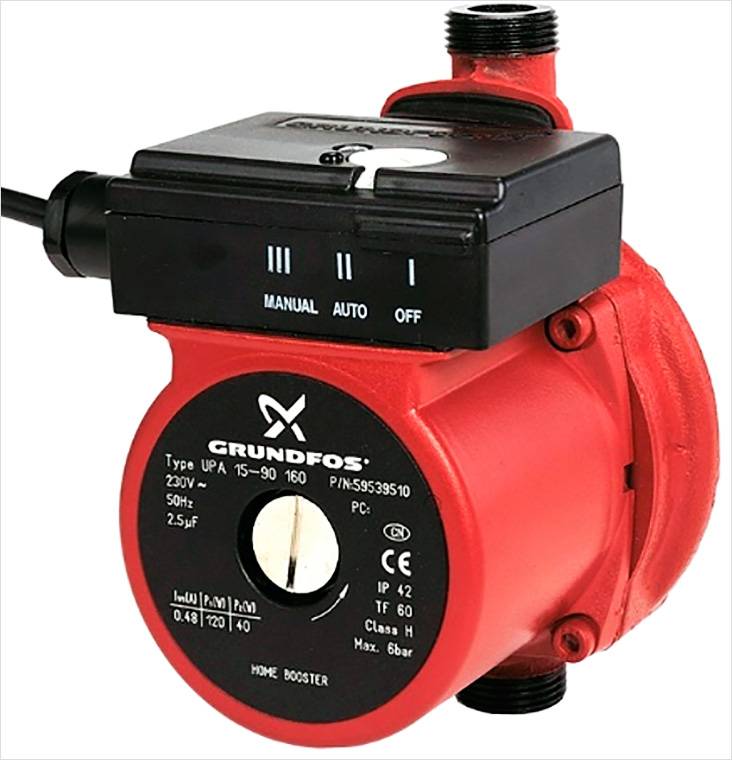

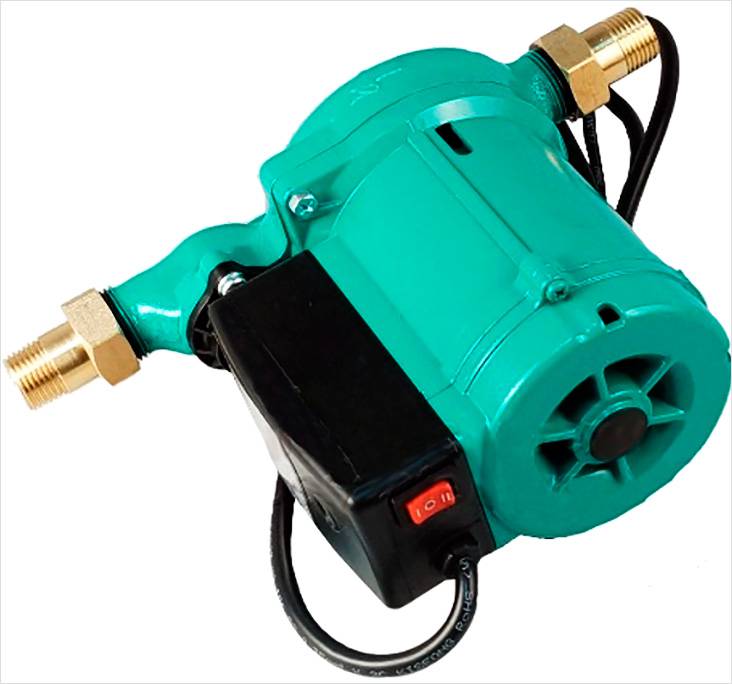

Одне з рішень підвищення тиску — монтаж насоса

Вважати, що монтаж насоса, це абсолютна панацея від проблеми низького тиску, було б абсурдно. Цей варіант можливий тільки в одному випадку – коли вода в трубопровід подається безперебійно. При постійних відключення води, якщо мова йде про міський магістралі, робота насоса вхолосту може привести до його поломки. Якщо немає води, то насос просто перегрівається, і мотор згорає. Вода є природним охолоджувачем. Однак і тут є вихід – установка спеціальної автоматики, наприклад:

• реле для захисту від сухого ходу;
• датчик рівня води;
• контроль потоку води.

Це обладнання призначається для того, щоб насос відключався при відсутності води. В результаті насос буде повністю захищений від можливих поломок.

Відео: захист насоса від сухого ходу

Якщо ви проживаєте в багатоквартирному будинку, установка насоса для підвищення тиску значно погіршує якість подачі води у ваших сусідів. Щоб не допустити цього, можна зробити деякі заходи. При цьому рішення для квартири, приватного будинку повинні бути різними. Чому? Зараз самі в цьому переконаєтеся.

Нюанси установки насосної станції

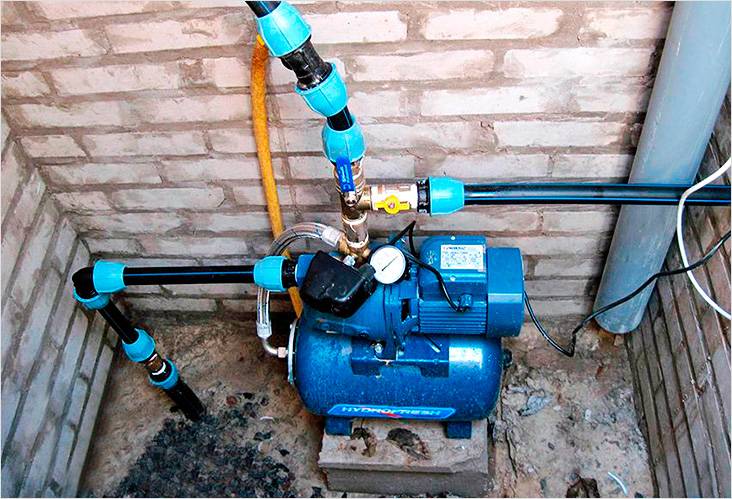

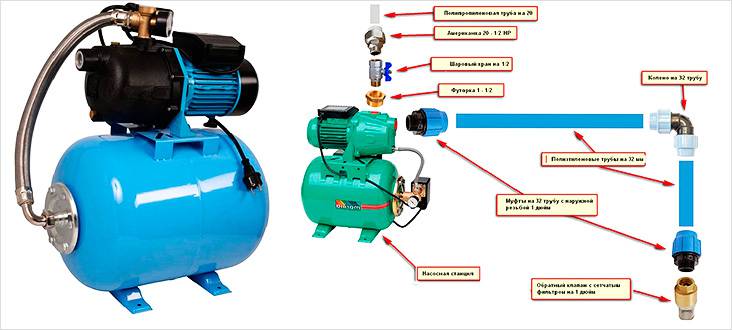

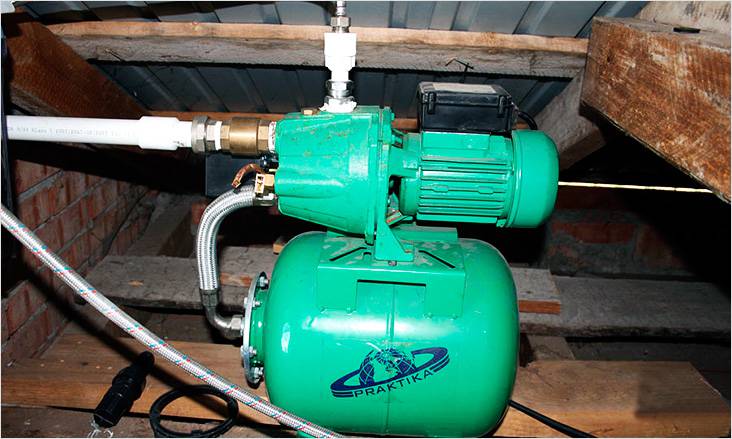

Монтаж насосної станції здатний вирішити проблему низького тиску

У цьому випадку обов’язковим складовим ланкою є відцентровий насос самовсмоктуючого типу. Це обладнання дозволить навіть при нульовому рівні тиску підняти воду з певної глибини на вхід. При цьому буде забезпечено достатній напір води.

Додатково така станція оснащується реле тиску. За рахунок цього при зниженні тиску в трубопроводі насос автоматично відключиться/включитися. Плюс до всього в акумулює баку буде створений запас води, що знаходиться під достатнім тиском. Вона витрачається тільки в тих випадках, коли буде спостерігатися її відсутність в магістралі. В результаті така установка забезпечує невеликим запасом води і необхідним тиском. Але цей метод актуальний тільки для приватних будинків.

Розглянемо такий приклад: як відомо, на останніх поверхах будинку мешканці найчастіше відчувають проблему нестачі води. Якщо вони почнуть її вирішувати вищезазначеним способом, то незабаром у всьому будинку, принаймні, у мешканців по одному стояку розпочнеться боротьба за струмінь води. В результаті це може закінчитися для вас штрафами від комунальних служб. Адже установка насосного обладнання без відповідних дозволів заборонена. Плюс до всього, установка насоса викличе дисбаланс у всій магістралі. Також майте на увазі, що самовсмоктуючі насоси мають технічні обмеження. Вони здатні підняти воду на висоту близько 8 метрів. Отже, якщо ви проживаєте на третьому поверсі, він буде працювати з натяжкою, не кажучи вже про поверхах, розташованих вище.

Відео: монтаж і запуск насосної станції

Установка резервного водопостачання – як правильно реалізувати

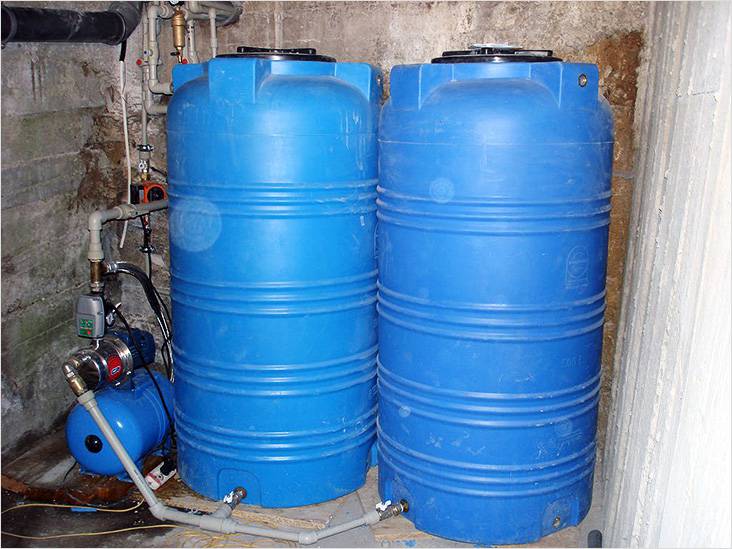

Пластикові бочки — відмінне рішення для створення резервного водопостачання

Ця система найбільш ефективна в тих випадках, коли у вас часу відключають воду. Встановлений резервуар наповнюється холодною водою. Весь подальший витрата води буде здійснюватися саме з неї. Вона укомплектовується насосом та іншим обладнанням. За рахунок цього забезпечується достатній тиск води по всьому будинку або квартирі. Плюс до цього вирішується проблема відключення води, у вас вона буде цілодобово. Її не буде тільки в тому випадку, якщо відключили електрику.

Монтаж резервного водопостачання легше реалізувати в приватному будинку. В квартирі досить проблематично виділити місце для встановлення резервної ємності. Хіба що у вас багато кімнат, і одну ви зможете виділити для таких потреб, або ви живете на останньому поверсі і ємність можна встановити на горищі. Таке рішення не буде викликати дисбаланс у водопровідному стояку.

Для реалізації проекту необхідно підібрати підходящу ємність. Найчастіше для цього застосовується пластиковий бак. Сьогодні можна знайти моделі різного літражу. Вибір обсягу бака буде залежати від орієнтовного витрати води у вашій родині. Для сім’ї з 3-4 чоловік досить ємності до 500 літрів.

Відео: резервне водопостачання в квартирі

Місце для установки бака

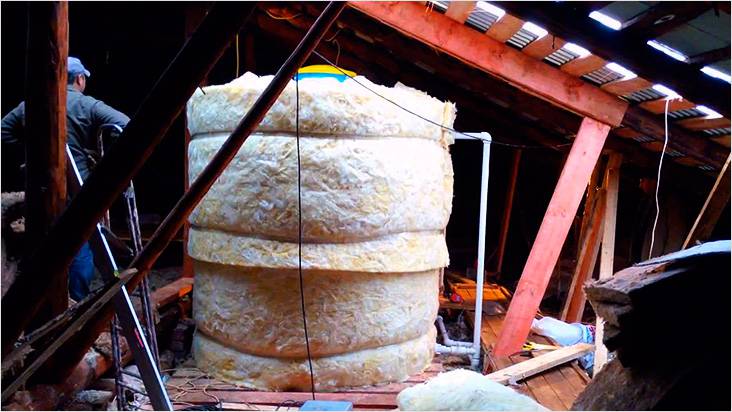

Накопичувальний бак можна встановити на даху, але обов’язково треба утеплити

Для квартир підходящим місцем може бути балкон/лоджія, комора, ванна та інші приміщення, де буде вільний доступ до неї. Якщо ви живете на останньому чи передостанньому поверсі, то є сенс розглянути варіант з установкою бака на горищі. Однак у цьому випадку ємність необхідно ретельно утеплити і подбати про заходи безпеки, щоб її не вкрали.

Якщо резервна бочка і насосне обладнання встановлюється всередині квартири, то важливо, щоб насос був безшумним. В іншому випадку це буде дратувати вас і створювати дискомфорт вашим сусідам.

Що стосується приватного будинку, то тут все набагато простіше. Обраним місцем може бути підвальне приміщення чи інше технічне приміщення. Головна умова, щоб воно було опалюваним.

Монтаж накопичувального бака

Отже, крім накопичувального бака необхідно придбати насос, бажано безшумний. У цій категорії можна знайти обладнання таких торгових марок:

• Grundfos MQ;
• RENS;
• Pedrollo 3 CPm тощо.

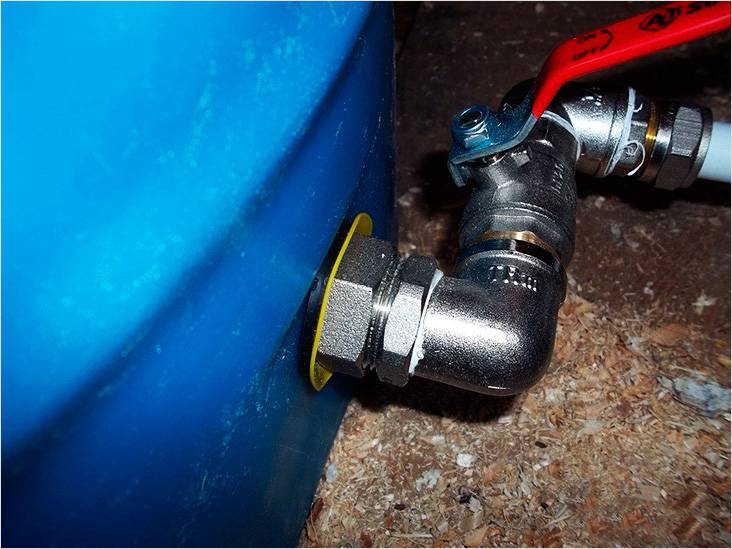

Підключення бака повинно виконуватися герметично

Також необхідно встановити автоматику, яка обов’язково включає реле захисту насоса від сухого ходу. Це реле буде подавати сигнал на насос про включенні/виключенні. Таким чином насосне обладнання буде захищено від поломки.

Щоб насос не включався при мінімальній витраті води, систему можна укомплектувати гідроакумулятором. Його обсяг буде безпосередньо впливати на періодичність включення/вимикання насоса.

Отже, вся схема резервного накопичувального бака буде працювати за таким принципом: як тільки включається вода в крані або змішувачі, включається насос і видає достатній тиск. Якщо ємкість запасу води вичерпана, реле подає сигнал на відключення насоса. Як наслідок, робота всієї системи буде безпечною і економічною.

Відео: особливості установки і складання накопичувальної ємності

Що стосується бочки, то необхідно її укомплектувати поплавцем. Як тільки вона наповнюється, поплавок перекриває подачу води. Система повністю нагадує принцип роботи зливного бачка на унітазі. Також монтується фільтр грубої очистки води. Він монтується на вході магістралі в будинок, а також перед насосом. Завдяки цьому ніякі з’єднання не будуть проникати в накопичувальний бак, а також в насос, що може вивести його з ладу.

Можна встановити додаткову систему фільтрації, це вже за бажанням. Але врахуйте, наявність фільтрів буде незначно знижувати тиск.

Також система резервного накопичувача води оснащується запірною арматурою, зворотними клапанами, необхідними фітингами та іншими комплектуючими. Детальніше у підключенні ви зможете розібратися, подивившись представлені в статті схеми.

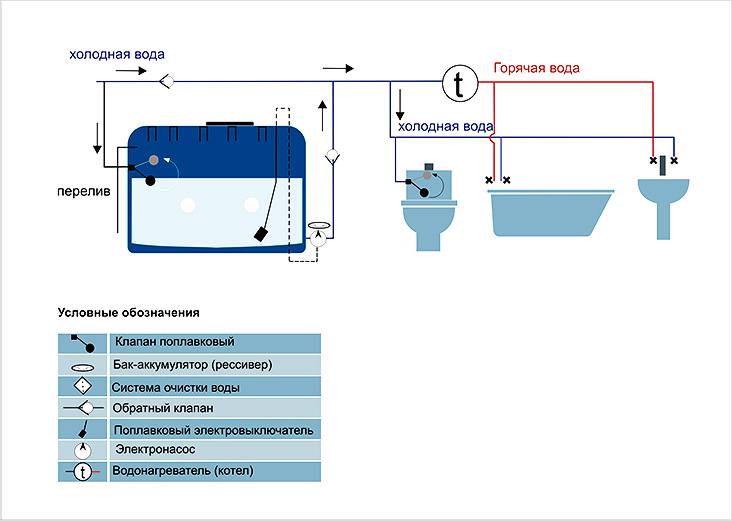

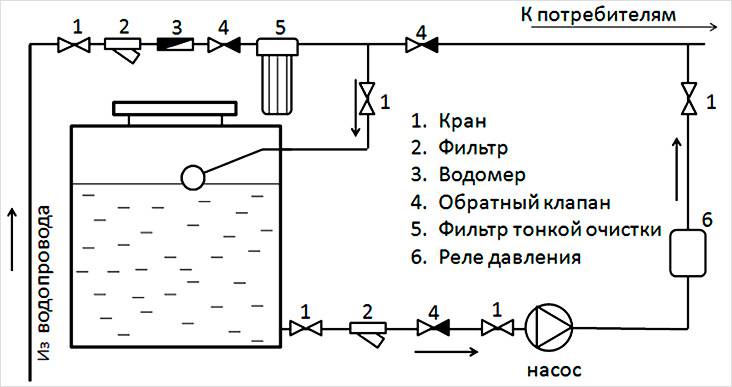

Схеми підключення бака резервного зберігання води

Схема підключення бака паралельно до системи водопостачання

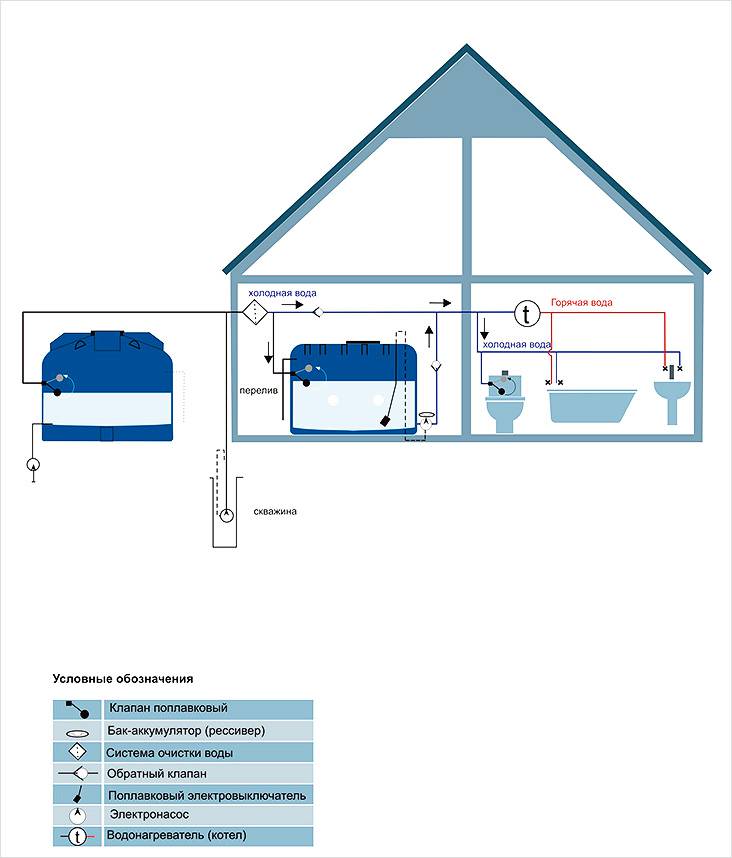

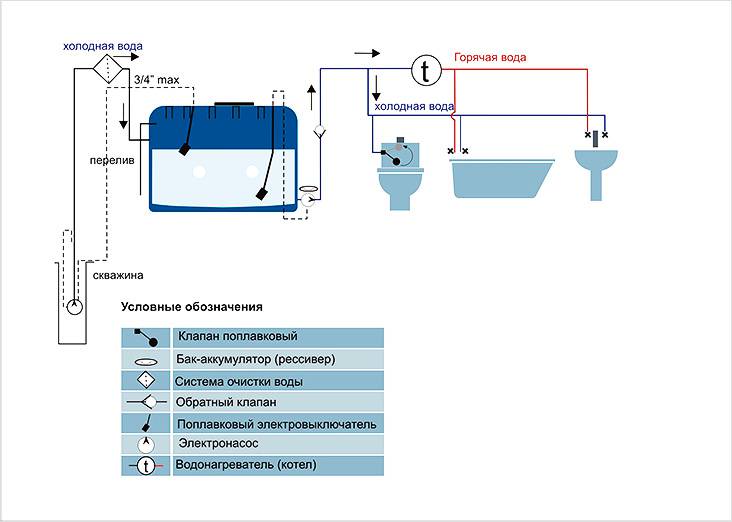

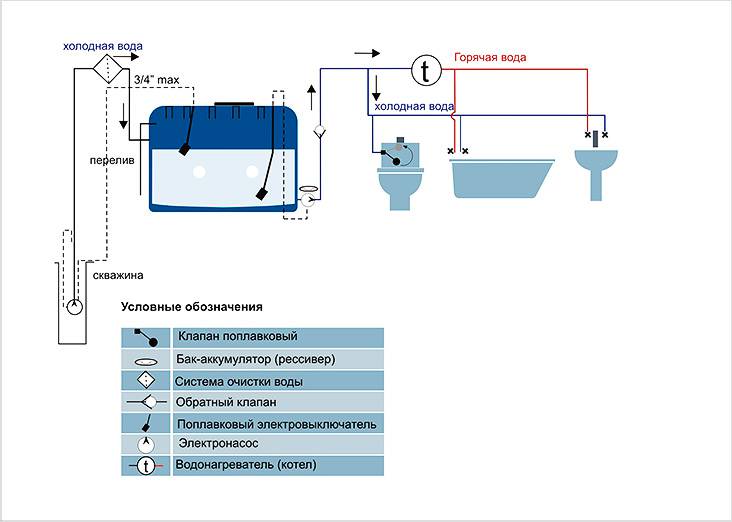

Схема підключення бака з використанням свердловини

Схема підключення бака з магістральним насосом

Схема підключення накопичувального бака для резервного зберігання води

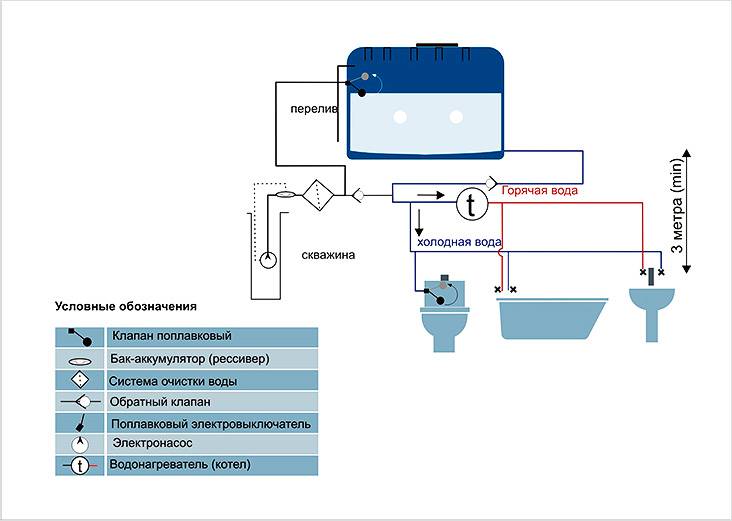

Схема підключення підвісної бака

Схема підключення накопичувального бака

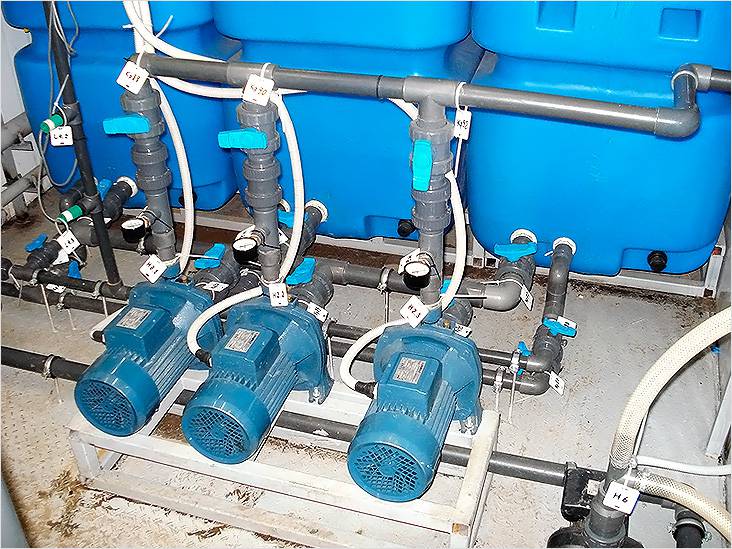

Насосна станція на весь стояк

Ще один варіант, що дозволяє збільшити тиск води в квартирі, це монтаж в підвалі потужної насосної станції, великий накопичувальної ємності та гідроакумулятора. У такому разі по всьому стояку в під’їзді підтримується необхідний тиск, а вода буде цілодобово. Хоча цей вихід здається оптимальним рішенням, реалізувати його вкрай складно. Далеко не всі ваші сусіди погодяться провести такі масштабні роботи, в силу фінансових міркувань. А деяким, наприклад літнім, і такого напору води в крані достатньо.

Принцип дії реле захисту сухого ходу

Реле призначається для контролю тиску води в системі. Якщо тиск опускається нижче заданої відмітки, то реле спрацьовує і розривається ланцюг живлення. Насос відключається і тим самим захищається від сухого ходу. Один з основних елементів реле – мембрана. Безпосередньо вона реагує на контактну групу і тиск. Якщо тиск води зменшується, то мембрана тисне на контактну групу, відключаючи в результаті харчування.

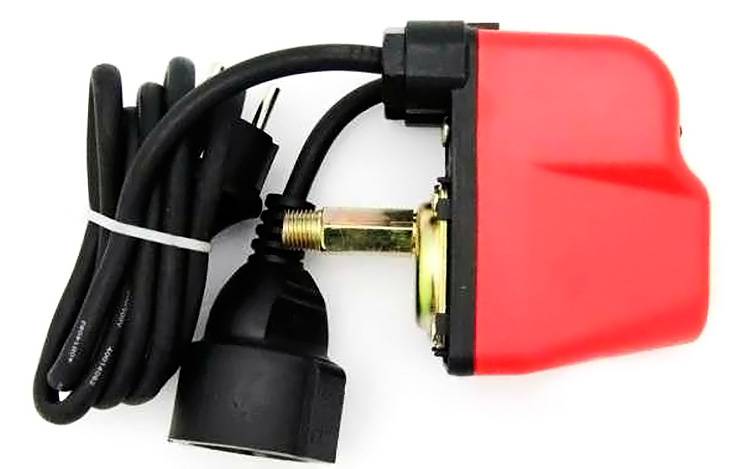

Реле для захисту від сухого ходу насоса

Виходячи із заводських налаштувань, реле може реагувати на тиск в діапазоні від 0,1 до 0,6 атм. При такому тиску реле спрацьовує і виключає сухий хід помпи.

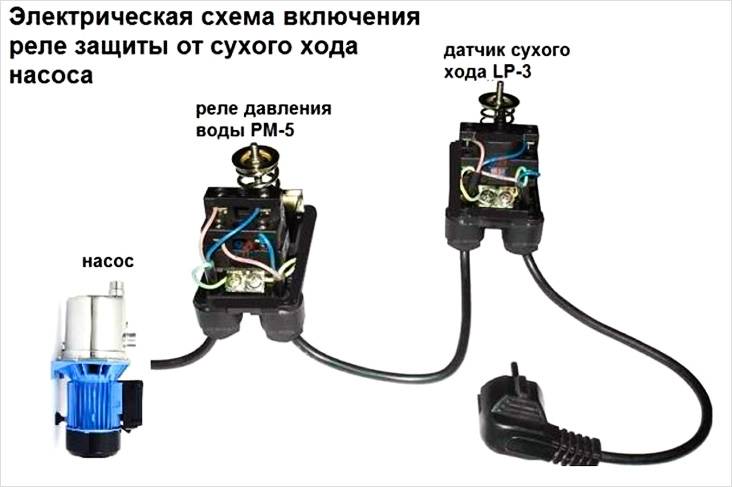

Схема підключення реле захисту від сухого ходу

Відео: реле сухого ходу

Реле і гідроакумулятор: чи можна поєднати в одну систему

Якщо ви у своїй системі використовуєте гідроакумулятор, то реле не забезпечить насосу 100% захисту від сухого ходу. Пояснюється це особливістю роботи даної системи. Реле встановлюється перед гідроакумулятором і реле тиску. Між захистом і насосом зазвичай коштує зворотний клапан. Як наслідок, мембрана всередині реле завжди знаходиться під тиском, який створюється гідроакумулятором.

Для наочності подивимося наступну ситуацію: у гидроаккумуляторе є невеликий запас води, при цьому в свердловині/резервної ємності її немає. Притому що нижній поріг тиску зазвичай встановлюється в районі 1,4–1,6 атм, мембрана в реле не спрацює, так як за фактом тиск в системі є. Це призведе до того, що насос почне працювати в суху. Помпа вимкнеться тільки в двох випадках: коли вода витратиться з гідроакумулятора, або коли згорить насос. Якщо подібне відбувається, коли в системі є подача води, то ніякої загрози це не несе. Інша справа, коли подібне трапляється при відсутності підживлення. Наприклад, вночі злили бачок, помили руки, бачок набрав воду. При цьому насос, природно, включається, але сигнал на відключення немає. Вранці насос, швидше за все, вже буде поламаний.

Враховуючи це, якщо система оснащується гідроакумулятором, краще користуватися іншими пристроями захисту від сухого ходу.

Відео: навіщо потрібен гідроакумулятор, як його підключити і розрахувати

З цього відео, ви зможете дізнатися про те, яку роль виконує гідроакумулятор:

У цьому сюжеті розповідається про принцип дії гідроакумулятора:

А з цього відеоролика ви зможете дізнатися про те, як розрахувати ємність гідроакумулятора:

Датчик рівня води – альтернатива реле сухого ходу

Такі датчики монтуються в резервних банках, а також у разі використання свердловин/колодязя. У нашому випадку розглянемо поплавковий датчик, хоча існує його аналог – електронний.

Поплавковий датчик буває двох типів:

1. На випорожнення (цей датчик запобігає сухий хід помпи).
2. На заповнення (цей датчик запобігає перелив води).

У нашому випадку датчик на спорожнення якраз підходящий варіант, щоб повністю виключити сухий хід помпи:

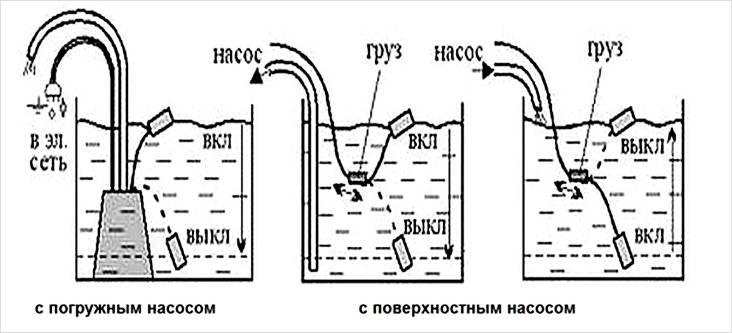

Схема з використанням датчика на спорожнення

Принцип роботи простий: при наявності рідини в ємності датчик-поплавок знаходиться нагорі, при опусканні рівня, щоб ланцюг електромережі роз’єдналася, опускається датчик. Як наслідок, насос буде повністю відключений. Він не буде включатися до тих пір, поки рівень не відновиться до необхідного показника, і датчик знову дасть сигнал на включення.

Для запобігання роботи помпи вхолосту, кабель поплавця підключається в розрив фазного проводу.

Відео: поплавкові захист насоса від сухого ходу

Реле тиску води для контролю роботи помпи

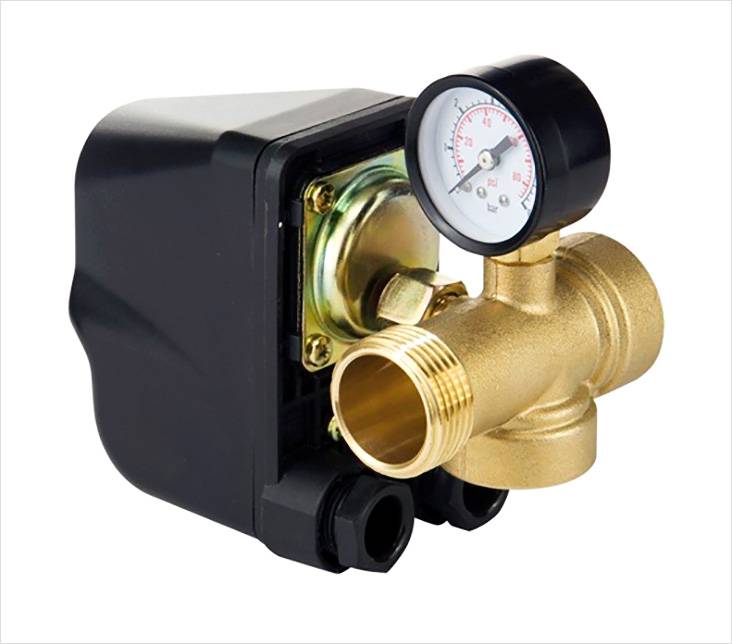

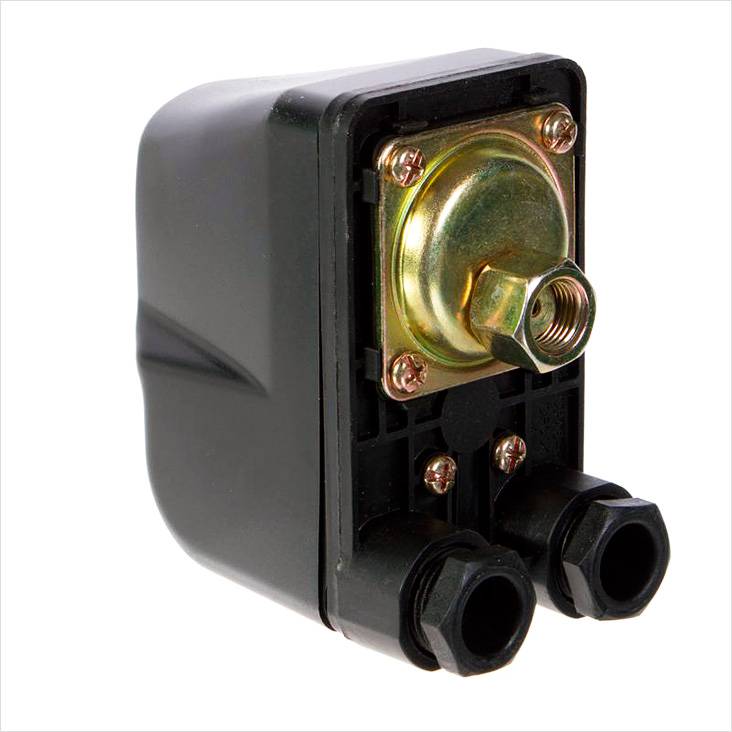

Реле тиску води

Реле тиску складається з двох елементів: один гідравлічний, інший електричний. В гідравлічній частині є мембрана. Вона тисне на дві пружини (маленьку і велику). За рахунок цього подається сигнал на включення/вимикання насоса. Що стосується електричної частини, то тут знаходиться група контактів, які замикають/розмикають електричне коло, детальніше дивіться на схемі:

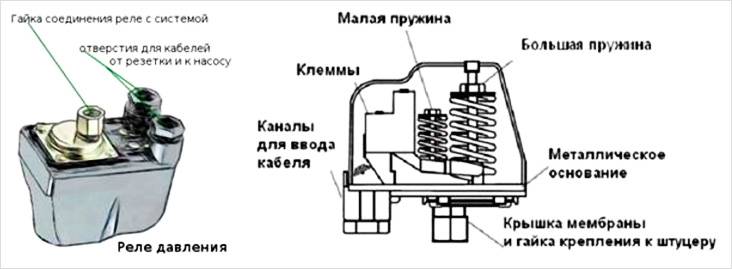

Схема пристрою реле тиску води

Варто зауважити, що реле випускаються в двох типах:

• електронне;
• механічне.

Враховуючи, що механічне реле дешевше, воно частіше використовується при облаштуванні водопровідних систем.

Схема підключення реле тиску

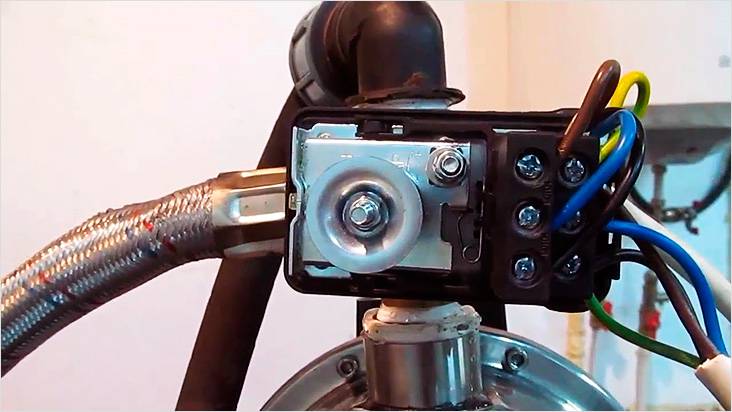

Підключення реле тиску

Відштовхуючись від його будови, стає зрозумілим, що підключення відбувається в два етапи, спочатку до електричної частини, потім до водопроводу. Цей прилад немає необхідності пересувати, з цієї причини його установка здійснюється стаціонарно. Розглянемо, як зробити підключення до електричної частини і до водопроводу.

Підключаємо електричну частину

Це необов’язково, але краще організувати окрему електричну лінію для реле тиску, так більше ймовірності, що воно прослужить довше. Для цього провід підводиться до електрощитка, і монтується індивідуальний УЗО.

При підключенні реле тиску обов’язково необхідно заземлення. Пояснюється це тим, що в цьому пристрої поєднуються вода і електрика, що вже є небезпечним.

Всередині реле є 3 пари контактів, кожен з яких має своє призначення:

1. Заземлення.
2. Для підключення нульового і фазного проводу від щитка управління.
3. Для проводів від помпи.

Підключення здійснюється згідно зі схемою від виробника.

Підключаємо до водопроводу

Самий простий і доступний спосіб підключення реле тиску до водопроводу – монтаж спеціального перехідника, на якому є необхідні виходи. Для цієї мети використовується пятивыводной штуцер, дивіться схему підключення:

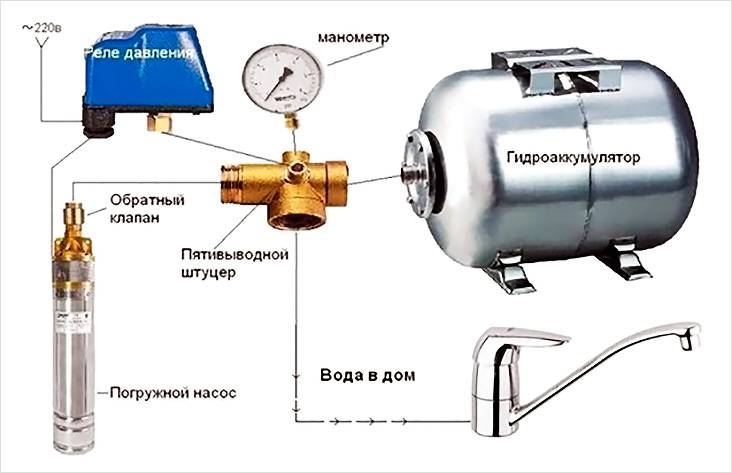

Схема підключення реле до водопроводу

До цього штуцера підключається: манометр, гідроакумулятор, насос, вихід на водопровідну мережу всередині будинку і саме реле тиску. Завдяки манометру буде набагато легше здійснювати контроль за тиском у системі і регулювати реле.

Така схема підключення має свої переваги. Вода в будинок буде надходити, минаючи гідроакумулятор. Спочатку вода буде надходити в крани, а тільки потім буде заповнюватися бак.

Відео: підключення реле тиску

Регулювання реле

Процес регулювання розглянемо на прикладі моделі реле тиску РДМ-5:

Реле тиску RDM-5

В ньому можна здійснювати індивідуальну настройку під ту чи іншу водопровідну систему. Як правило, нове (заводська) реле має стандартні налаштування, на ньому встановлений мінімальний поріг тиску 1,5 атм, а максимальний поріг 2,9 атм. При неободимости ці показники можна самостійно перевстановити.

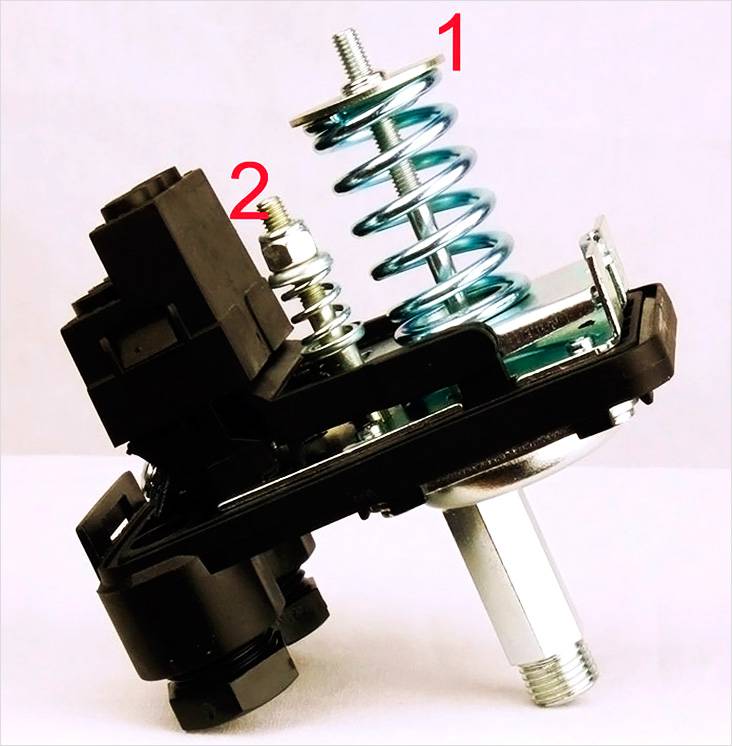

Дві пружинки для регулювання реле тиску

Як ми вже говорили вище, реле має дві пружинки – маленьку і велику. Так от, регулювання здійснюється за допомогою підкручування гайок на пружинах. Якщо послабити гайки, то тиск падає, якщо затягнути, то тиск збільшується. Один оборот гайки в середньому дорівнює 0,6–0,8 атм. З цієї причини не варто сильно їх крутити.

Класифікація насосів для підвищення тиску води

Виділяються технічні характеристики, за якими розрізняють помпи:

• режим роботи;
• принцип охолодження;
• застосування.

Класифікація насосів	Типи пристроїв
За призначенням	Такі насоси поділяються на два види: Універсальні. Це ті, які застосовуються для будь-якого типу води. Однотипні. Тут маються на увазі насоси, які можуть застосовуватися тільки для холодної або гарячої води.
За способом охолодження	Пристрої мають різні системи охолодження, зокрема, виділяються такі види: Мокрий ротор (мається на увазі охолодження водою). Охолодження досягається за рахунок рідини, що перекачується. Ротор з робочим колесом розташований у воді. Сухий ротор (мається на увазі охолодження повітрям). Охолодження досягається за рахунок лопатей вентилятора, які закріплені на валу. При всьому цьому мотор не має прямого контакту з водою.
По режиму роботи	Тут два типи насосів ручний або автоматичний: Ручний. Робота насоса повністю відбувається в безперервному режимі. Відключення/включення насоса виконується вручну. Вкрай важливо не допустити перегріву мотора. Автоматичний. У цьому випадку насос оснащений автоматикою. Як тільки кран відкривається, насос спрацьовує, відповідно коли кран закривається, насос перестає працювати.

Насос і насосна станція: переваги та недоліки

Насос і насосна станція мають свої особливості, які зазначено в таблиці:

Тип насоса	Переваги	Недоліки
Насос для підвищення тиску	Тут можна відзначити невеликі розміри, що дозволяє встановлювати його в різних приміщеннях. Насос має невелику вагу. Деякі моделі безшумні. Це особливо зручно для квартир. Можна монтувати насос безпосередньо на водопровідну трубу. Таке обладнання має порівняно невисоку вартість.	Один з явних недоліків у тому, що такі насоси не здатні підняти рівень тиску на кілька порядків.
Насосна станція	Одне з відмінностей такої станції в тому, що вона здатна забезпечити житлову площу необхідним тиском. Її робота здійснюється в автоматичному режимі, що значно спрощує процес експлуатації.	Тут більше недоліків, однак, вони, швидше, відносні. Насосні станції складніше монтувати. Також вона має великі габарити, що обмежує її використання. При роботі видає значний шум, що неприйнятно для квартир в багатоповерховому будинку. Враховуючи це, для встановлення станції краще виділяти окреме приміщення. Крім усього іншого, вона має високу ціну.

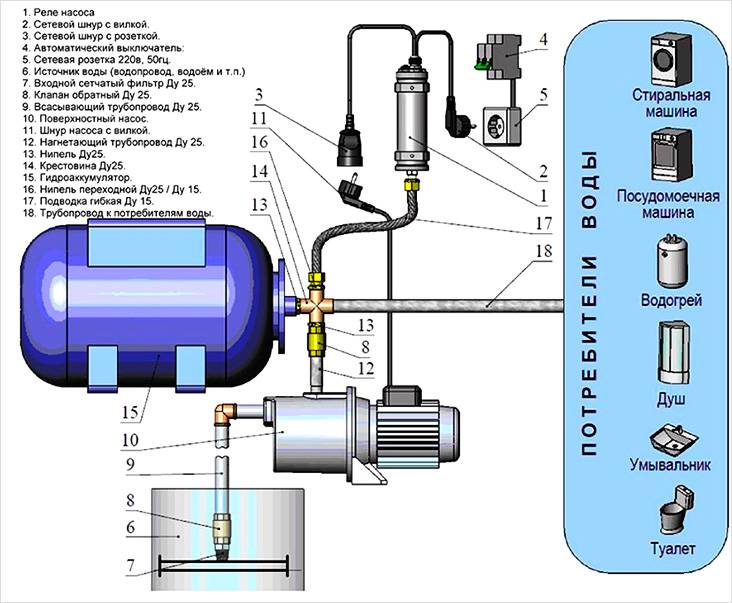

Насосна станція: принцип роботи

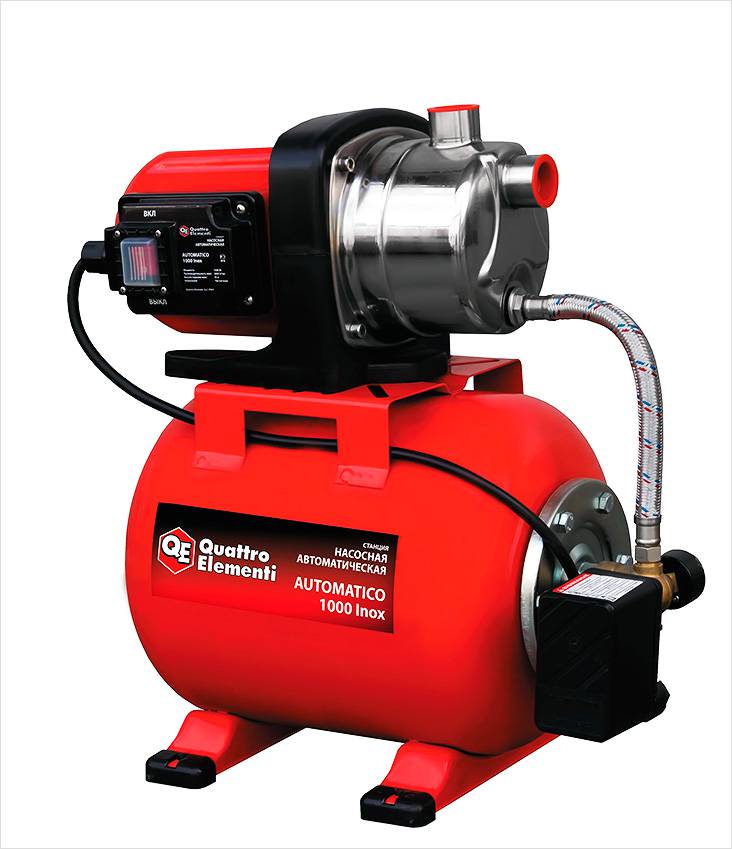

Насосна станція для підвищення тиску води

Що стосується насосної станції для підвищення тиску, то для її впровадження потрібно докласти чимало зусиль. Однак результат щодо збільшення напору води в трубопроводі буде вражаючий. Отже, для її впровадження буде потрібно додаткове обладнання:

• реле для управління системою;
• відцентровий насос;
• гідроакумулятор.

При її використанні споживач користується водою, яка накопичується в гидроаккумуляторе. Її використання повністю виключає ймовірність стрибків тиску. Ви зможете користуватися водою, навіть якщо подача води припинена. Робота насосної станції регулюється реле. Якщо тиск падає, то помпа відключається.

Види насосних станцій

Всі насосні станції поділяються на 2 види:

• ежекторні з виносним або вбудованим ежектором;
• безэжекторные.

Що стосується ежекторних, то вони обладнуються струминно–відцентровим насосом (зваженим). Моделі з вбудованим ежектором менш чутливі до наявності повітря в системі і забезпечують високий напір води. Мінус – нездатність підняти воду з великої глибини і сильний шум при роботі.

Ежекторна насосна станція

Щоб підняти воду з глибини 20 і більше метрів, потрібно станція з виносним ежектором. Цю насосну станцію можна ставити на віддаленій відстані від свердловини до 40 м. Якщо говорити про недоліки, то це висока чутливість до брудної води і наявності повітря в системі.

Що стосується безэжекторных насосів, то для подачі води застосовується спеціальна багатоступенева конструкція. Її робота практично безшумна. Такий насос споживає менший обсяг електроенергії. Однак глибина всмоктування не більше 9 метрів.

Насосні станції поділяються за типом використовуваного бака:

• Накопичувальний. Бак монтується окремо від станції, кріпиться під стелею, встановлюється на горищі і тому подібному. Такий накопичувач сьогодні практично не використовується, так як він має велику вагу, становить ризик затоплення і не забезпечує достатнього напору.
• Діафрагмовий бак. Ємність монтується в підвальному приміщенні, так як рівень води регулюється акумулятором. Бак має невеликі розміри. Переважно використовується для неглибоких свердловин.

Крім того, насосні станції поділяються на джерела водопостачання:

• Глибинні. Наявність надійного корпусу. Пристрій можна повністю занурювати у воду.
• Непогружные. Ежектор розміщується зверху, а у воду опускається шланг. Однак такий насос можна використовувати при заляганні води не глибше 9 метрів.

На що звертати увагу при виборі пристрою

Якщо ви вже підійшли до купівлі насоси для підвищення тиску, то важливо звернути увагу на кілька важливих параметрів:

• перетин діаметра труби;
• максимальна потужність і видається тиск;
• працездатність;
• який рівень шуму видається при роботі;
• для яких систем водопроводу можна використовуватися гаряча/холодна вода;

Обов’язково враховуйте той факт, що куплений вами насос в середньому здатний збільшити тиск води до 4 атм і до 40%. Тому їх використання можливе в умовах постійного тиску води в трубопроводі дорівнює 1,5 атм.

Крім усього іншого, вам слід визначити якість вашої проводки. Нерідко новий встановлений насос не здатний видавати необхідного тиску з причини слабкої напруги. Тому, можливо, буде потрібно проведення індивідуальної лінії.

Важливі технічні характеристики

Нижче в таблиці наводяться деякі технічні характеристики, на які обов’язково слід звертати увагу при виборі насоса:

Характеристики	Опис параметрів
Максимальний напір	Цей показник вказує на максимальне підвищення тиску води в системі. Вкрай важлива характеристика, особливо якщо у вас будинок в два поверхи, а насос буде встановлений в підвалі. Якщо неправильно підібрати, то насос не виконуватиме свого головного призначення.
Максимальна подача	Ця характеристика вказує на об’єм води, який здатна прокачати помпа за певний час. Вимірювання можуть зазначається у таких форматах: в хвилинах і літрах (л/хв); в годинниках і кубометрах (м3/год). Але тут будьте уважні, так як зазвичай вказується максимальне значення. Щоб визначити реальні параметри, розділіть показники на два.
Потужність (номінальна/максимальна)	Вимірювання здійснюється в ватах (Вт). Цей показник вказує на продуктивність двигуна, який приводить в роботу крильчатку. Віддавайте перевагу самим потужним моделям насоса. Це буде гарантією високого тиску.
Температурний режим	Насос для підвищення тиску може використовуватися тільки для гарячої або холодної води. Тому зверніть увагу на позначку, яка позначається в градусах.

Моделі підвищувального насоса

Тепер розглянемо моделі та особливості різних водяних насосів, які можна використовувати для підвищення тиску. Також варто зауважити, що в кожному окремому регіоні нашої країни ціни можуть незначно відрізнятися:

Модель	Характеристики
Spurt 15WBX-8	Це вихровий насос, який можна встановлювати в квартирі багатоповерхового будинку. Він відрізняється наступними технічними параметрами: маса – 2,24 кг; продуктивність – 8 л/хв; потужність – 0,09 кВт; робочий тиск – 6 бар; максимальна вихідна тиск 0,3 бар; автоматична робота; охолодження здійснюється за принципом сухого ротора.
Aquatica 774715	Використовується для установки в приватному будинку: маса – 2,8 кг; продуктивність 10 л/хв; потужність – 0,09 кВт; автоматична робота; принцип охолодження – мокрий ротор.
Euroaqva 15WB-10	Часто використовується для установки в приватному будинку для підвищення тиску води і для нормального функціонування сантехніки: маса – 3,3 кг; продуктивність: 14 л/хв; потужність: 0,12 кВт; автоматична робота; принцип охолодження – сухий ротор.
Katran 774713	Можна встановлювати як в приватному будинку, так і в квартирі: маса – 2,7 кг; потужність – 0,1 кВт; автоматична робота; принцип охолодження – мокрий ротор.
Grundfos UPA 15-90	потужність – 118 Вт; максимальний напір – 8 м; витрата – 1,5 м3/год;
WILO PB 088-EA	потужність – 90 Вт; максимальний напір – 9,5 м; максимальний витрата – 2,1 м3/год;
Wester WPA 15-90	потужність – 120 Вт; максимальний напір – 9 м; максимальний витрата – 1,5 м3/год; Цей тип насоса може працювати в різних режимах: без захисту сухого ходу; з автоматикою; при надходженні води насос не включається.

Відео: особливості підвищувальних насосів

Самостійний монтаж насоса, підвищувального тиску

Насос для підвищення тиску можна змонтувати самостійно

Технологія монтажу насоса для підвищення тиску практично нічим не відрізняється від установки звичайного циркуляційного насоса. Процес роботи складається з декількох послідовних етапів:

1. Вибір відповідного місця для насоса та гідроакумулятора.
2. Монтаж гідроакумулятора.
3. Монтаж труб для підключення.
4. Кріплення насоса.
5. Обв’язка насоса і гідроакумулятора.

Подібний комплект насоса, по суті, нагадує звичайну насосну станцію.

Отже, роботи відбуваються в такому порядку:

• В першу чергу закріплюєте побутовий насос в обраному місці, деякі моделі насосів необхідно монтувати тільки горизонтально, тому обов’язково враховуйте цей параметр.
• Встановлюєте гідроакумулятор.
• Враховуючи, що насос монтується на подачі водопроводу, то відразу при вводі в будинок монтується зворотний клапан.
• Вже після по лінії підключається насос для підвищення тиску.
• Далі приєднується хрестовина, за напрямком від насоса також монтується зворотний клапан.
• 3 виходу на хрестовині будуть направлені до гідроакумулятора, реле керування насосом і по напрямку до джерел води.
• Всі електричні з’єднання повинні бути максимально герметичними.
• Цю систему можна укомплектувати стаціонарним манометр для вимірювання тиску води в системі.
• На систему керування (реле) встановлюється індивідуальне УЗО.

Принцип такого підключення заснований на схемою, яка наводиться нижче:

Схема підключення насоса

Важливо врахувати деякі нюанси, якщо роботи ви виконуєте у приватній квартирі. На вводі обов’язково повинен бути встановлений кран. Безпосередньо перед початком робіт слід перекрити. При установці підкачуючого насоса не переплутайте напрям стрілок, які повинні бути спрямовані в бік від подачі.

Всі з’єднання повинні бути максимально герметичними, що дозволить уникнути витоку води і тиску. Тому ретельно упаковуйте кожен стик. Інші подробиці монтажних робіт ви зможете знайти в пропонованих відеоматеріалі до цієї статті. Ви дізнаєтеся, як встановити насосне обладнання з автоматикою самостійно.

Отже, ми розглянули з вами питання про збільшення напору в системі водопроводу з різних сторін. Безумовно, всіх ситуацій описати неможливо. Якщо ви маєте інший досвід у цій сфері або згадали про інші нюанси робіт, то обов’язково пишіть коментарі до цієї статті.

Відео: особливості монтажу насоса для підвищення тиску
