Пальовий фундамент своїми руками

Якщо ви почали рити котлован під фундамент майбутнього будинку і по мірі заглиблення виявили, що ґрунт не підходить для стрічкового фундаменту, то вам доведеться міняти тактику. Чому? Тому що низька щільність землі або наявність грунтових вод не дадуть можливості звичайного фундаменту зберігати свою міцність і цілісність побудованого на ньому вдома. У такому випадку оптимальним рішенням буде виготовлення пальового фундаменту, який дозволить досягти необхідного результату. Існує кілька варіантів вирішення цієї проблеми. У цій статті ми розглянемо, як можна зробити пальовий фундамент своїми руками.

Пристрій пальового фундаменту

Фундамент зсередини

Технологія забивання паль в місцях частих затоплень особливо актуальна, і знайшла широке застосування в будівництві будинків. Раніше в якості паль використовували колоди, які вручну забивалися в грунт. Це дозволяло побудувати будинок, підняте над поверхнею землі до двох метрів, що захищало будова під час чергового затоплення. Хоча цей метод копітка, він ефективний, тому і в наш час така технологія знайшла застосування. Особливо вона актуальна, коли майбутня споруда споруджується на відносно слабкому грунті.

Пальовий фундамент

Пальовий фундамент має ряд переваг, які дозволяють йому бути найбільш затребуваним серед будівельників. Використання паль дозволяє обійтися без траншей, опалубка, в такому разі не доведеться засипати пазухи. Більш того, палі забиваються в землю спеціальною технікою, що істотно полегшує працю.

Для буронабивної палі можна пробити свердловину за допомогою ручного бура. Така технологія, яка полягає у виготовленні пальового фундаменту без використання техніки, дозволить облаштувати підстава своїми руками.

Переваги

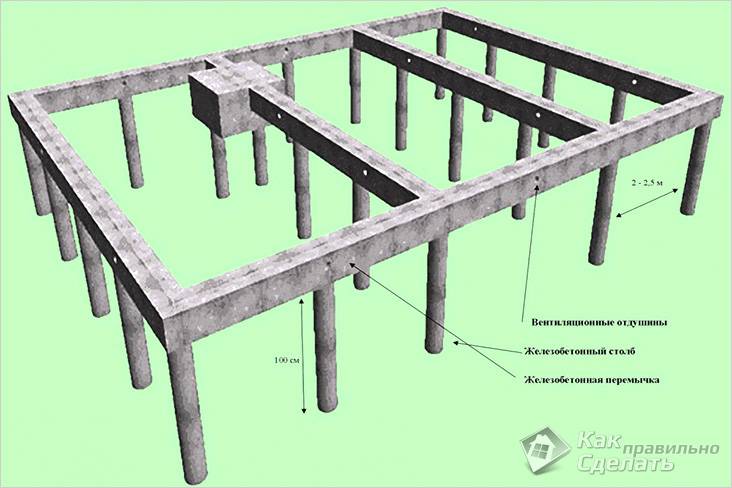

Схема фундаменту

Найчастіше при будівництві будинку виявляється, що верхній шар грунту досить слабкий. До таких видів грунту можна віднести:

насичену перегноєм,
торф,
лессовидную,
з ґрунтовими водами, близькими до поверхні.

Якщо грунт на вашій ділянці підходить під жодну з цих описів, а побудувати будинок необхідно, то в цьому випадку ідеальним рішенням проблеми буде пристрій пальового фундаменту. Також, завдяки використанню цієї технології, значно знижується обсяг земельних робіт.

Для палі довжиною в три метри і діаметром 300 мм необхідно вирити 0,2 м3 землі. Якщо ж використовується стрічковий фундамент, то обсяг земельних робіт збільшуватися в кілька разів.

Ще можна додати і той факт, що великі гори землі, що залишилися від риття траншей для стрічкового фундаменту, необхідно буде вивезти, що призведе до додаткових витрат.

Основні характеристики та види

Пристрій пальового фундаменту може відрізнятися в залежності від вибору паль, а також способу їх виробництва. Такий фундамент може мати відмінності по глибині занурення паль, їх розміщення та видами розгорток. Що ж являють собою палі? Вони нагадують довгий стрижень, який занурюється прямо в грунт. Головним чином, здійснюється занурення готової палі. Щоб захистити її від розколювання при ударах по ній, на верхній кінець монтується сталеве кільце. Також існує технологія виготовлення паль в самій свердловині. Для цього пробурюється свердловина, яка потім армується і бетонується.

Розглянемо більш детально, в чому полягають відмінності паль.

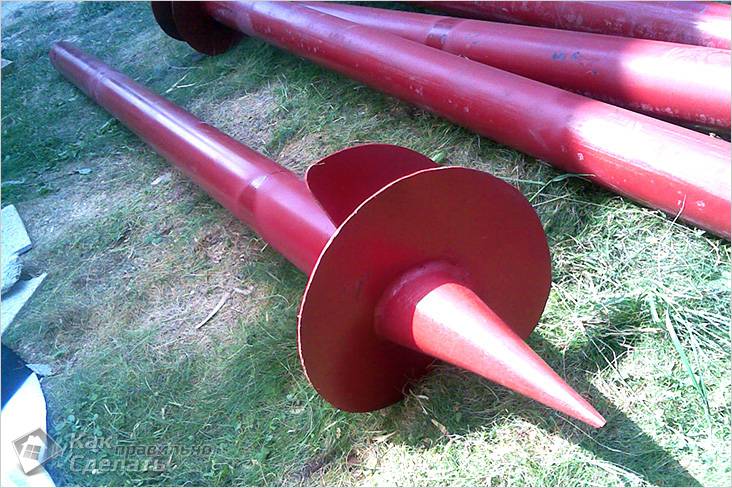

І так, процес занурення паль має відмінності. Наприклад, гвинтові палі, що нагадують свердло, занурюються методом закручування.

Гвинтові палі

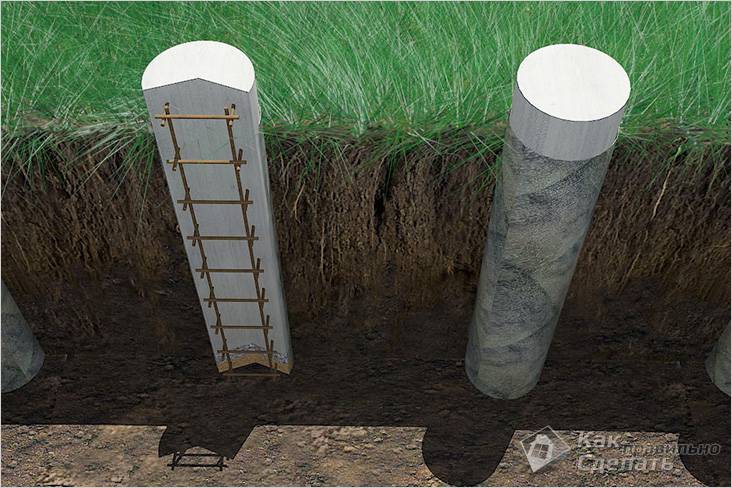

Також існують набивні бетонні або залізобетонні палі. Їх виробництво здійснюється в самій грунті в заздалегідь підготовленій свердловині. Після закінчення підготовчих робіт виконується армування з металевого каркаса і бетонування. Існує варіант бурових залізобетонних паль, що занурюються вже готову свердловину. Ну і забивні палі, які поміщають в грунт за допомогою спеціального обладнання, наприклад, віброзанурювачі.

Палі розрізняються за методом впливу на два види, а саме стійки і висячі. Що стосується останнього варіанту, то навантаження здійснюється за допомогою тертя землі об стінки палі. Ну, а стійки всю утворилася навантаження передають на щільний грунт, що знаходиться під шаром слабкого грунту. Перевага даного виду полягає в тому, що він не має опади. Спосіб розташування паль також може бути виконаний різними методами:

Одиночні. Вони служать в якості стоїть окремо опори.
Об’єднані в пальові стрічки. Їх розподіл виконується рівномірно по всьому периметру фундаменту, відповідно і навантаження буде рівномірною.
Об’єднані в пальові кущі. В даному випадку палі розміщуються під колоною несучої основи будинку.

Палі можна виготовляти з дерева, сталі і залізобетону. Особливість залізобетонних паль полягає у виготовленні їх на місці з використанням бетону марки М200. Термін експлуатації такого виробу може перевищити 100 років. Що стосується сталевих паль, то вони мають ряд недоліків. Наприклад, для роботи з ними необхідно використовувати спеціальну техніку, а метал треба ретельно обробити антикорозійною рідиною. Цей метод самий дорогий.

В якості дерев’яних паль використовується порода хвойних дерев діаметром до 340 мм, а довжиною 8500 мм. Стовпи ретельно очищаються. Хоча цей метод вважається одним з найдешевших і простих, його використовують вкрай рідко.

Безпосередньо в грунті палі можуть розташовуватися виключно вертикально. Проте в деяких випадках їх вбивають і під нахилом. Зазвичай це робиться в ґрунті з горизонтальною силою. Наприклад, на території, яка регулярно піддається великій кількості опадів та танення снігу, що в свою чергу, викликає рух грунту. Для заміського будівництва найчастіше використовуються залізобетонні палі, набивні і гвинтові.

Технологія будівництва

Армування пальового фундаменту

Для виготовлення фундаменту необхідно бурити свердловину необхідного діаметра. Після готової свердловині розміщується арматура і все заливається бетоном. Такий пальовий фундамент можна зробити своїми руками. Тепер розглянемо послідовність робіт.

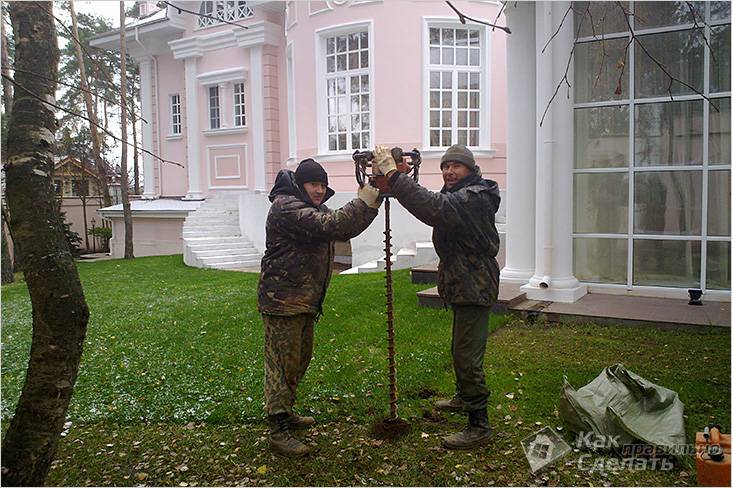

Буріння свердловини

Як визначити кількість паль для кожного будови? Більшою мірою це буде залежати від загальної маси будинку, а також можливих експлуатаційних навантажень. Сюди включаються навантаження підлоги, перегородок, покрівлі та ін. При підрахунку важливо врахувати діаметр ручного бура. У спеціалізованому магазині можна придбати бур діаметром 300 мм. Щоб пробурити свердловину глибиною в п’ять метрів і глибше, довжину штанги можна регулювати самостійно. Важливий момент в бурінні полягає в тому, що лопаті бура розміщуються так, щоб цей процес проходив більш легко. Можна купити бур, який дозволить розширити дно свердловини, завдяки чому на дні утворюється п’ята для палі. Дана технологія дозволяє значно зменшити кількість паль, відповідно йде велика економія з приготування бетонної суміші. У тому випадку якщо є потреба пробурити свердловину до 600 мм, то краще всього використовувати електричні і моторизовані бури, наприклад, електричний ям-бур.

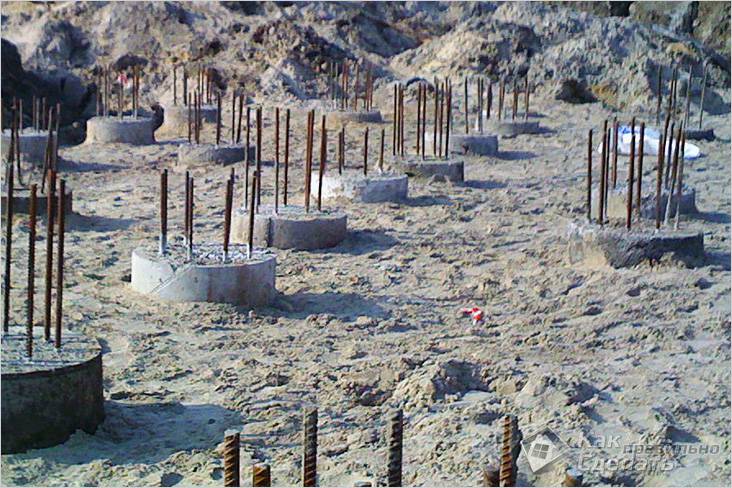

Бетонування і армування паль

Бетонні палі

Після закінчення буріння свердловини, необхідно виготовити спеціальні труби з руберойду, зроблені по діаметру свердловини. Їх довжина повинна бути більше глибини самої ями на 30 см. Верхню виступаючу частину слід стягнути дротом, тому що вона буде опалубкою. Після цю трубу акуратно вставляєте у свердловину.

У деяких випадках на дні може з’явитися ґрунтова вода. Коли її трохи, то в цьому немає нічого страшного, якщо ж вона заповнила яму на чверть, то найкраще її трохи відкачати.

Навіщо ж необхідна так звана «труба»? Насправді її використання дозволить запобігти негативні наслідки. В той момент, коли бетон схоплюється, ключове значення матиме достатню наявність «молочка» в бетонній суміші. Якщо не використовувати труби з руберойду, то це «цементне молочко» вбереться в грунт, і виготовляється конструкція не буде мати необхідної міцності.

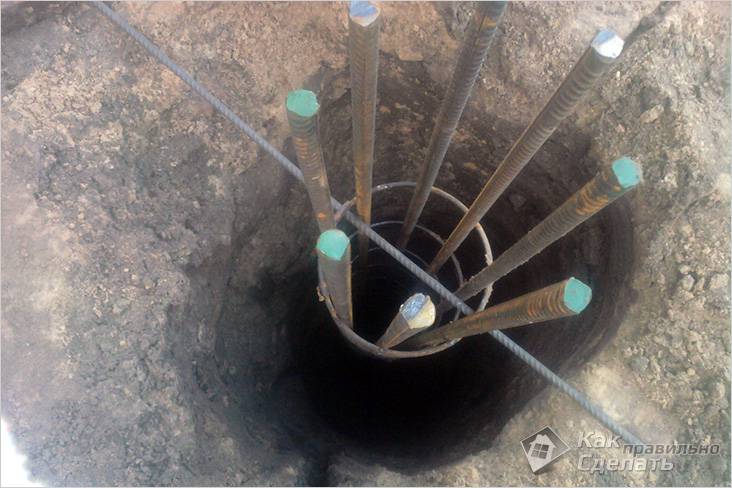

Щоб додатково підсилити конструкцію можна виготовити арматурний каркас. Для цього достатньо буде взяти три прути арматури Ø 6 мм, і скріпити їх між собою поперечними прутами, на відстані 50 — 60 см один від одного. Для з’єднання стовпів і ростверку вертикальні стрижні повинні виходити вище заливається вироби. Як тільки каркас помістили в свердловину, можна бетонувати. Затока 50 см, бажано ущільнити бетон вібратором, так як це допоможе запобігти появі пустот в пальовому фундаменті.

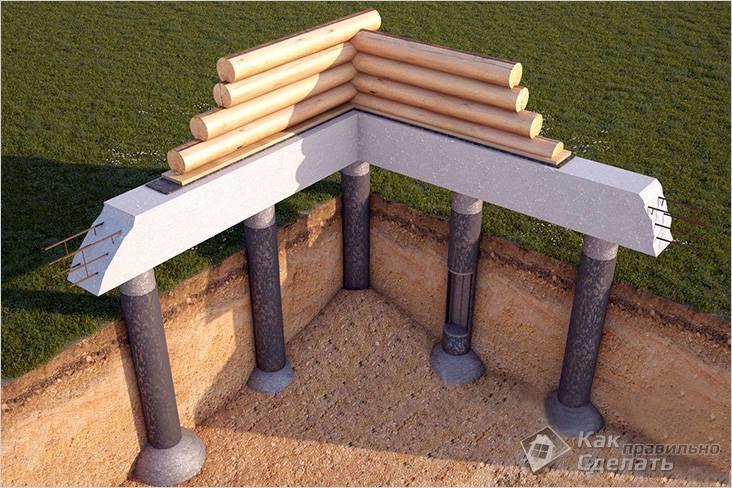

Влаштування ростверку

Що ж являє собою ростверк? Це спеціальна конструкція, що забезпечує рівномірний розподіл навантаження на грунт передається від паль. Також вона об’єднує між собою кілька паль в одну цілу конструкцію. Ростверки можуть бути декількох видів, наприклад, збірно-монолітними, монолітними, збірними, низькими і високими.

Якщо використовувати низький ростверк, то він поміщається на дно в грунт, відповідно вертикальна частина навантаження повністю передається ґрунті, а використовуючи верхній ростверк, все навантаження візьмуть на себе палі. Якщо майбутній будинок буде відносно легкий, то важливо дотримуватися наступних параметрів: висота палі не менше 30 см, а у разі, якщо вони розміщуються однорядно, то по всій ширині цоколя. При відсутності цоколя, висота повинна бути не менше 40 див. Ні в якому разі не можна здійснювати перетин і розрізання ростверку для проведення різного роду трубопроводів. Більше того, загальне відхилення від центру палі після бетонування повинне становити не більше п’яти сантиметрів.

Якщо здійснюється монтаж збірних елементів своїми руками, то вкрай важливо ретельно здійснити закріплення на оголовку палі, уклавши на ньому горизонтальний арматурний стрижень. Його висота повинна бути достатньою, щоб можна було з’єднати його з ростверком при монтажі. Після цього, в обов’язковому порядку, монтажний стик бетонується, а вертикальний стрижень приварюється до петлі ростверку. Після повної установки ростверку, кожен стик і шов рекомендується заповнити дрібнозернистим бетоном. Перед тим як почнеться будівництво самого будинку, а саме зведення стін, необхідно переконатися в площині ростверку, і при необхідності вирівняти цементним розчином.

Обмеження у використанні

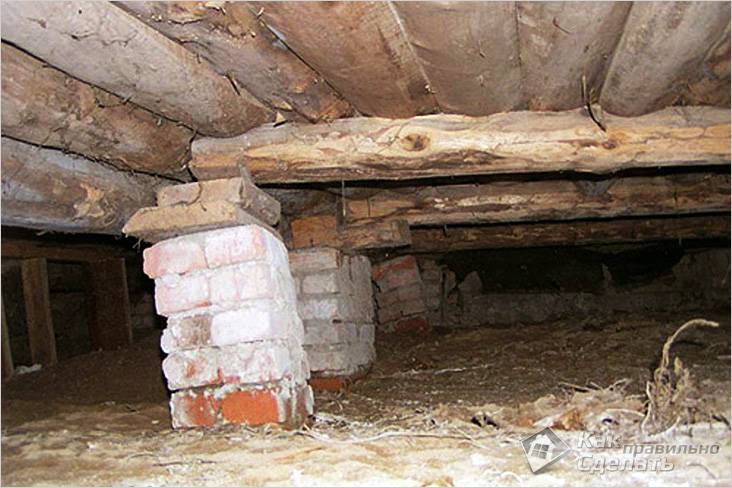

Неправильно вибраний фундамент

Отже, як видно ця технологія володіє великою кількістю переваг. Однак у деяких випадках використання пальового фундаменту не рекомендується. Ось дві основні причини:

Якщо наявна грунт має горизонтальне рух, а саме має характеристику як набухає грунт або ж грунт просадочный, то тоді використання пальового фундаменту обмежена. Щоб це визначити, можна скористатися послугами лабораторії. Після дослідження характерності землі робляться відповідні висновки.
В процесі облаштування пальового фундаменту з’являються певні складності при будівництві цоколя. Витрати збільшуються за рахунок повного заповнення простору між палями, подібно до того, як і при столбчатом фундаменті.

Отже, тепер ви розумієте, як робити пальовий фундамент своїми руками. Незважаючи на те, що цей процес досить трудомісткий, зробити пальовий фундамент своїми руками цілком реально. Більш того, звертайте особливу увагу на характер грунту, адже маючи велику кількість переваг, пристрій такого фундаменту при деяких умовах зробити неможливо. При прийнятті остаточного рішення в питанні вибору фундаменту, враховуйте всі його плюси і мінуси.

Якщо ви вже володієте досвідом будівництва пальового фундаменту своїми руками, то будемо раді, якщо ви поділитеся своїм досвідом. Залишайте свої коментарі, які будуть об’єктивними. Швидше за все, ваші знання будуть корисні багатьом!
