Будь-який власник заміського житла знає, що насосне обладнання заглибного типу повсюдно використовується в системах свердловинного водопостачання. Крім цього, зазначене обладнання може експлуатуватися і в опалювальних мережах особистих господарств.

Так звана пряма схема підключення заглибного насоса до електромережі (без залучення допоміжного обладнання) досить проста і передбачає безпосереднє під’єднання до його контактної групи живлячих провідників, що позначаються як «фаза», «нуль» і «заземлення».

Відзначимо, що даний спосіб підключення може бути застосований далеко не у всіх випадках облаштування водозабірних систем. Навпаки, найчастіше насосне обладнання використовується спільно з автоматикою того чи іншого типу, помітно поліпшує експлуатаційні характеристики системи, а також підвищує зручність її обслуговування. Як правило, такі розширені схеми включають в свій склад наступне компоненти:

  • електричні контактори (пускачі);
  • перемикачі (реле проміжного типу);
  • датчики контролю рівня і тиску;
  • гідроакумулятор.

Призначення автоматики

Використання елементів автоматики, що встановлюються в ланцюгах живлення обладнання, що дозволить вам підключити насос таким чином, що робота системи буде здійснюватися в автоматичному режимі.

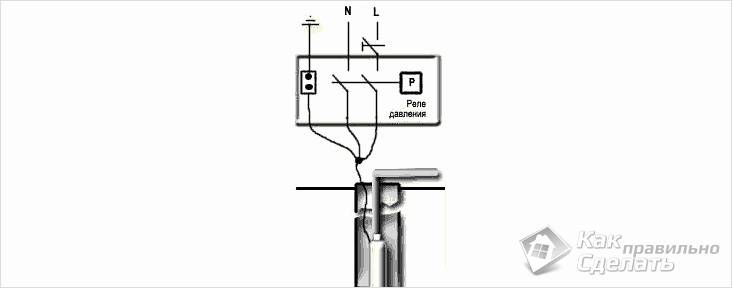

Схема подключения погружного насосаРеле тиску на воду

Основою такої схеми є контактор з нормально розімкнутого контактною групою, до входу якого підводяться живлять провідники (фаза, нуль і заземлення). Ну а до виходу контактора підключається сам насос, який одержує через нього живлення від електромережі.

Використання подібної схеми підключення насоса передбачає наявність спеціального гідроакумулятора, що має в своєму складі зворотний клапан. Саме в цьому агрегаті і встановлюється датчик реле тиску, керуючий роботою контакторної групи, що забезпечує подачу і зняття напруги з насоса.

Функціонування всієї системи в автоматичному режимі здійснюється наступним чином.

  1. При падінні тиску в системі до мінімального рівня датчик реле видає сигнал на включення; при цьому контакти робочої групи замикають ланцюг електроживлення насоса.
  2. По мірі надходження води в систему, тиск у гидроаккумуляторе поступово зростає.
  3. При досягненні тиском свого верхнього порогу (граничного значення) по сигналу від датчика тиску контактор спрацьовує на відключення. Його контакти розмикаються, і обладнання автоматично відключається від електромережі.

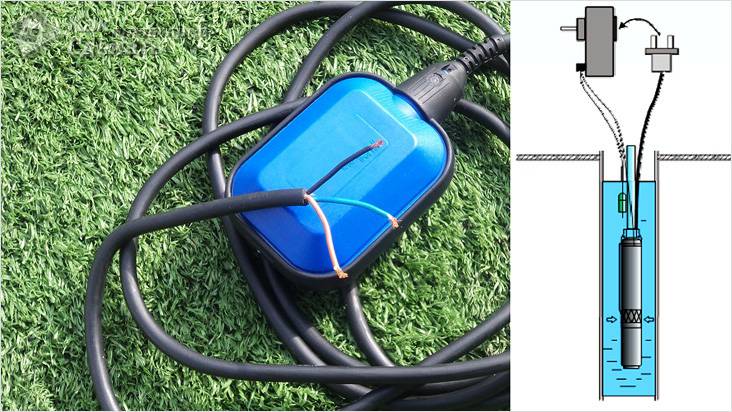

Схема подключения погружного насосаДатчик рівня рідини

Для систем побутового водопостачання, розрахованих на значні обсяги рідини, більше підходить електрична схема на поплавкових датчиках, що забезпечує автоматичний контроль рівня рідини в збірної ємності (гидроаккумуляторе). Принципова схема підключення самого насосного обладнання в цьому випадку не істотно відрізняється від попередньої, за винятком того, що замість реле тиску в ній встановлюється датчик рівня рідини.

Варто зазначити, що для підключення електроживлення до погружного насосу (свердловинного) типу вам будуть потрібні кабелі особливої марки. Краще всього підходять для цих цілей водостійкі дроти під позначенням ЗПС або КВВ. Непогані характеристики по водостійкості має також імпортний кабель марки AQUA RN8.

Складання конструкції з елементами автоматики

У тому випадку, якщо планується зібрати систему водопостачання, запуск та відключення якої здійснювалися б від водопровідного вентиля, то доведеться придбати спеціальний гідроакумулятор, використовуваний спільно з реле тиску.

При цьому підключення автоматики до насоса може бути організовано з бетонного колодязя, розташованого в безпосередній близькості від самої свердловини з насосом.

Для складання системи водопостачання на базі заглибного насоса вам будуть потрібні наступні прилади і комплектуючі:

  • типовий гідроакумулятор відповідної ємності;
  • реле тиску, розраховане на роботу з обраним вами типом гідроакумулятора;
  • спеціальна перехідна муфта (так звана «американка») з установочним розміром 1″;
  • ще одна муфта, оснащена цанговим затиском;
  • спеціальний перехідник з латуні;
  • труби з пластику, фітинги, стрічка ФУМ.

Основні монтажні роботи по збірці ланцюга керування насосом виробляються, як правило, не в заздалегідь підготовленому колодязі, а нагорі, на відкритому просторі. По завершенні складання цієї частини конструкції ви зможете опустити її на дно колодязя, де в обмежених умовах вам залишиться лише під’єднати її до насоса.

Роботи по збірці ланцюгів управління і контролю прийнято починати з обв’язки гідроакумулятора; при цьому з метою надійної герметизації з’єднань і полегшення подальшого обслуговування системи всі різьбові з’єднання ущільнюються з використанням спеціальної стрічки ФУМ.

Зазначимо, що підключення до гідроакумулятора реле тиску здійснюється не безпосередньо, а через спеціальний перехідник під назвою «американка». Використання перехідного елемента дозволяє легко демонтувати з’єднання в разі потреби, а також значно спрощує всі операції з підключення та налаштування автоматики.

При установці реле тиску постарайтеся розмістити його таким чином, щоб при необхідності ви в будь-який момент могли «зняти» показання манометра (не опускаючись на дно колодязя). Слід також звернути увагу на те, що надійність і герметичність з’єднання реле з обв’язкою повинна забезпечуватися спеціальною прокладкою.

В подальшому, для формування водопровідної гілки споживача (підключається до відведення від реле тиску) вам необхідно буде виготовити спеціальне збірне коліно, спаяні з фітинга і відрізка пластикової труби. На кінець пластикової труби напувається муфта з зовнішньою різьбою (типу МРН), яка герметично приєднується до відведення від реле тиску (див. фото ліворуч).

На цьому та частина робіт, що повинна проводитися поза колодязя, може вважатися завершеною.

Фотоинструкция

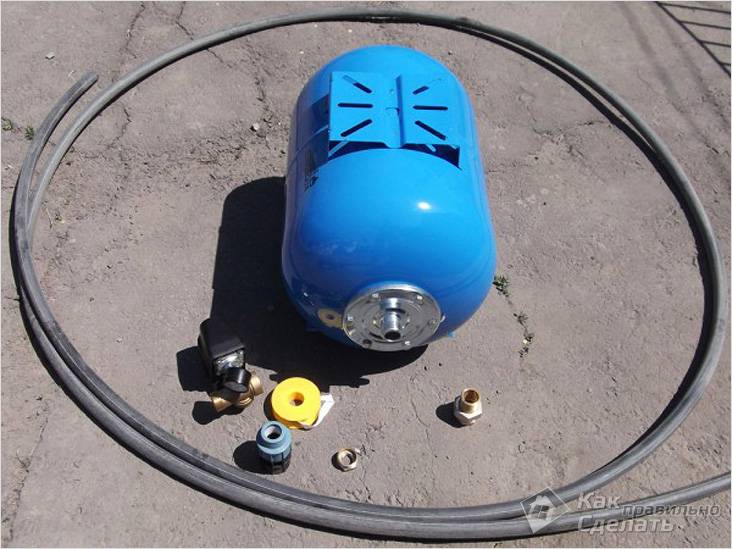

Схема подключения погружного насосаГідроакумулятор з необхідними комплектуючими

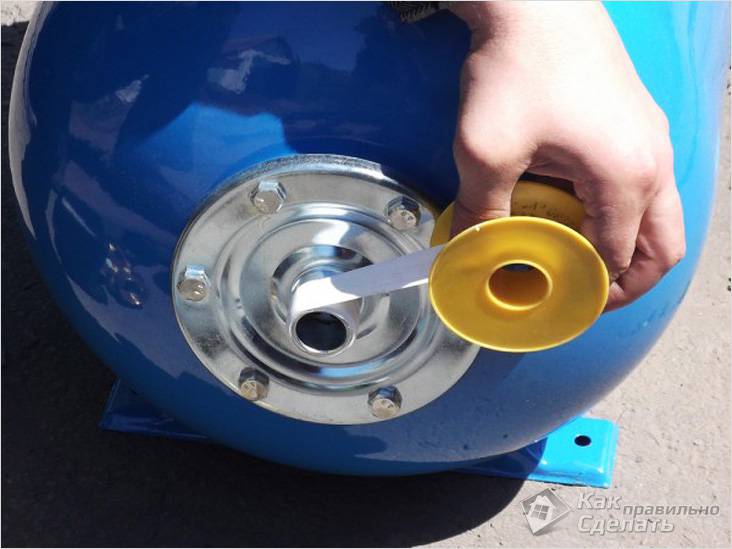

Схема подключения погружного насосаУщільнення фум-стрічку

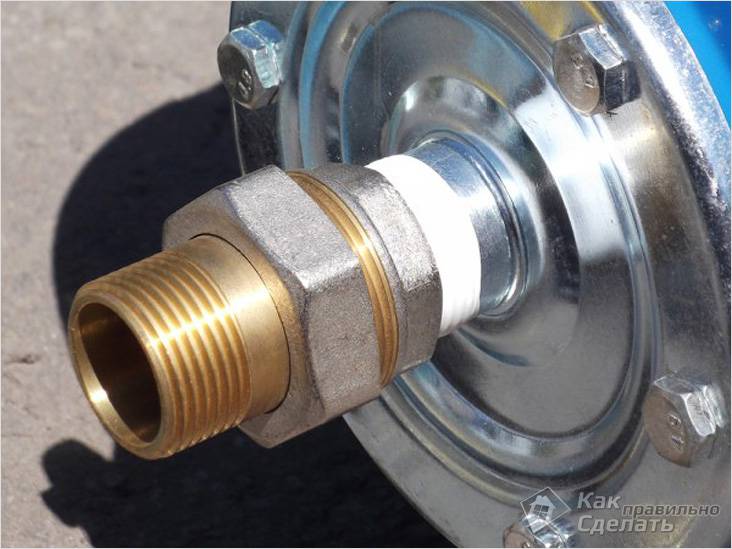

Схема подключения погружного насосаПід’єднання американки

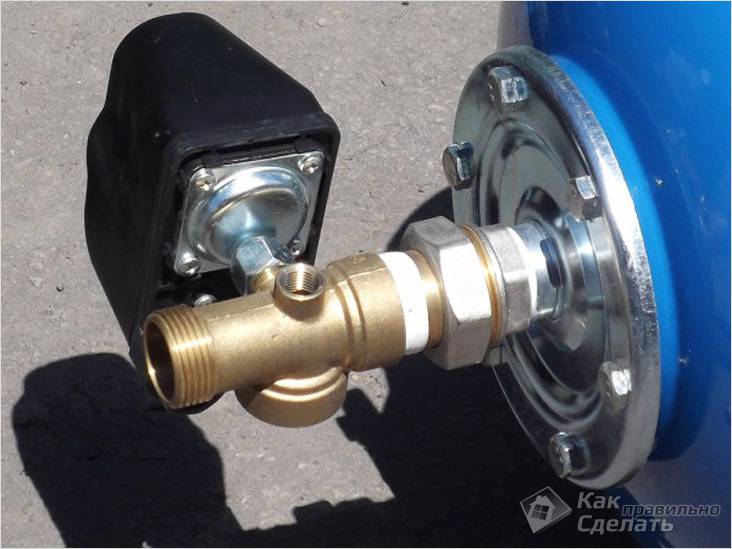

Схема подключения погружного насосаПідключення реле тиску

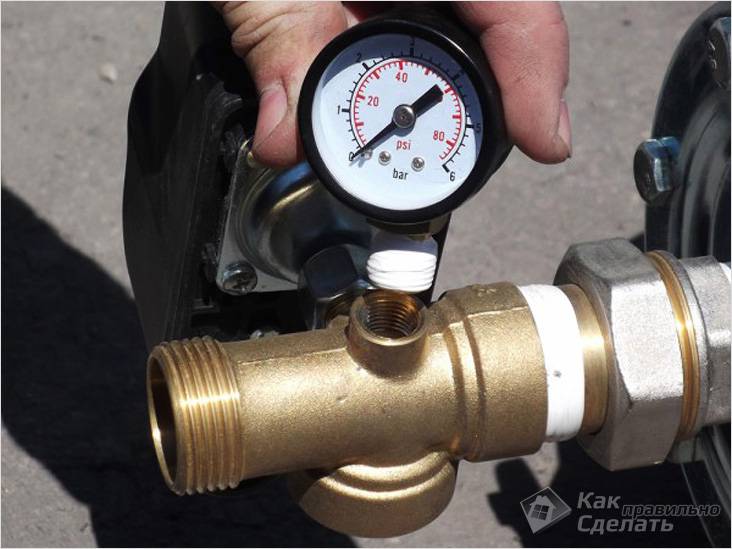

Схема подключения погружного насосаВстановлення манометра

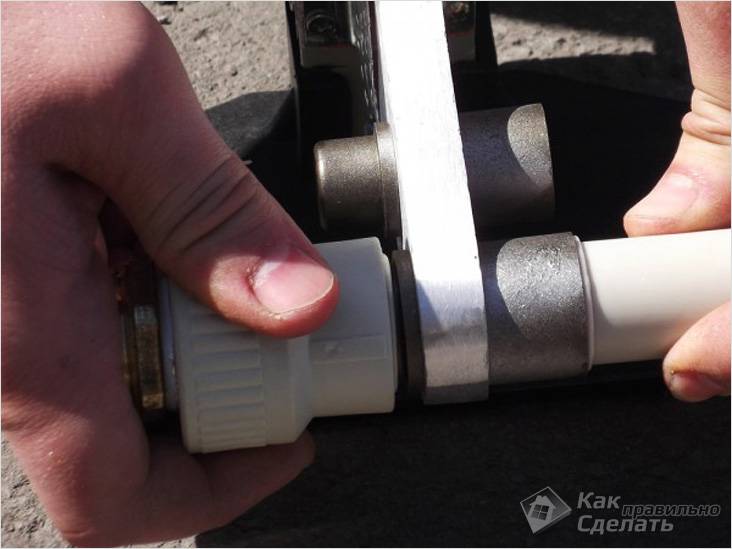

Схема подключения погружного насосаПідготовка коліна з пластикової труби і фітинга

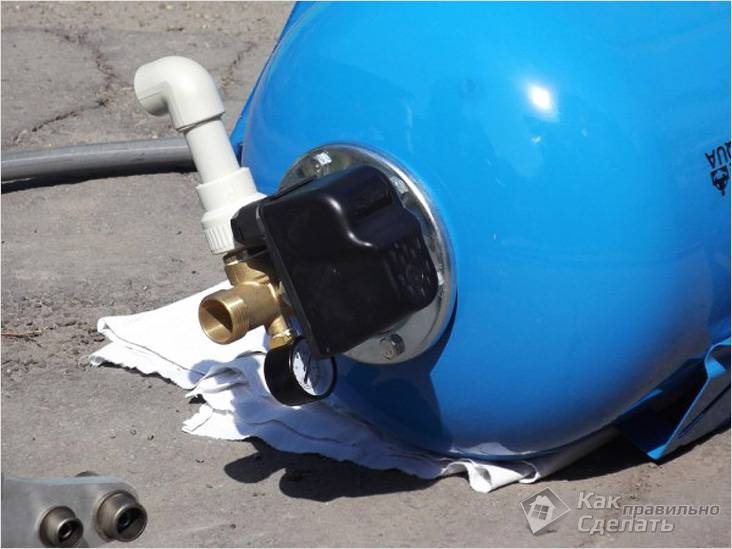

Схема подключения погружного насосаКоліно готово

Схема подключения погружного насосаВикористовуйте муфту з цанговим затиском

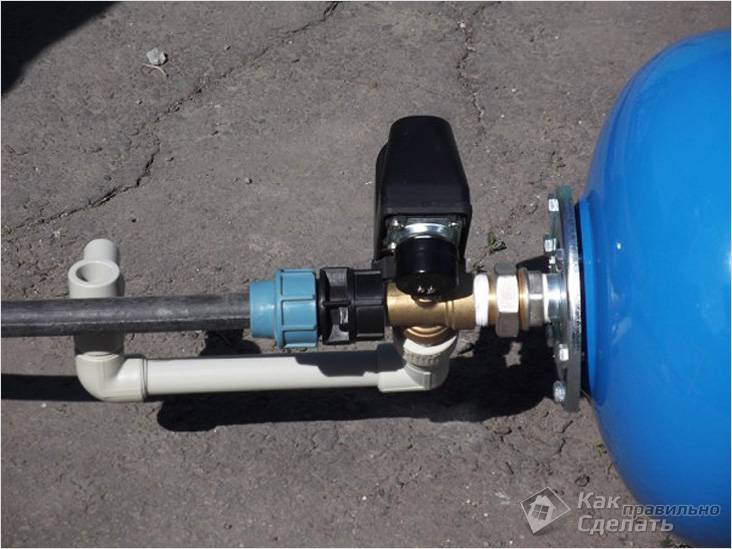

Схема подключения погружного насосаПеревірте якість з’єднання

Схема подключения погружного насосаПідключаємо всю розводку і підводимо електрика

Підключення до конструкції насоса

Всі майбутні операції по підключенню зібраної конструкції до насоса доведеться виконувати, перебуваючи безпосередньо в колодязі. За необхідності ви можете розбити (розпаяти) наявну розводку на дві окремі лінії, одна з яких піде прямо в будинок, а друга може використовуватися для поливу садової ділянки. Для відключення цієї гілки на зимовий період необхідно передбачити окремий запірний вентиль.

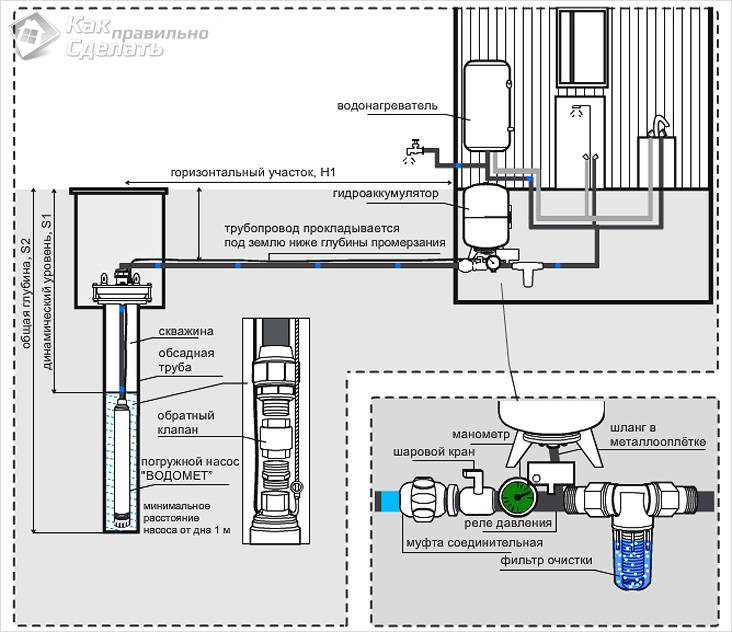

Схема подключения погружного насосаПідключення заглибного насоса

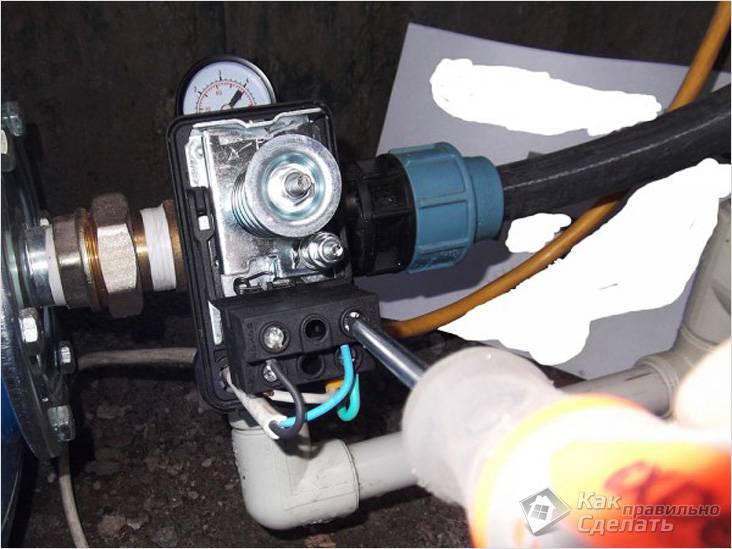

На заключному етапі монтажних робіт вам залишається підключити електричну частину схеми до реле тиску. Для цього в першу чергу слід зняти кришку регулятора, забезпечивши тим самим вільний доступ до з’єднувальним клем приладу.

У нижній частині корпусу є отвори для вводу проводів електроживлення та сигнального кабелю, що йде від насоса. Акуратно заведіть всі дроти в ці отвори та приєднайте їх кінці до відповідних клем. Найчастіше клеми для підключення сигнального проводу від насоса позначаються як «MOTOR», а клеми для підключення мережного кабелю – як «LINE».

По закінченні цих робіт вам залишиться лише поставити на місце кришку реле-регулятора.

Відео

Тут продемонстровано збірка насосної групи для підключення заглибного насоса:

Продовження відеоролика:

Схема підключення заглибного насоса
