Жодна електромонтажна схема не може обійтися без будь-яких з’єднань, розгалужень проводів або кабелів. Для цього призначена спеціальна коробка. Вона розташовується під стелею і являє собою круглу або квадратну коробочку, зроблену з полімерного матеріалу.

У даному матеріалі ми розповімо, як зробити з’єднання правильно, продемонструємо схеми, фото і відео інструкції.

Чому використовують розподільну коробку

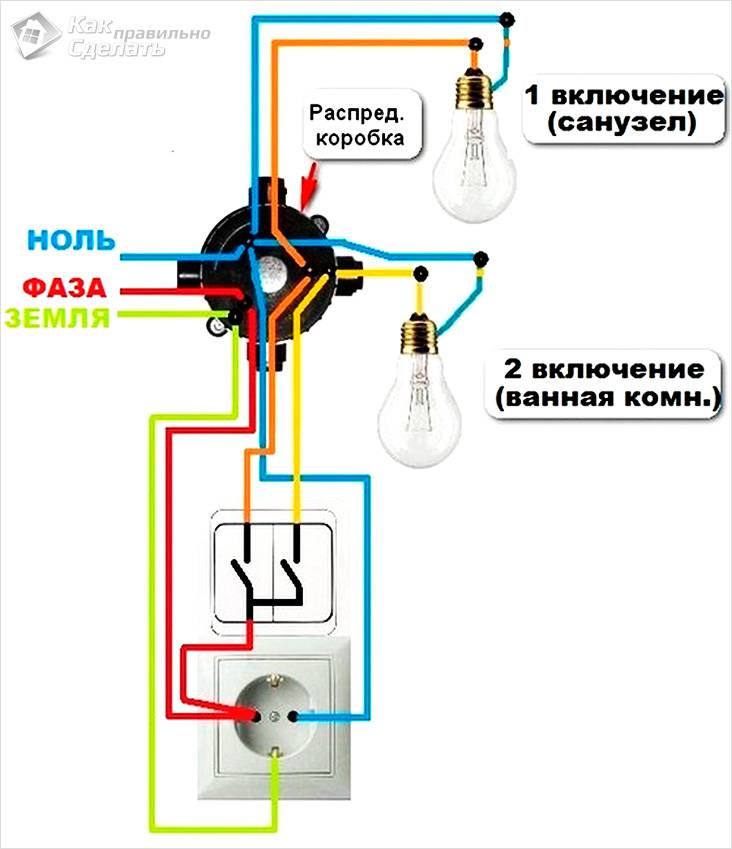

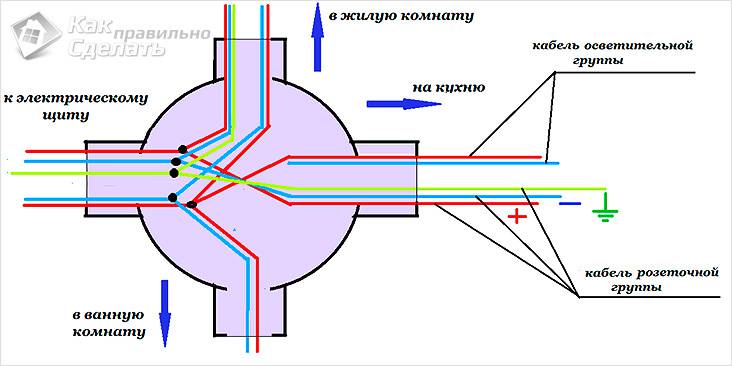

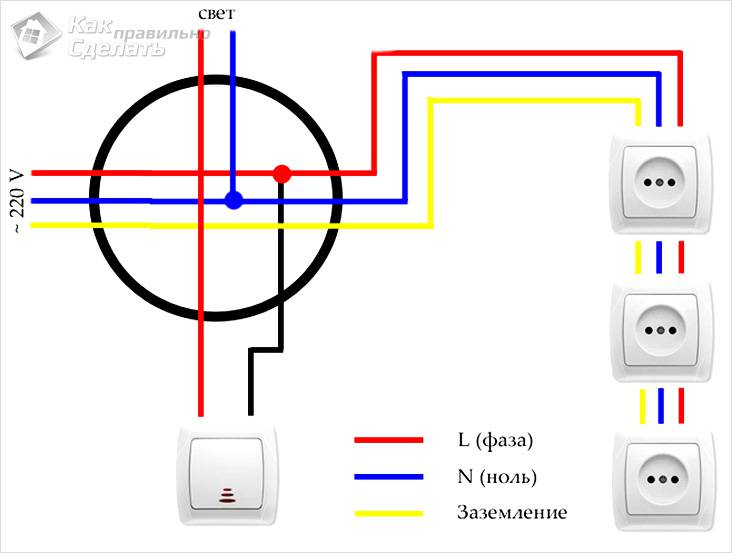

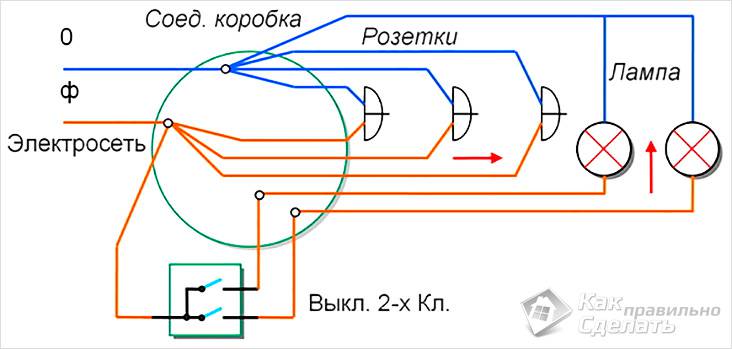

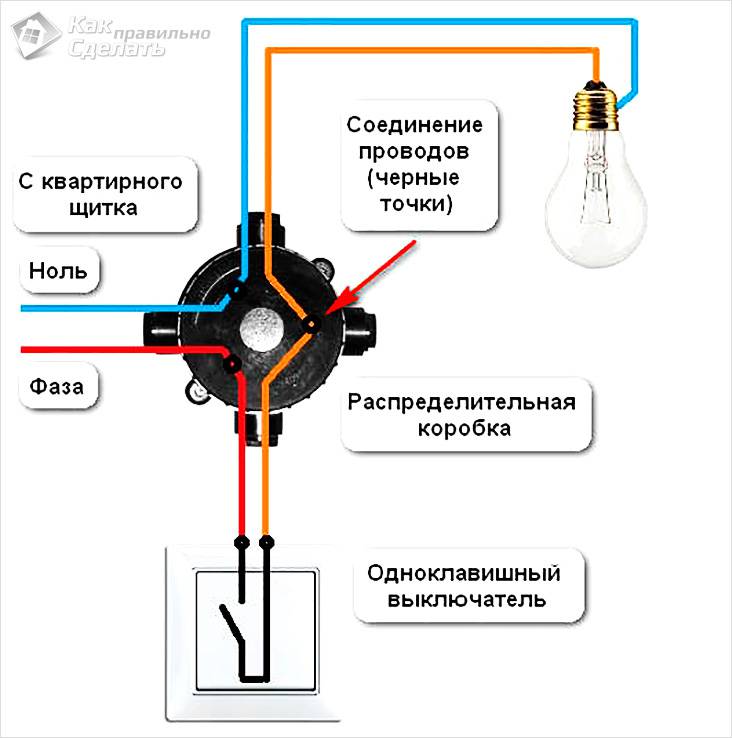

З’єднання проводки в розподільній коробці

Бувають випадки, коли при монтажі електропроводки зневажають установкою подібних розподільників, вважаючи, що це просто марна трата часу, так як коробку потрібно спочатку встановити, потім зробити підводку до неї, що приведе до додаткових труднощів. Адже простіше просто зробити скрутку, заізолювати і банально заштукатурити стіну. Але ось тут треба трохи подумати наперед, так як в такому випадку втрачаються важливі моменти:

Немає вільного доступу до проводів. Приміром, якщо у вас в кімнаті не працює розетка або зникло світло, і після перевірки з’ясувалося, що проблема полягає у відсутності напруги. Як провести перевірку? Повністю прибирати обробку? Зривати шпалери, штукатурку щоб дістатися до скручування? Це зіпсує ваш ремонт.
Якщо ви захочете встановити додаткову розетку. Не завжди зручно підключати її, прокладаючи дроти від раніше встановленої розетки. Завдяки розподільній коробці ви спокійно можете зробити нові підключення.
Нормативний документ ПУЕ говорить про те, що «місця з’єднань і відгалужень повинні бути доступні для огляду і ремонту», тому нехтувати установкою подібного розподільника не можна.
Відсутність таких розподільників суперечить нормам пожежної безпеки.

Як видно, розподільчий короб відіграє важливу роль. Але її установка – це тільки початок. Залишається з’єднати в ній всі дроти. Як краще це зробити? Давайте розглянемо деякі способи.

Види з’єднань

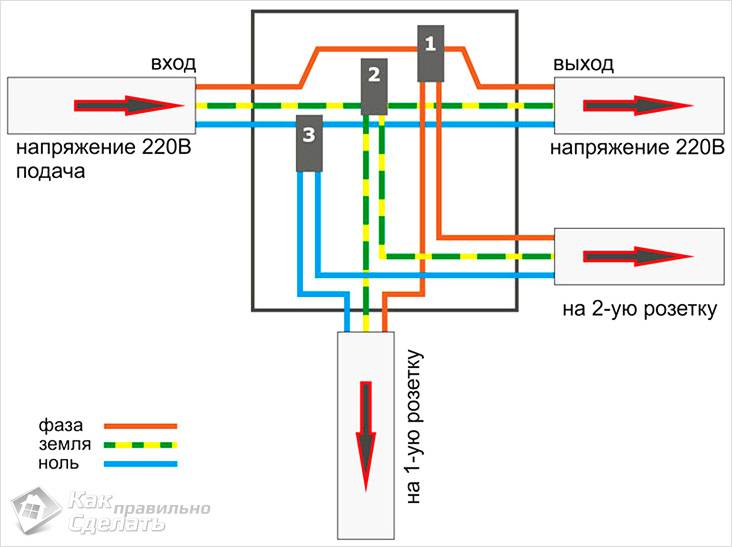

Види з’єднань проводів

Яка задача при з’єднанні проводів? Забезпечити хороший контакт жив між собою, щоб ланцюжок не розривалася, і не було ризику виникнення короткого замикання. Для того щоб це забезпечити можна діяти декількома способами:

Скручування.
Опресовування.
Зварювання.
Паяння паяльником.
Використання гвинтових контактних затискачів.
Болтові з’єднання.
Самозажимні клеми.

Це перевірені роками способи, які ви можете використовувати для того, щоб забезпечити надійний контакт. Давайте детально розглянемо кожен з них. Ви дізнаєтеся, як правильно об’єднувати проводи будь-яким з цих варіантів.

Скрутка

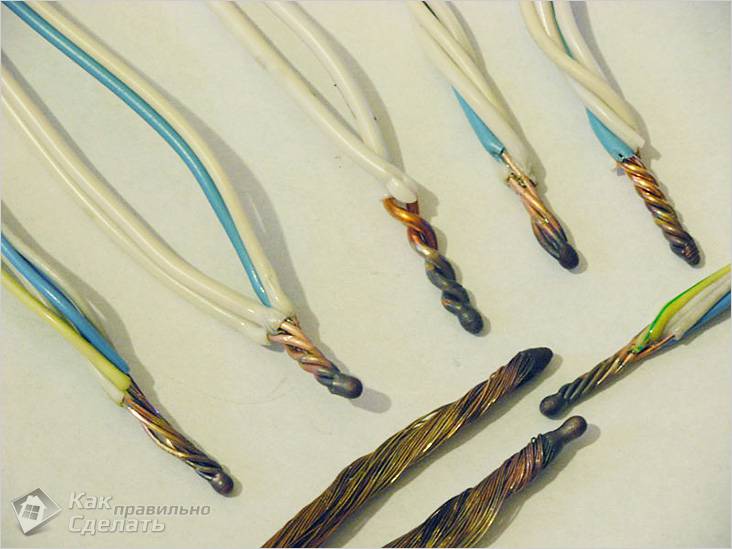

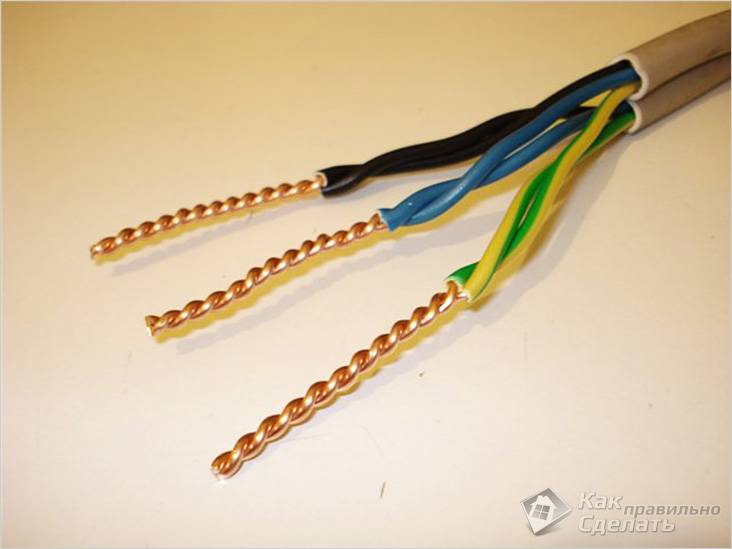

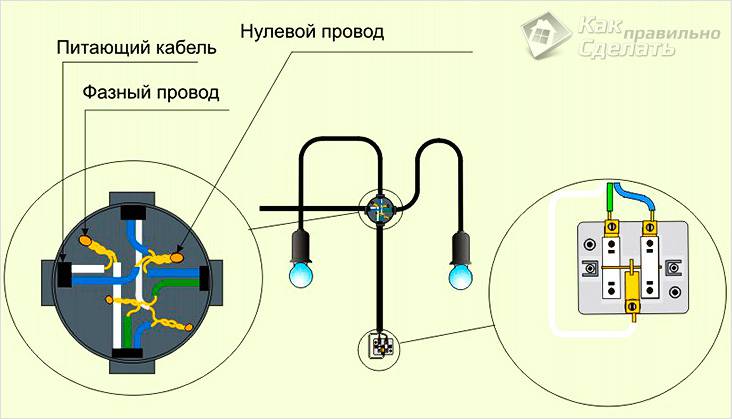

Скручування проводів

Такі скрутки в розподільній коробці офіційно заборонено. У сьомому виданні нормативного документа ПУЕ, 2 розділ, пункт 2.1/21 перераховуються всі види допустимих з’єднань, але в них немає скручування. І це не дивно, так як такий контакт чутливо до імпульсного струму і має велике перехідний опір. З часом контакт буде погіршуватися і просто вигорить. З-за того, що площа зіткнення невелика, при сильному навантаженні відбувається нагрів, і контакт ще більше послаблюється.

Не рекомендується використовувати такий вид з’єднання, незважаючи на те, що деякі майстри все ж використовують його. Якщо ви вибираєте скрутку, вся відповідальність лягає на вас.

Цей варіант вибирають з-за його простоти. Достатньо всього лише зачистити 10-20 мм ізоляції і скрутити проводу один з одним за допомогою плоскогубців. Так робили наші батьки і прадіди. Але таке з’єднання часто буває ненадійним, особливо якщо використовується алюмінієва жила.

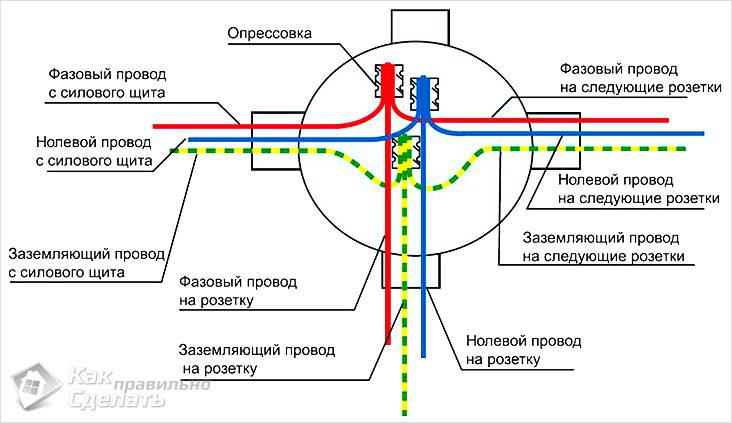

Опресовування сполучної гільзою

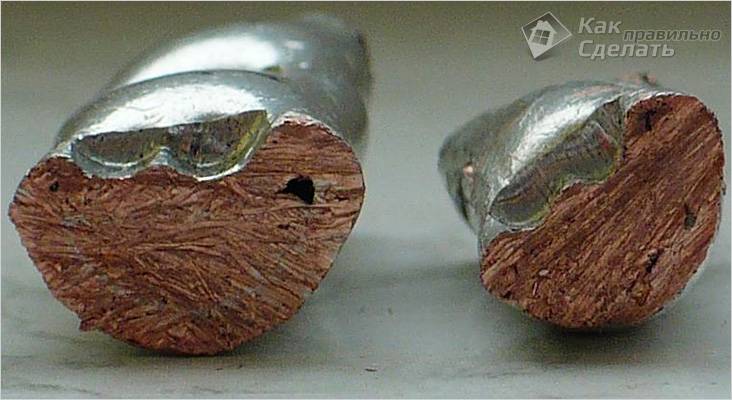

Опресування мідних проводів в розрізі

Досить надійний метод, для якого потрібно придбання сполучної гільзи. Вам потрібно підібрати її виходячи з діаметра з’єднується пучка. Залежно від проводів, які ви з’єднуєте, вибирається матеріал самої гільзи. Для мідних проводів гільза повинна бути мідною, для алюмінієвих – алюмінієва. Щоб з’єднання було надійним, гільзу обжимають спеціальним інструментом, який називається прес-кліщі. Ця технологія досить ефективна і стоїть, поряд з іншими методами, в нормативних документах.

З’єднання обпресуванням алюмінієвих проводів

Щоб з’єднати таким способом вам потрібно:

Зняти ізоляцію, враховуючи довжину вашої гільзи.
Скрутити проводу в пучок і ввести їх в гільзу.
Обжати гільзу за допомогою прес-кліщів.
Місце скрутки заізолювати термоусадкою або ізоляційною стрічкою.

В такій роботі використовувати пасатижі не рекомендується, так як з’єднання не буде достатньо надійним. Набагато краще купити прес-кліщі або позичити їх у добрих сусідів.

Зварювання

Зварювання проводів

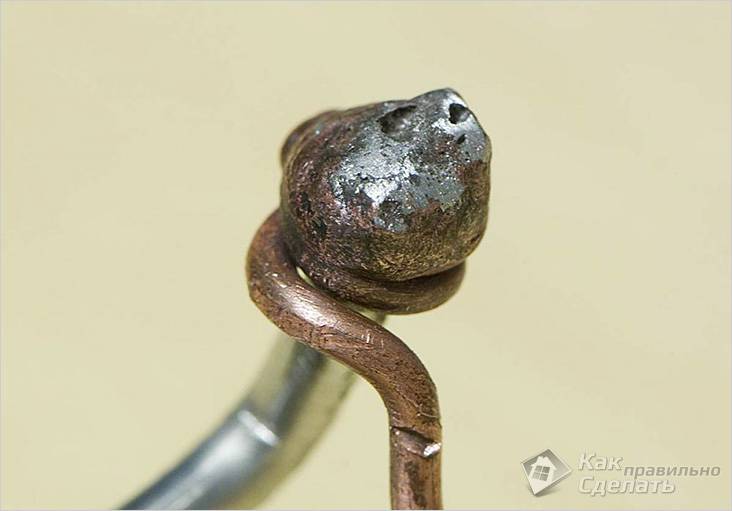

Цей метод можна назвати найбільш надійним і безпечним, адже дроти з’єднуються за допомогою сплавки і стають одним цілим. Завдяки тому, що зварювання не буде окислюватися, з часом такий контакт не буде слабшати. Але щоб здійснити таку роботу вам знадобляться навички роботи з обладнанням для зварювання.

Крім вмінь, ви повинні заготовити:

зварювальний апарат на 24 вольта, потужністю понад 1 кВт;
зварювальні рукавички для захисту шкіри;
окуляри або маску для зварювання;
наждачний папір для зачищення проводів;
канцелярський ніж для зняття ізоляції;
вугільний електрод;
флюс, завдяки якому розплав буде захищений від впливу повітря.

Зварювання міді з алюмінієм

Після того як всі інструменти та матеріали готові, залишається тільки зробити зварювання, що не складе особливої праці. Роботу можна розділити на кілька кроків:

Зняти ізоляцію на 60-80 мм і зачистити їх, використовуючи наждачний папір. Жили повинні блищати.
З’єднати проводи методом скрутки, накрутивши один на інший так, щоб кінці були на рівні один одного. Рекомендується робити довжину не менше 50 мм.
Насипати флюс поглиблення вашого електрода.
Поставити «масу» апарату на оголений провід, включити зварювальний апарат і притиснути електрод до верхівки скручування.
Тримайте електрод до тих пір, поки не утворюється якийсь кульку, називається контактною точкою. Зазвичай на це йде 1-3 сек.
Залишається очистити точку від флюсу і заізолювати місце зварювання термозбіжної трубкою або ізоляційною стрічкою.

Такого типу з’єднання будуть служити довго. У деяких старих хрущовках така зварювання трималася 50 років і стабільно виконувало свою функцію.

Паяння паяльником

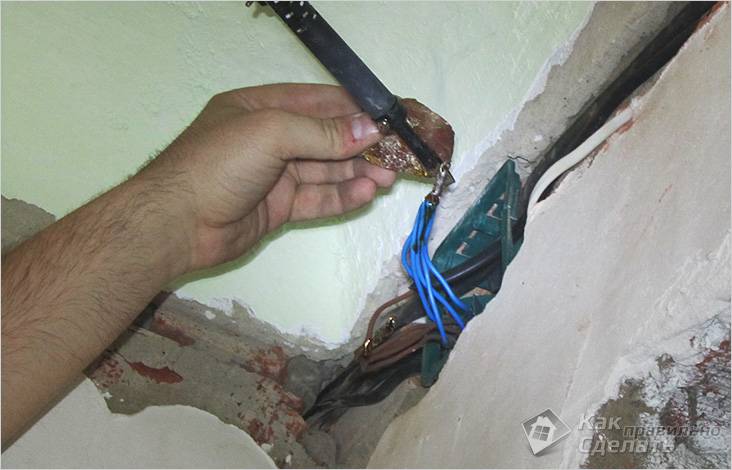

Паяння паяльником скрутки

Метод дуже схожий зі зварюванням, тільки в даному випадку проводи з’єднуються за допомогою припою. Для цих робіт знадобиться паяльник. Для роботи вам знадобляться:

паяльник;
дрібна наждачний папір;
каніфоль (флюс);
пензлик для нанесення каніфолі на;
олов’яно-свинцевий припой.

Порядок роботи такий же, як при зварюванні:

Зняття ізоляції й зачистка наждачним папером.
Скручування.
Нанесення флюсу.
Безпосередньо пайка. Паяльником розплавляється припой, який повинен затікати в саму скрутку, надійно з’єднуючи дроти між собою.

Спаяний проводка у распредкоробке паяльником

Найчастіше таким методом споюють мідні дроти, але якщо придбати спеціальний припій для пайки алюмінію, то можна і паяти і мідь з алюмінію.

Пайка досить надійний, але не рекомендований в тих місцях, де може бути сильний нагрів. Більш того, при механічному впливі з’єднання може ослабнути.

Використання гвинтових контактних затискачів

З’єднання мідних і алюмінієвих проводів

Цей метод швидкий, простий і ефективний. А що найголовніше, такими затискачами можна об’єднати різнорідні метали. Наприклад, якщо вам потрібно з’єднати алюмінієвий і мідний провідники, що саме по собі, як відомо, протипоказано. Такі затискачі дуже прості і компактні, а їх вартість може вас приємно здивувати.

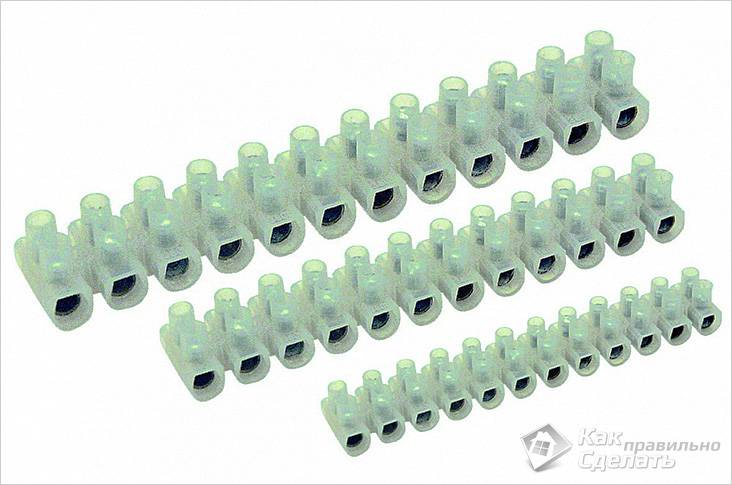

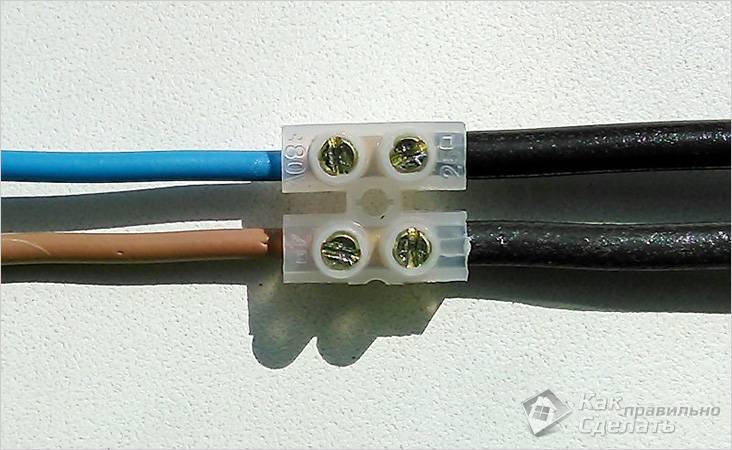

Клемні колодки

Для з’єднання проводів затискачами потрібно здійснити тільки 2 кроки:

Зняти 5 мм ізоляції.
Вставити в затиски і затягнути гвинт.

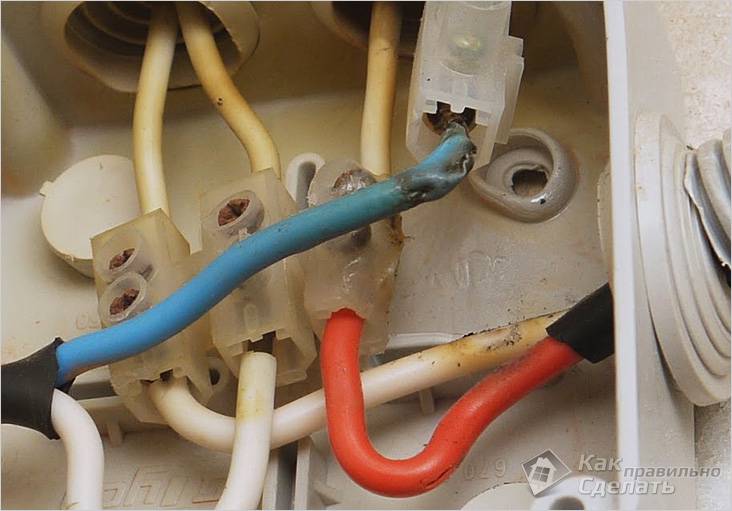

Подплавленные контакти клемної колодки

От і все, як бачите, все дуже просто і швидко. Важливо тільки контролювати силу, з якою ви затискаєте. Якщо закрутити гвинт занадто сильно, можна пошкодити жили. Особливо потрібно бути уважними при роботі з алюмінієвими проводами.

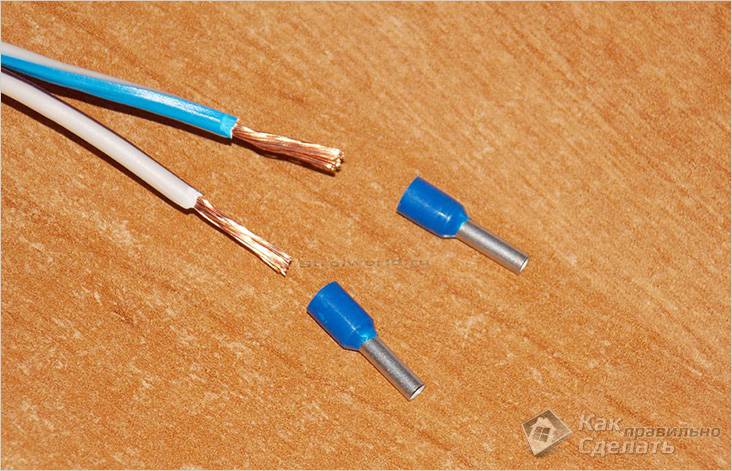

Обтискні наконечники

Єдиним недоліком гвинтового з’єднання є те, що при роботі з багатожильним кабелем його потрібно обжати спеціальною насадкою, щоб забезпечити нормальний контакт і цілісність проводу.

Болтові з’єднання

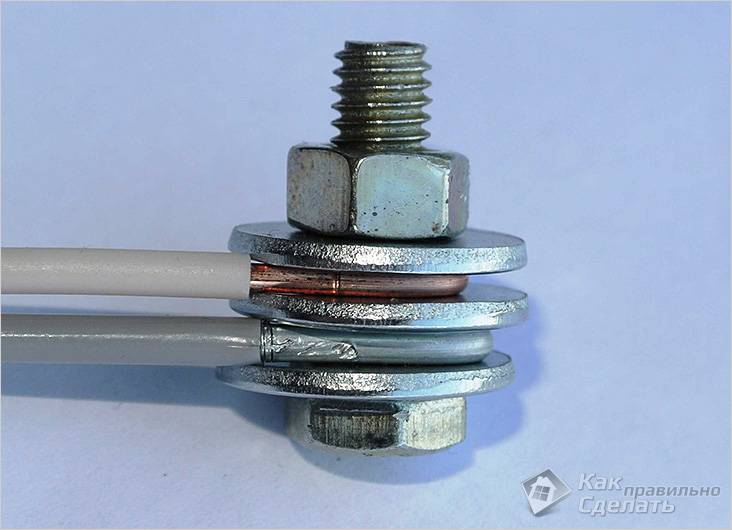

Болтове з’єднання

Таке з’єднання досить надійне, але громіздке. Для сучасних розподільних коробок він не підійде через свої габарити, але для великих коробок старого зразка – в самий раз. Таким методом можна з’єднувати як однорідні, так і різнорідні метали. Робота виконується наступним чином:

На болт надівається сталева шайба.
З провідників знімається ізоляція, і вони формуються у вигляді кільця.
Перше кільце надівається на болт.
Потім на черзі інша сталева шайба, яка поміщається на болт слідом за першим.
Одягається зверху другий з’єднувальний провід.
Весь цей «бутерброд» затискається гайкою.
В кінці все треба заізолювати.

Саме така конструкція робить контакт громіздким. Якщо вам потрібно з’єднати кілька пар проводів, то такий варіант не буде найкращим.

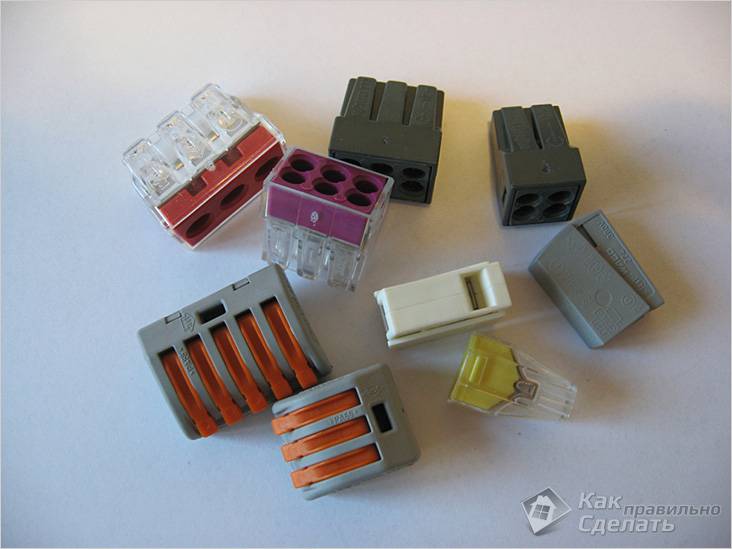

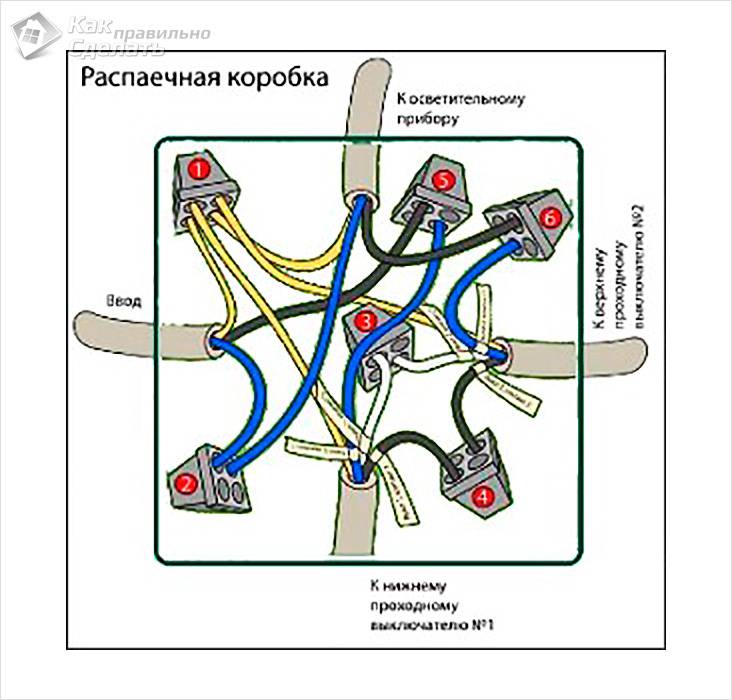

Самозажимні клеми

Цей метод можна назвати самим сучасним, популярним і простим у використанні. Все, що вам необхідно придбати в магазині спеціальні клеми. Всередині цих клем є спеціальна паста, що не дає металів окислюватися. Завдяки цьому такі сполуки можна вставляти різні метали.

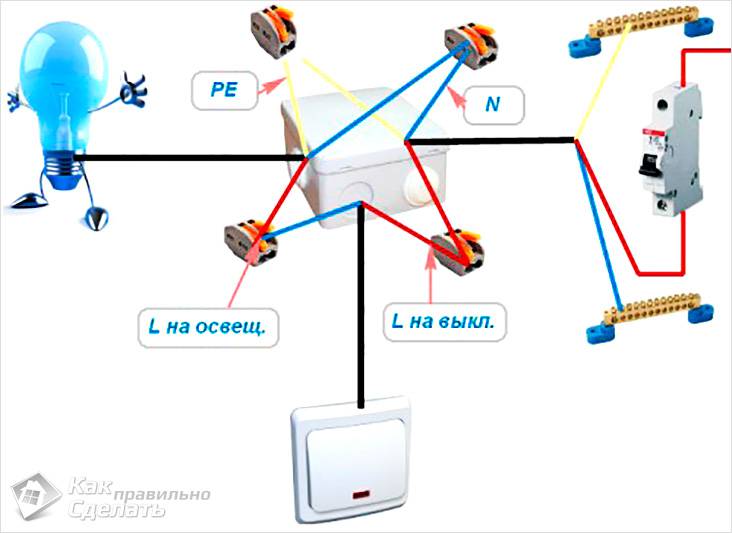

Робота полягає в наступному:

З кожного проводу знімається 10 мм ізоляції.
Важіль, який знаходиться на кліпсі, піднімається вгору.
Провідники вставляються в роз’єм.
Важіль опускається у вихідне положення.

Якщо у ваших затискачів немає важелів, їх потрібно вставити на місце клеми.

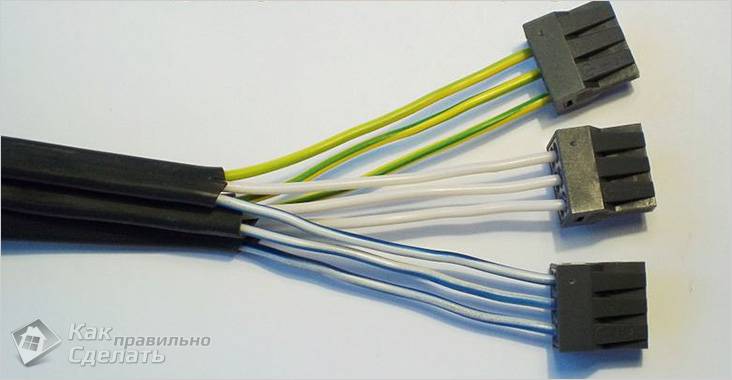

З’єднання проводів клемником без важільців

Ми розглянули найбільш надійні методи, якими можна об’єднувати проводи в розподільній коробці. Це дуже важливий етап проведення електромонтажних робіт, так як 70% помилок при роботах полягають саме в неправильному з’єднанні провідників. Але якщо ви, навіть не маючи досвіду подібних робіт, будете використовувати методи, які наведені в цій статті, ви зможете легко зробити все, відповідно до вимог нормативів. А от який з цих методів вибрати, залежить від ваших можливостей і бажання.
