Вітчизняні будівельники приватних будинків зазвичай воліють робити фундамент в монолітно-стрічковому виконанні. Але при великих величинах глибини промерзання грунту такий варіант обходиться дорого. Адже його в подібній ситуації доводиться закладати дуже глибоко, а це додаткові істотні витрати на залізобетон. Щоб зменшити кошторис пристрою підстави котеджу, зараз забудовники-приватники все частіше стали віддавати перевагу пальовім ростверковому фундаменту, заглиблення опорних паль якого обходиться значно дешевше.
Зміст
- Що це таке?
- Види і підвиди
- Плюси і мінуси
- Покрокова інструкція
- Застосування в будівництві
Що таке пальовий фундамент з ростверком?
Конструктивно пальово-ростверковый фундамент – це ряд опор, занурених у грунт нижче точки промерзання, і зв’язує їх зверху «обв’язкою» із сталі або залізобетону. На останній вже укладаються перші ряди цегли або брусу (колоди). Така конструкція забезпечує рівномірний перерозподіл навантажень з боку як вдома, так і землі.

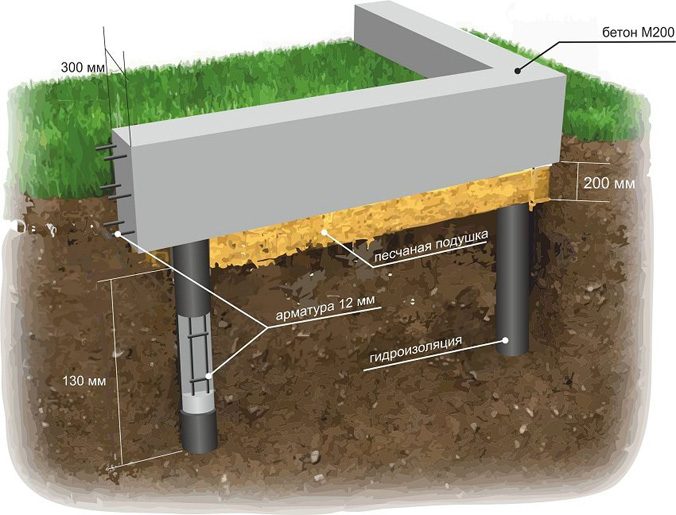

Схема фундаменту
Виникають при обдиманні точкові впливу від паль розходяться по всій стрічці ростверку такої підстави. Стіни не мають зайвого тиску в якійсь одній точці. Перекоси і руйнування кладки на подібному підставі практично виключені.
Види фундаменту на палях
Ростверк цього типу пальового фундаменту виконується з монолітного залізобетону або сталевого швелера. Найчастіше використовується бетонна конструкція з армуванням. Навантаження вона здатна витримати значні. Варіант, де обв’язка металева, більше призначений для легких споруд (гаражів, господарських споруд, будинків з СИП-панелей і лазень).

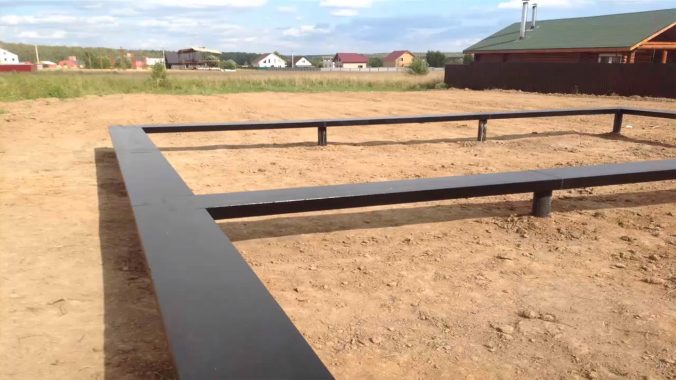

Пальовий фундамент з металевим обвязом

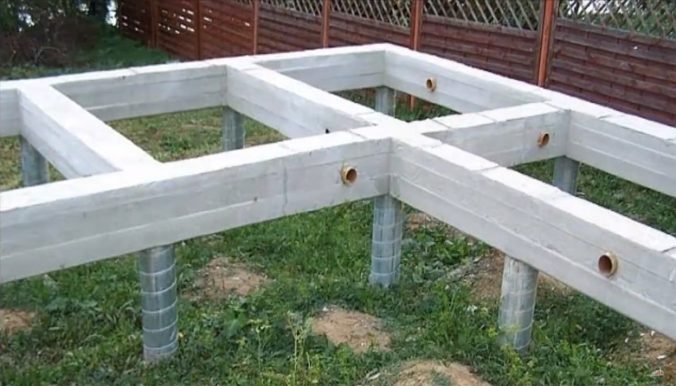

Пальовий фундамент з монолітною обв’язкою
За типом використовуваних опор пальово-ростверковый фундамент буває двох різновидів:
-
Гвинтовий.
-
Буронабивної.
У першому випадку це практично повна копія фундаменту на гвинтових палях. Тільки на опорах у нього лежить більш потужний монолітний ростверк. При цьому сталеві “гвинти” для такої конструкції доводиться вибирати поміцніше, у яких товщина стінок і діаметр більше.
Ті, хто збираються робити підстава своїми руками, найчастіше воліють використовувати буронабивні палі в незнімної опалубки у вигляді азбестоцементних труб. Ця технологія простіше і дешевше при самостійному виконанні.
Переваги і недоліки
Палі розглянутої опорної конструкції за рахунок великої глибини занурення забезпечують відмінну стійкість всьому міні стрічкового фундаменту зверху. А коштують вони набагато дешевше, ніж залізобетонний моноліт аналогічної висоти. Причому якщо опорні стовпи зверху пов’язати не бетонної стрічкою, а металевим ростверком, то можна ще трохи заощадити. Такий варіант – один з найбільш недорогих способів створення опори для приватного будинку.
Така підстава має такі плюси:
Можливість облаштування на схилах і в болотистій місцевості;
Порівняльна дешевизна споруди пальової ростверковой конструкції;
Мінімум часових витрат на зведення фундаменту;
Відсутність потреби у залученні вантажопідйомної автотехніки;
Простота технології установки буронабивних і гвинтових опор, а також заливки бетону;
Відмінні показники стійкості на рухомих рухливих ділянках.
По швидкості пристрою пальове основу з ростверком поступається хіба що аналогу тільки з одних гвинтових опор. Плюс фундамент з фундаментних блоків стінових готове буде дати фору розглянутої конструкції. В обох випадках висока швидкість робіт обумовлена відсутністю бетонних робіт, коли необхідно чекати кілька тижнів до завершення набору бетоном міцності.
Якщо ділянка забудови має ухил, то заливати на ньому моноліт проблематично і дорого. Без цього типу фундаменту на такій майданчику взагалі обійтися буде складно. Тільки з допомогою паль тут вийде зробити стійку і рівну в горизонтальній площині основу для будови. Це одне з головних достоїнств підстави. Всі інші варіанти йому на будмайданчиках зі складним рельєфом програють відразу.
Ще один незаперечний плюс – це гранична простота виконання. Зробити самостійно набивні опори з азбестоцементних труб і бетону всередині нескладно. Ще простіше виконати на них невелику по розмірах і масі стрічку із залізобетону.
Невеликі труднощі тут можуть виникнути лише при монтажі опалубки на вазі. Занурювати її в землю не можна. Стовпи повинні піднімати ростверковую частина над грунтом мінімум на 30 см, інакше при сильному здутті вона може “поплисти” з опор разом з будівлею зверху.
Мінуси біля фундаменту із бетонних ростверком на палях також є, але їх відверто небагато:
Відсутність можливості зробити підвальне приміщення;
Витрати на додаткове утеплення підлоги.
Підпільне простір котеджу на свайне підставі з ростверком повинно бути закрите від вітру, інакше постійні протяги під підлогою выдуют все тепло з будинку. Для цього можна використовувати фасадні панелі з різних матеріалів або зробити кладку з красивого облицювальної цегли. Плюс підлогу в такому будинку обов’язково доведеться утеплювати. Ці витрати краще відразу внести в загальний кошторис будівництва житла.
Покрокова інструкція по влаштуванню фундаменту своїми руками
Розрахунок і підготовку проекту підстави для будинку, будь то пальово-стрічковий фундамент, який краще всього доручити професійному проектувальнику. Якщо палі по висоті і товщині підібрати невірно, то довго залізобетонна опора і будинок на ній не прослужать.

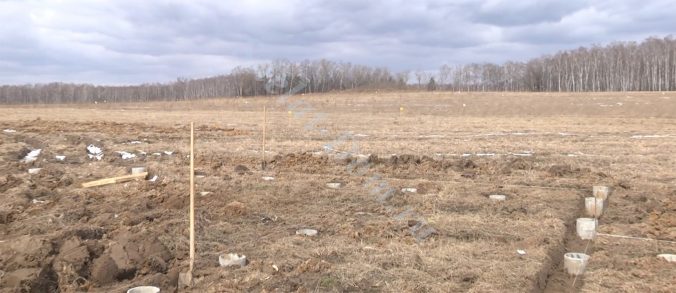

Розмітка на ділянці
При цьому закладати параметри «про запас» теж не варто, це призведе лише до збільшення вартості робіт. Як таке влаштування фундаменту своїми руками розглянутого виду не повинно викликати труднощів. Нижче наведена коротка покрокова інструкція дозволить швидко розібратися у всіх нюансах цього процесу.
Щоб зробити фундамент з буронабивних паль і монолітного ростверку, необхідно:
-
Выбурить або викопати ями під опорні стовпи за схемою «по кутах будинку з кроком 1-2 метри під стрічкою».

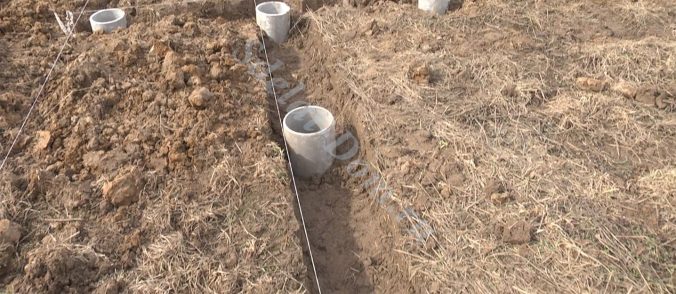

Буримо палі і вставляємо азбестоцементні труби під палі
