Як зробити розсувні ворота: покрокова інструкція з кресленнями

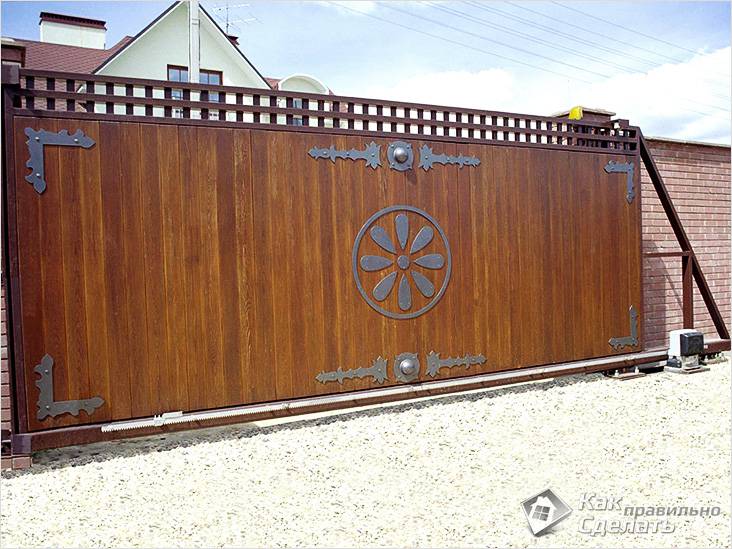

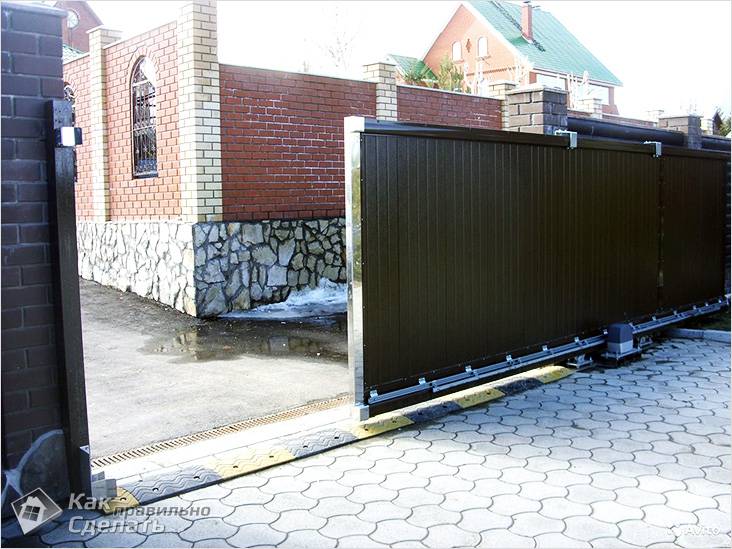

Невід’ємною частиною огороджувальної конструкції дачної ділянки є ворота. Сьогодні існує чимало їх різновидів. Давайте розглянуто процес виготовлення та встановлення воріт своїми руками.

Достоїнства і недоліки даної конструкції

Переваги і недоліки

Переваги:

Така конструкція воріт не заважає виїзду/в’їзду транспортного засобу в умовах маленької майданчики. Консольні ворота дозволяють значно економити місце.
Наявність нижнього кріплення консольної системи дозволяє облаштовувати ворота за будь-яких кліматичних умовах.

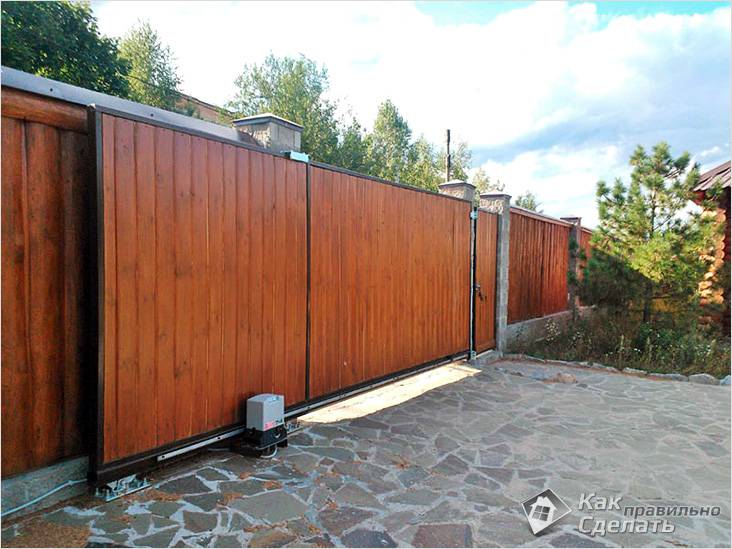

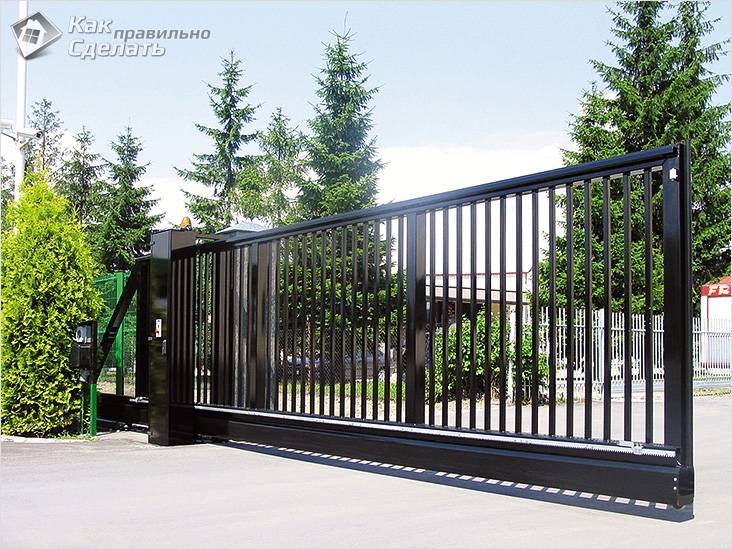

Обробка може бути виконана з різних матеріалів, наприклад, вертикальна решетування, профнастил, кування і не тільки.
Можливість вибору варіанта конструкції, наприклад, з сендвіч-панелі або профлиста.
У порівнянні з іншими типами воріт (наприклад, розпашні) відсутнє таке явище, як провисання петель. Наявна автоматика та механізм закривання/відкривання воріт передбачає тривалий експлуатаційний період.
Існує можливість вибирати різну автоматику для воріт.

Недоліки:

На відміну від інших типів воріт, приміром, розпашних, облаштування відкатних потребує більше фінансових витрат, приблизно на 10-20%.
Для кріплення консольної частини і привода необхідно виробляти додатковий фундамент.
Вздовж паркану знадобиться виділити достатній простір.

Типи конструкції

Конструкція воріт розділяється на кілька видів, кожен з яких відрізняється один від одного:

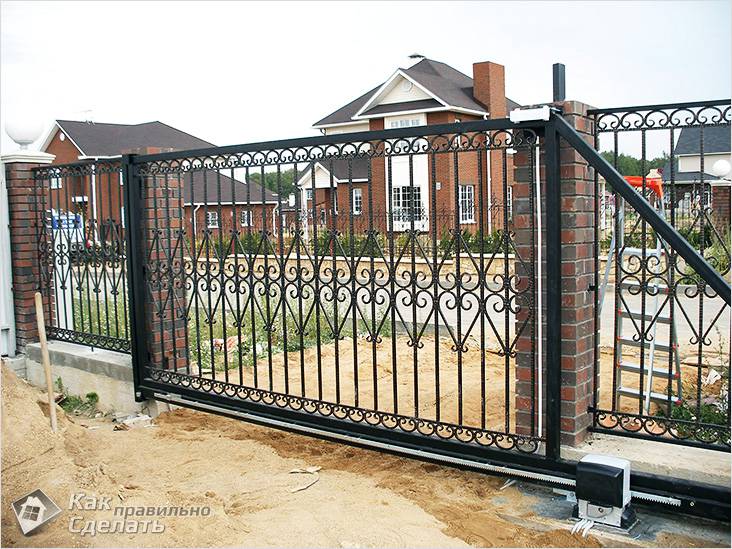

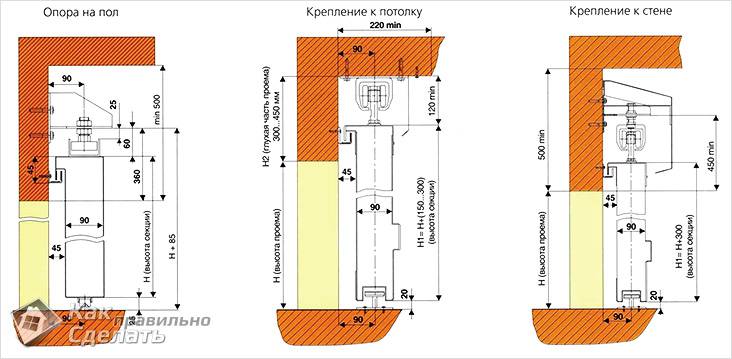

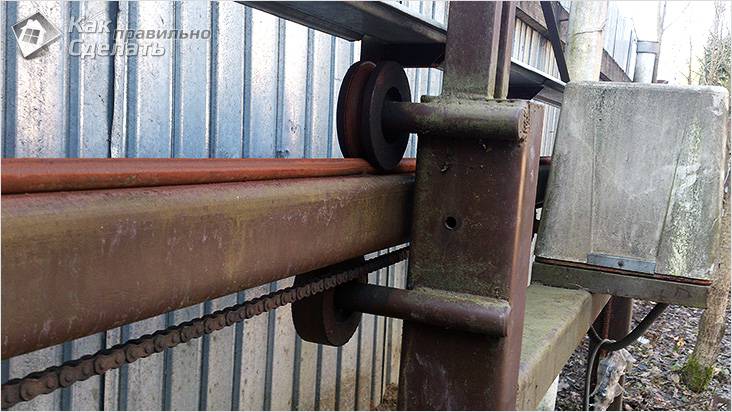

Підвісні. Ще з радянських часів ця важка, але в той же час надійна конструкція придбала величезну популярність. В ній полотно на роликових візках закріплюється до балки, яка розташовується над проїздом, висотою до 5 м. Як наслідок ця висота є обмеженням при в’їзді високих машин.
Консольні. Цей тип воріт ідеальний для кліматичних особливостей Росії. Ця конструкція не обладнується балкою над проїздом. Такі ворота не зможуть вивести з ладу замети снігом, вітер, пил тощо. Так, полотно закріплюється до балки за допомогою роликових візків. При цьому вся конструкція закріплена на потужному фундаменті, який заливається збоку отвору.
На гвинтових палях. На глибину 1500 мм в землю закручуються металеві палі, які будуть несучими всього споруди. Їх виготовлення і установка займе до 3 днів.
Механічні. Такі ворота відкриваються/закриваються вручну. Механічні набагато дешевше в собівартості і простіше в установці. Підходять вони для тих випадків, якщо дачею або заміським будинком користуються рідко.
Автоматичні. Такі ворота – повна протилежність механічним. Вони оснащуються електроприводом і ГДР. Для регулярного використання оптимальний варіант.

Незалежно від типу конструкції, відкатні ворота вимагають вільного простору вздовж паркану з одного боку. При цьому воно повинне бути рівним по розміру отвору. Що стосується консольних систем, то місце повинно бути більше на 120-200%.

Особливості розрахунку воріт

Особливості самостійного розрахунку

Розрахунок конструкції один з найважливіших і першочергових етапів. Ігнорувати цей етап не варто, так як споруда відкатних набагато складніше розпашних.

Процес розрахунку включає в себе наступні етапи:

Визначення висоти і ширини прорізу. В результаті можна буде підібрати необхідний тип воріт для вільного пересування.
Розрахунок противаги.
Оцінка ваги споруджується конструкції.

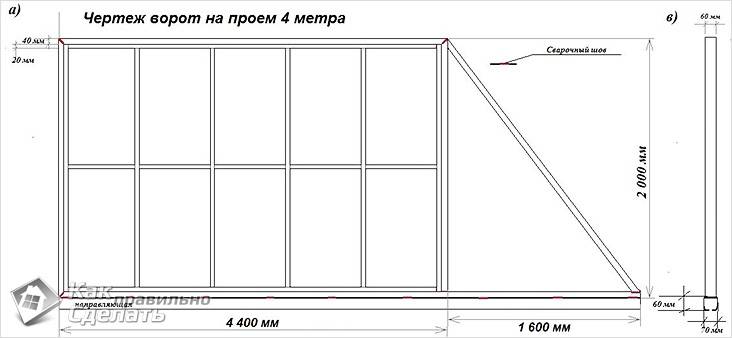

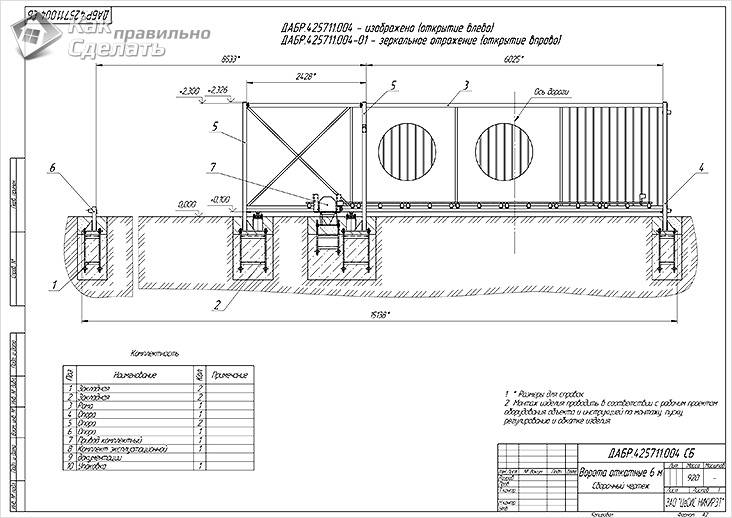

Виготовлення ескізу або креслення.

Розрахунок ширини та висоти конструкції повинен відштовхуватися від сортаменту ринку. Так, якщо профіль або трубу можна легко зварити, то розкроїти листи профнастилу, з метою додавання дуже складно. Плюс до цього результат буде неестетичним.

Розрахунки відкатних воріт

Більше того, розуміючи, яку вагу конструкції буде в кінцевому рахунку, підбираються відповідні механізми і рухомі частини, які зможуть справлятися з навантаженням.

Якщо полотно передбачається великим, то обов’язково враховуйте і вітрове навантаження. До наявної силі вітру, переважаючою у вашій місцевості, додайте невеликий запас.

Хоча найпростіший варіант отримання розрахунків звернутися в спеціалізовану компанію, яка надасть папки з кресленнями та розрахунками, зробити це можна самостійно. Варто відразу зауважити, що всі наведені розрахунки стосуються відкатних воріт консольного типу. Вони складніше від всіх інших типів, тому розглянемо їх детальніше.

Дані висоти і ширини прорізу

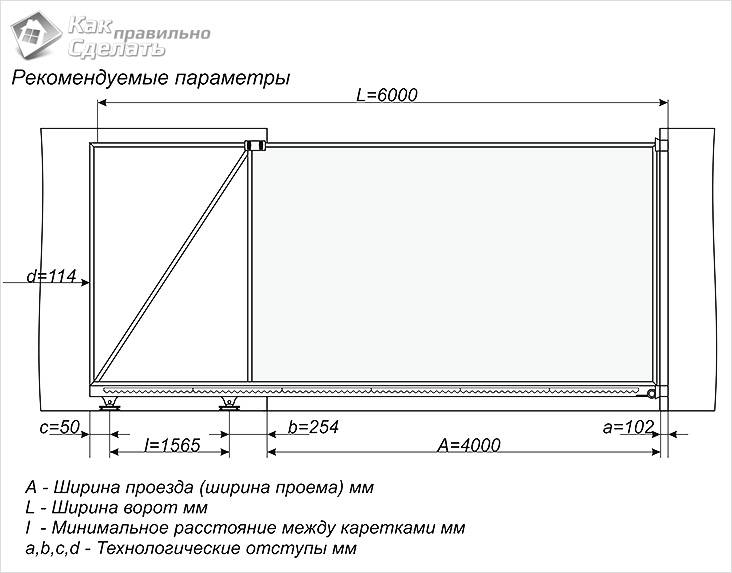

Ширина воріт (L) дорівнює:

ширині прорізу;
технологічним або вставкам відкриття/закриття;
мінімальною відстанню між центрами кареток.

Виходячи з цього L буде більше отвору.

Розрахунок противаги

При русі стулки повинні бути врівноважені. Цей показник досягається розрахунком противаги. Завдяки цьому питома маса конструкції буде рівномірно розподілятися по каретках. Відповідно, щоб було якомога менше навантаження, противага повинен бути великим.

Але як бути, якщо для руху стулки недостатньо місця? В такому випадку необхідно розуміти, що довжина противаги не повинна бути меншою на 40% від ширини стулки. Ідеальним показником є 50%. Як наслідок ширина L в своїй конструкції має противагу.

Маючи такі розрахунки, ви зможете визначити, скільки місця необхідно для відкату воріт вздовж паркану.

Розрахунок ваги

Це значення визначається виходячи з ваги використовуваного матеріалу:

Профнастил ~ дорівнює 4 кг/м².
Сталь, товщиною 2 мм ~ 17 кг/м².

Ворота з каркасом 4×2 м в середньому будуть мати вагу 200 кг. Маючи такі дані, можна визначити показники направляючої балки. У цьому випадку можна відштовхуватися від заведеного стандарту.

Для воріт вагою в 300 кг достатньо балки 9×5 см завтовшки не менше 3,5 мм. Проте обов’язково необхідний запас міцності до 40%. Він значно спростить експлуатацію воріт і збільшить її експлуатаційний термін.

Розрахунок міцності фурнітури

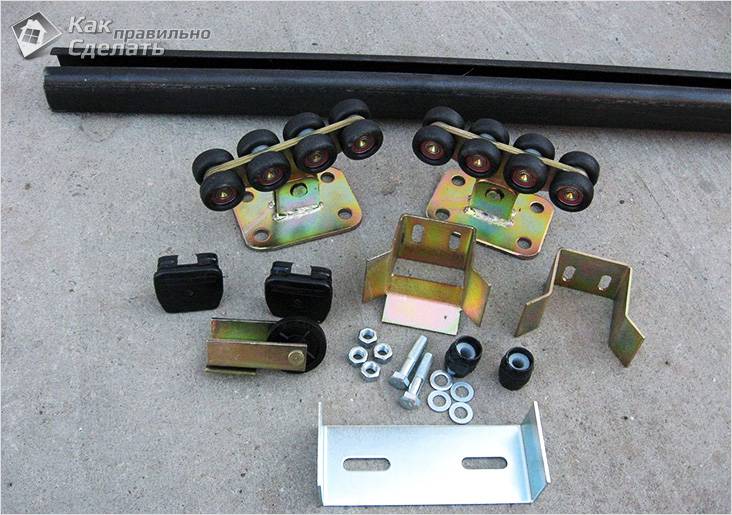

Для воріт потрібні ролики, вловлювачі і підтримуюча шина. Сучасні вироби такого плану дозволяють підібрати необхідну конструкцію. За основу візьмемо найпростішу оцінку вітрового навантаження, що дорівнює 12 м/с до 90 кг/м² і рівномірно розподіляється по опорних зон полотна.

Як переконатися в тому, що виготовлена вами конструкція навіть при сильному вітрі буде працювати без перебоїв? Для цього необхідно досягти того, щоб міцність фурнітури була більше розрахунковій масі воріт. Також враховується бічній момент в 100 кг/м, умножаемый на 8 кг/м, що дорівнює 800 кг/м. В принципі це трохи ~ на кожен опорний елемент по 150-180 кг/м.

Купуючи роликовий механізм, переконайтеся в тому, що він має запас до 30% за співвідношенням ваги воріт. Але цей показник ніяк не впливає на термін експлуатації. На це безпосередньо впливає збільшення відстані між центрами кареток.

Додаткові розрахунки

Крім усього перерахованого, варто приділити увагу й іншим аспектам. Зверніть увагу на рейку для воріт, опори під роликові каретки і на кількість анкерів. Також важливо правильно розрахувати заставні на опорних стовпах. У цьому випадку необхідно відштовхуватися від 60% всієї маси воріт, поділених на кількість закладних.

Що стосується розрахунку фундаменту, то особливих секретів тут немає. Але незважаючи на це не варто випускати з уваги цю складову, адже нерідко вартість фундаменту доходить до 40% від загальної вартості проекту.

Пристрій відкатних воріт

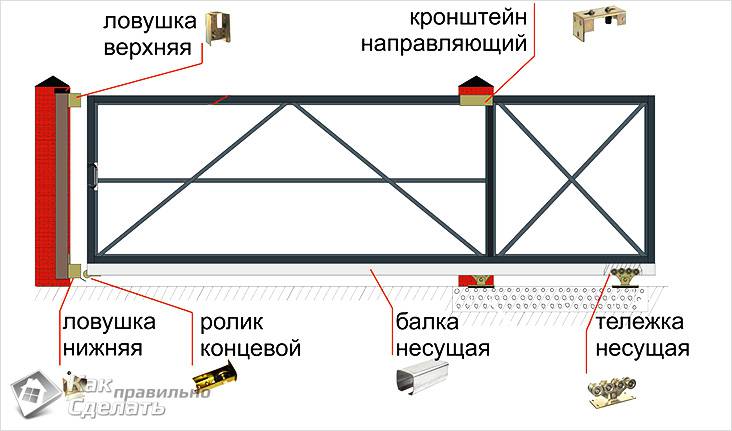

Цей тип воріт має наступні елементи конструкції:

Направляюча балка. Приймає на себе весь їх вагу.
Візок або роликова опора. Їх необхідно 2 шт.
Знімний кінцевий ролик. У закритому стані він служить опорою.
Уловлювач верхній/нижній. Нижній при закритих воротах сприймає навантаження, а верхній зменшує парусність.
Кронштейн. Він важливий для утримання стулки від бічного хитання.
Підставка. На неї здійснюється установка опори, яка організовує пересування стулки.

На фундамент встановлюються на роликові опори, які сприймають на себе навантаження направляючої балки. Ролики розміщуються усередині несучої консолі.

Вибір стулки

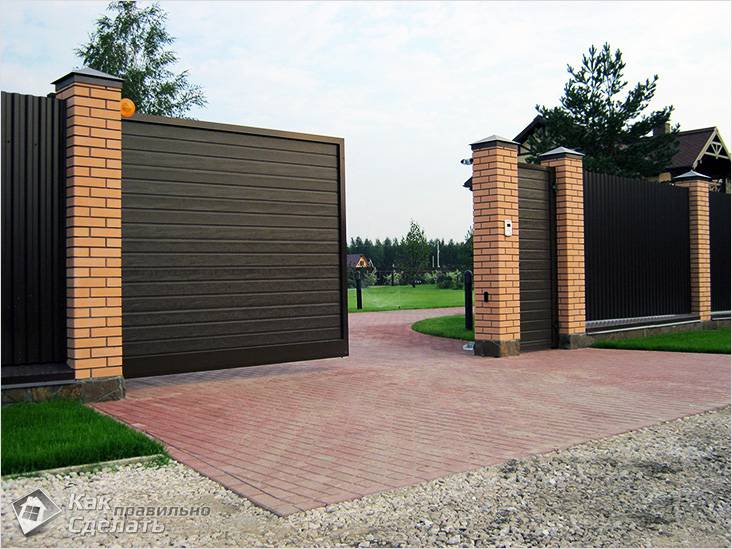

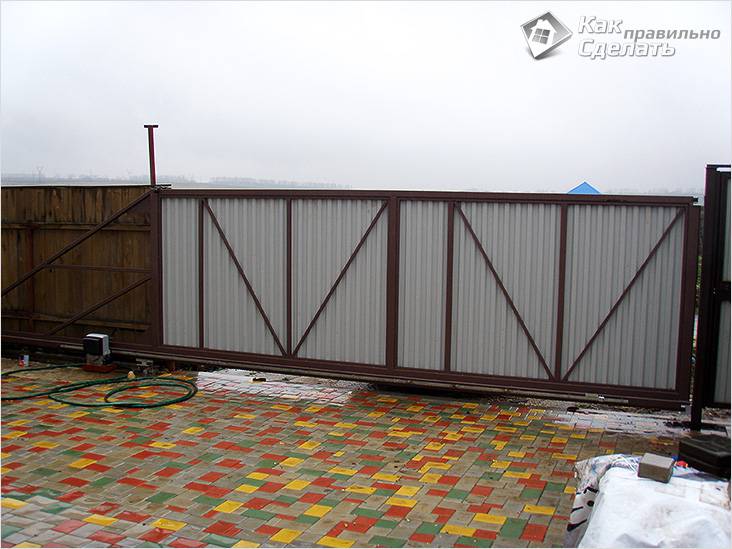

Стулка воріт

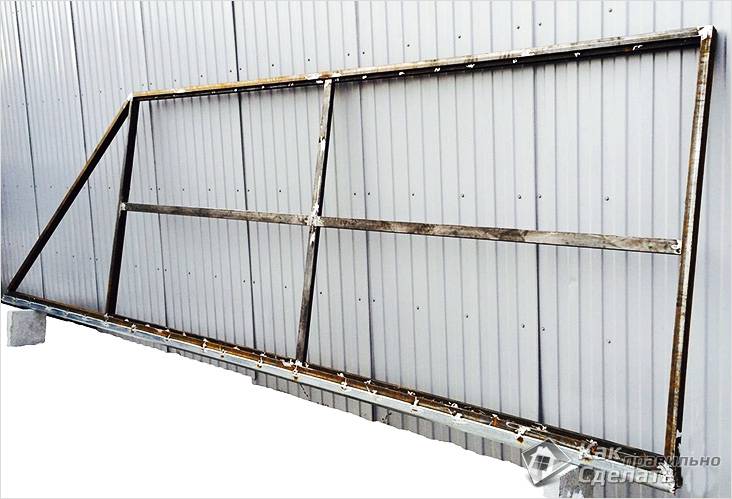

До стулки воріт також пред’являються високі вимоги. Її конструкція повинна бути достатньо твердою і стійкою. Це важливо, щоб при сильному пориві вітру або ожеледиці стулка добре функціонувала. Більше того, її необхідно оснастити додатковими ребрами жорсткості, щоб вона не провисала під власною вагою. Все це слід враховувати при створенні креслень.

Вибір комплектуючих

Наявність тих або інших комплектуючих безпосередньо залежить від висоти і ширини стулки, а також її ваги. Так, сьогодні на ринку можна знайти ряд компаній, які надають якісне обладнання, а саме:

Combi Arialdo і Flatelli Comunello з Італії.
Ролтэк і Doorhan з Росії.
Alutech з Білорусі.

Для прикладу, зробимо деякі розрахунки. У базовій комплектації обов’язково встановлюється несуча рейки, довжиною 6 м. І щоб правильно підібрати до неї комплектуючі, необхідно враховувати довжину стулки і плюс 40%. Також підбір здійснюється по довжині направляючої балки і можливих навантажень. Так, якщо ширина отвору дорівнює 3,8 м, то довжина створи дорівнює 3,8 м + 40% = 5,32 м. В такому разі можна придбати готовий набір з балкою 6 м.

Якщо ширина отвору значно перевищує 4 м, то покупка комплектуючих повинна орієнтуватися з урахуванням навантаження в 500 кг. В них направляюча балка має товщину стінки 3,5 м, а перетин 71×65 мм. Якщо ж ширина понад 6 м, то необхідно брати з розрахунку навантаження до 600 кг

Монтажні роботи

Монтаж відкатних воріт

Рух полотна повинно здійснюватися з внутрішньої сторони ділянки, а саме вздовж паркану. Відштовхуючись від цього необхідно підготувати місце для воріт, щоб абсолютно ніщо не заважало цього процесу.

Процес монтажу включає в себе 4 етапи:

Виготовлення фундаменту.
Проводка електрики.
Установка відповідного стовпа.
Монтаж автоматики.

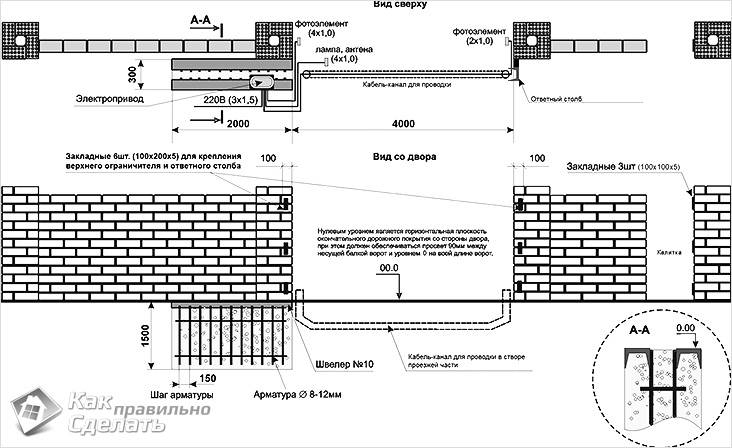

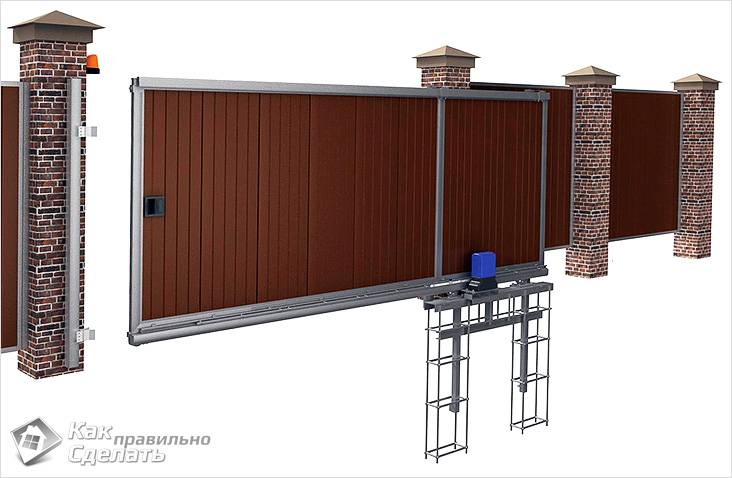

Виготовлення фундаменту

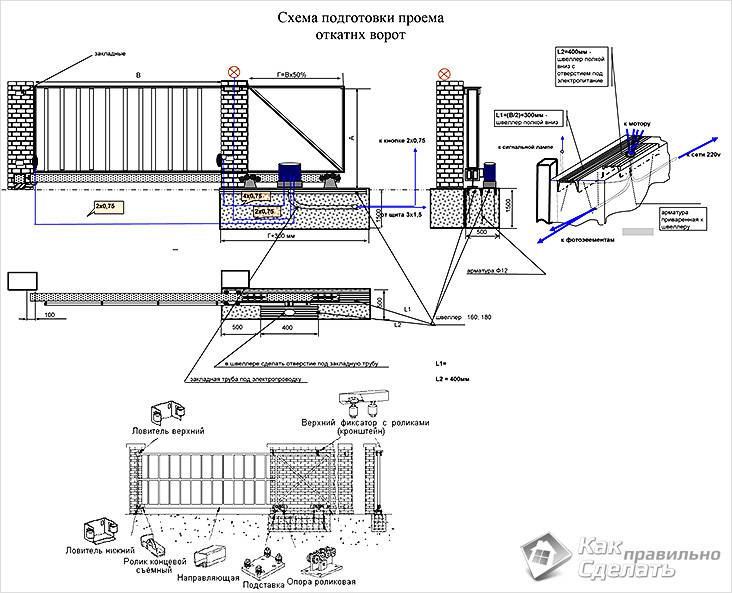

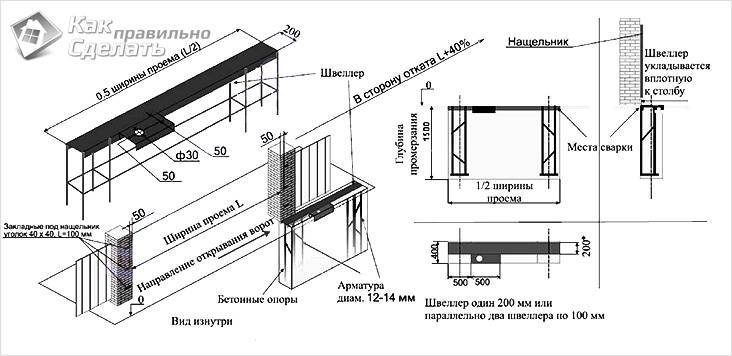

Етапи зведення фундаменту:

Спершу здійснюється розмітка. Від паркану отмеряете 500 мм (ширина фундаменту). Також отмеряете від краю воріт відстань, рівну відкоту (довжина фундаменту). Так, ви будете бачити периметр майбутнього фундаменту.
Нерідко виходить використовувати стовпи опори огорожі. Якщо такої можливості немає, тоді з протилежної сторони слід встановити відповідний стовп. Його необхідно встановлювати так, щоб він був всередині ділянки, а не в самому отворі. В іншому випадку він зменшить ширину отвору.
Якщо ворота будуть працювати на автоматиці, то обов’язково організуйте місце для прокладки проводки. Для цього можна використовувати квадратну металеву або пластикову трубу/короб. Діаметр труб не менше 25 мм.
Тепер можна приступати до риття котловану. Глибина траншеї до 2 м, нижче рівня промерзання грунту (в кожному регіоні по-різному).

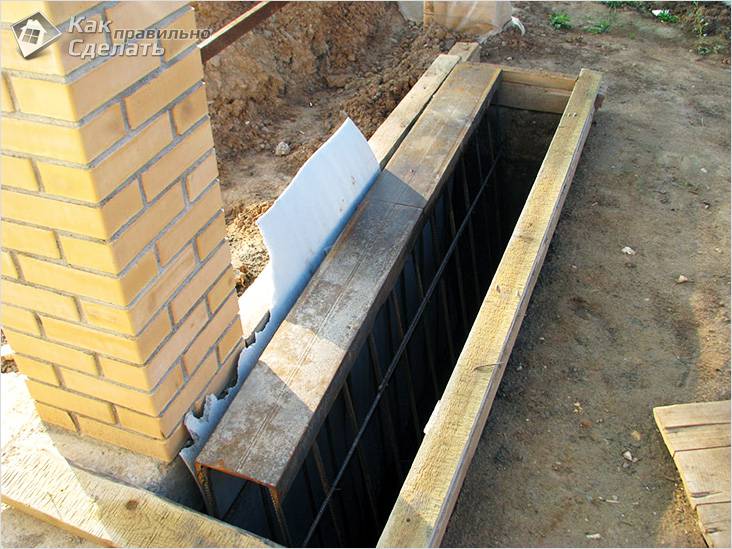

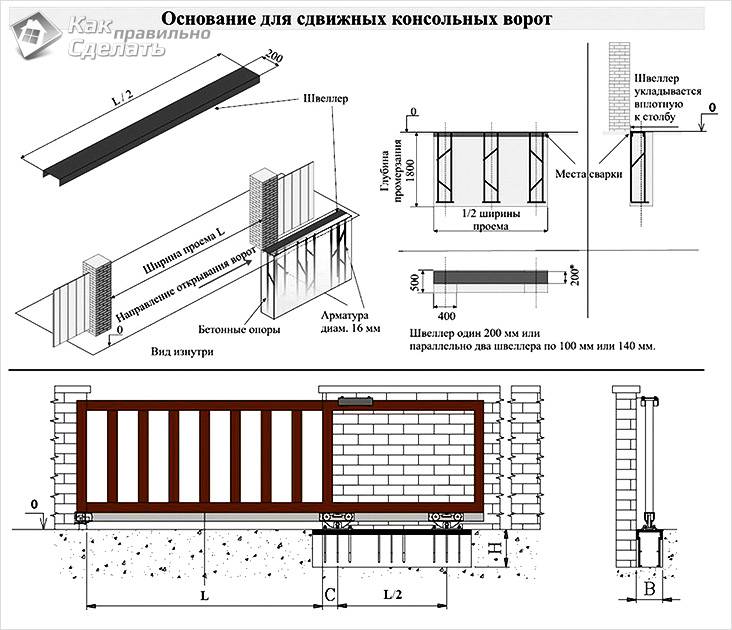

Для виготовлення закладного елемента можна використовувати швелер 16. Його довжина повинна відповідати довжині траншеї. У фундамент закладається арматура Ø12 мм Арматуру необхідно приварити до швелеру і з’єднати її поперечними зв’язками.
Таким чином, одержаний застави елемент міститься арматурою вниз. При укладанні простежте за тим, щоб бокова частина швелера прилягала до стовпа опори огорожі. Також швелер необхідно виставити строго по рівню і рівно паралельно лінії відкривання воріт.

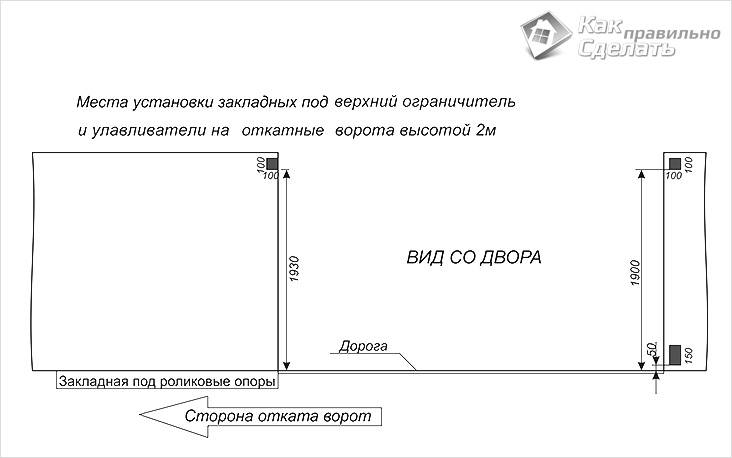

Закладений елемент повинен бути на одному рівні з дорожнім покриттям. Мінімальний зазор, який допускається між нижньою кромкою воріт і дорогою дорівнює 10 див. Цей проміжок можна буде збільшити за допомогою регулювальної майданчики. Але зменшити цей зазор буде неможливим без порушення кріплень.

Монтаж застави

Якщо з тих чи інших причин зазор в 100 мм не підходить, тоді здійснюєте глибоку установку закладного елемента.

Що стосується бетонних робіт, то вони здійснюються тоді, коли монтаж закладного елемента повністю виконаний. Рівень бетону повинен бути врівень з закладним елементом.

Установка

Установка воріт

Коли фундамент застиг, можна приступати до установки воріт. Для цього в першу чергу необхідно зробити розмітку. По лінії прорізу, не доходячи до відповідного стовпа 30 мм, натягаєте шнур. Цей шнур є траєкторією руху воріт. Висота натягування шнура – 200 мм. Подальша робота виглядає наступним чином:

Визначаєте крайнє положення першої та другої роликової опори. Від краю отвору відступивши 15 см вздовж площини закладного елемента і прочертите лінію положення крайньої першого візка. Лінію другий візки вираховуєте наступним чином: виміряйте всю довжину воріт з консольною частиною і відніміть 10 см від краю відповідного стовпа по площині закладного елемента. В результаті ви визначите розташування другий візки.
Тепер вставте в несучий профіль роликові опори, розмістивши їх в центрі.

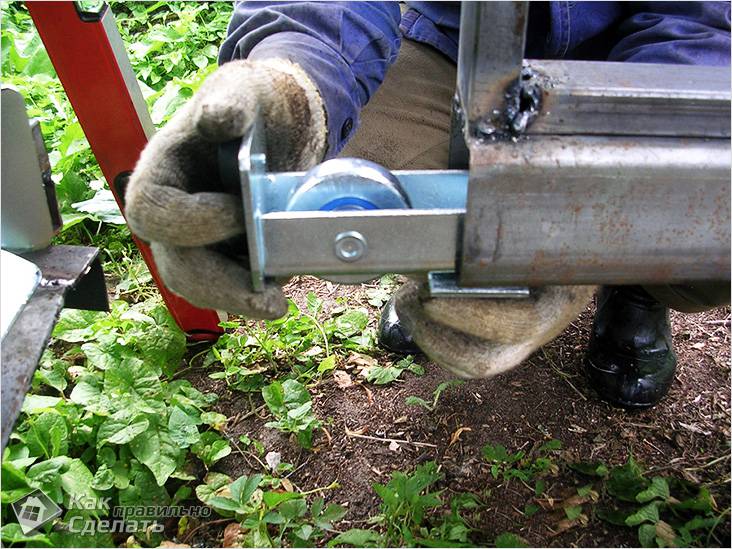

Після необхідно приварити другу візок регулювальної майданчики. Потім викотите стулку воріт в отвір і зробіть фінішну регулювання положення. Зробіть невеликі прихватки зварюванням другий регулювальної майданчики, в результаті дії виглядають так:

Знімаєте полотно з роликового візка.
Далі знімаєте візки з майданчиків.
До заставного елементу привариваете майданчики.
До них закріплюєте роликові візки.
На роликові опори задвигаете полотно.
Закриваєте ворота і гайковим ключем виконуйте налаштування їх положення.

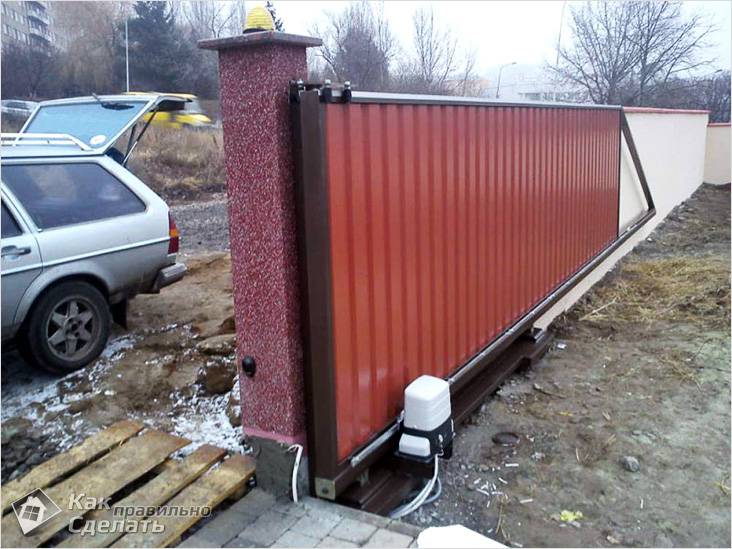

Привід для відкатних воріт

Всередині несучого профілю виконуєте отвори, це необхідно для того, щоб встановити візок правильно. Для цього послабляєте верхні гайки кріплення візків до майданчиків. Після цього прокатываете ворота туди/назад. Якщо хід стулки вільний, затягуєте гайки. Якщо є деякі труднощі у пересуванні стулки, то кріплення злегка послабляєте і нівелюєте всі недоліки конструкції, наприклад, поправляєте перекоси візки.

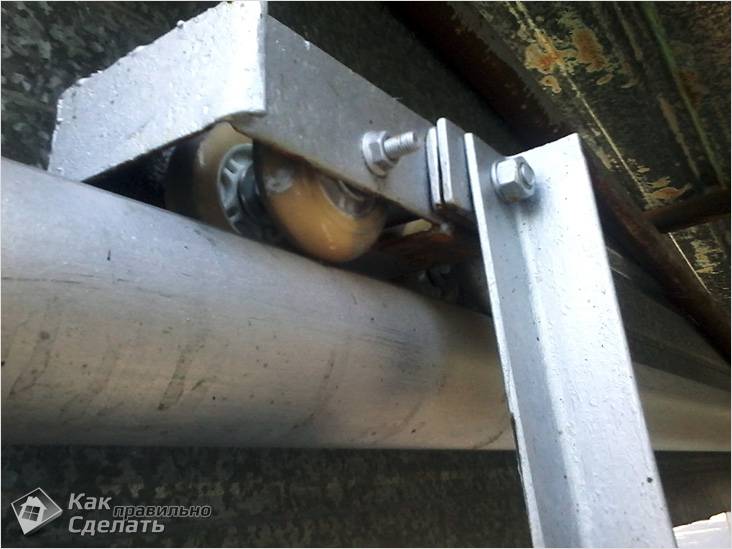

Установка роликів

Тепер необхідно здійснити монтаж кінцевого ролика. Його слід вставити в несучий профіль і гарненько затягнути болти. Також до профілю привариваете кришку кінцевого ролика. Це дозволить ролику виконувати роль кінцевого упору в разі ручного керування воротами. Але в такому випадку кріплення зварюванням буде набагато краще, ніж болт.
Що стосується заглушки несучого профілю, то його монтаж здійснюється з внутрішньої сторони воріт і приварюється за місцем. Він необхідний для того, щоб сніг не укатывался під ролики.

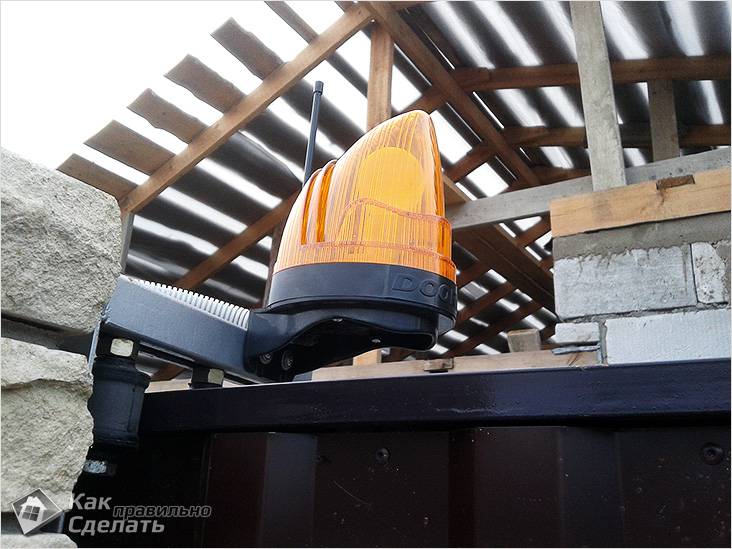

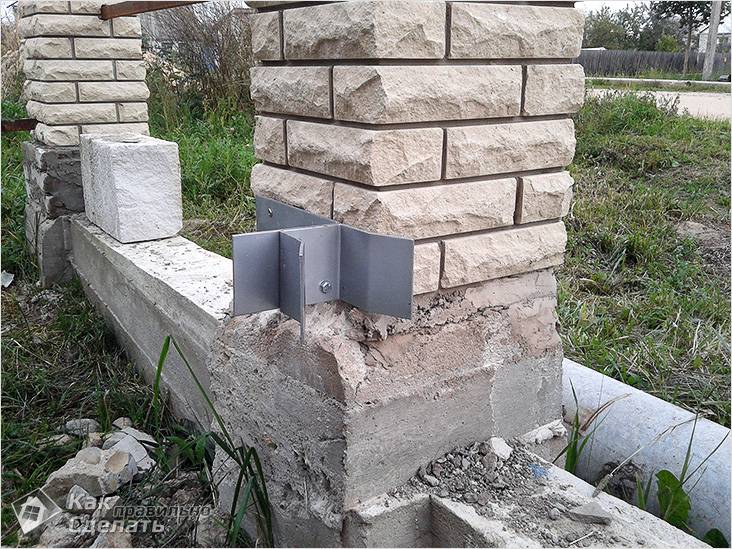

Тепер до роликів монтується верхній фіксатор. Тому послабити кріплення роликів і встановіть кронштейни так, щоб його сторона була направлена до опорного стовпа, а ролики захоплювали верх полотна. Враховуючи це, притисніть до стовпа кронштейн і зафіксуйте його.

На наступному етапі робіт здійснюється обшивка каркаса воріт. Для цього можна використовувати профільовані листи металу. Їх необхідно нарізати за розміром стулки. Кріплення здійснюється заклепками або саморізами. Кожен наступний лист монтується внапуск.

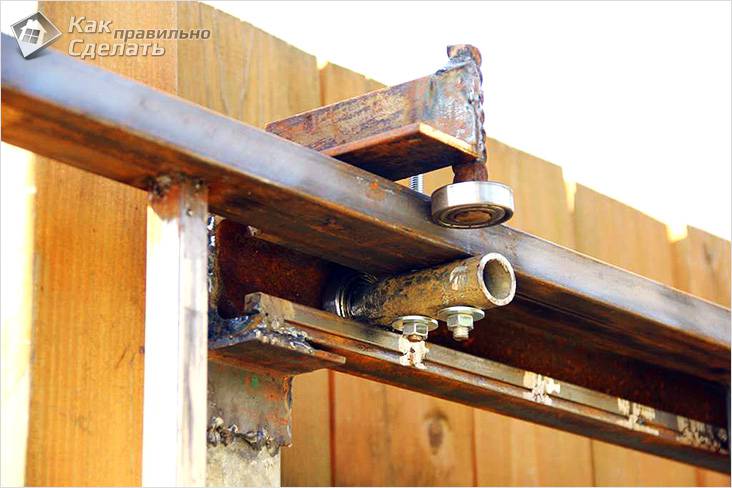

Візок

Коли обшивка виконана можна виробляти до монтажу нижнього/верхнього уловлювача. Нижній уловлювач виконує роль щодо зменшення навантаження на роликові візки в закритому стані. Тому їх необхідно встановлювати при навантажених воротах. Під кінцевий ролик підводите нижній уловлювач при повністю закритих воротах таким чином, щоб опорна площина уловлювача була вище рівня кінцевого ролика. Що стосується установки верхнього уловлювача, то відбувається цей процес таким же чином.

Уловлювачі

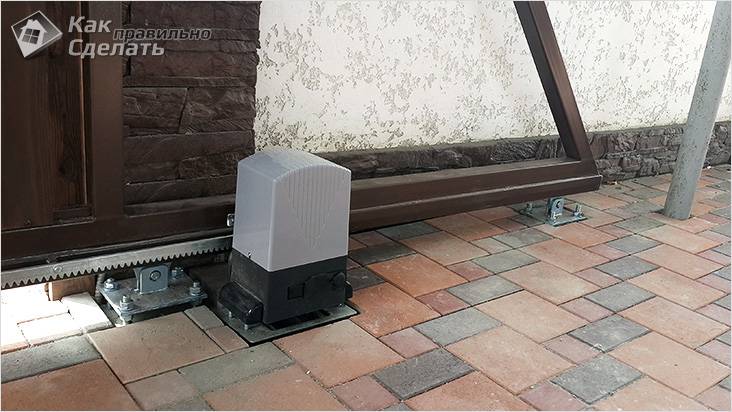

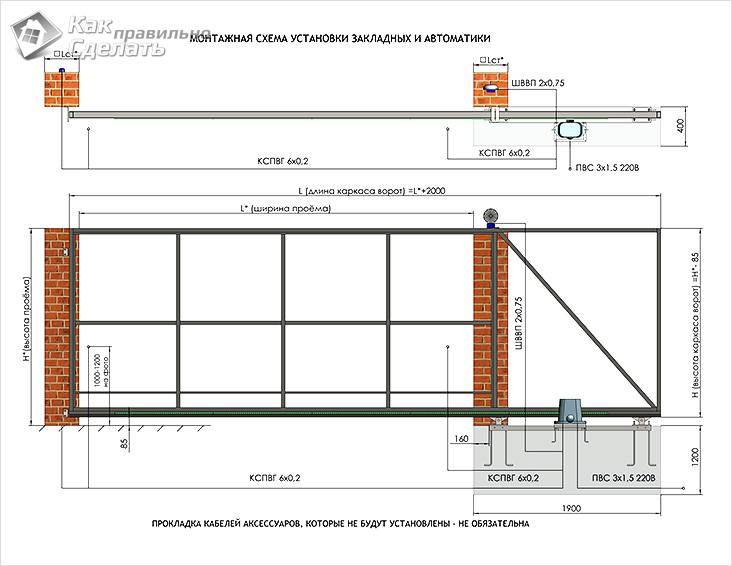

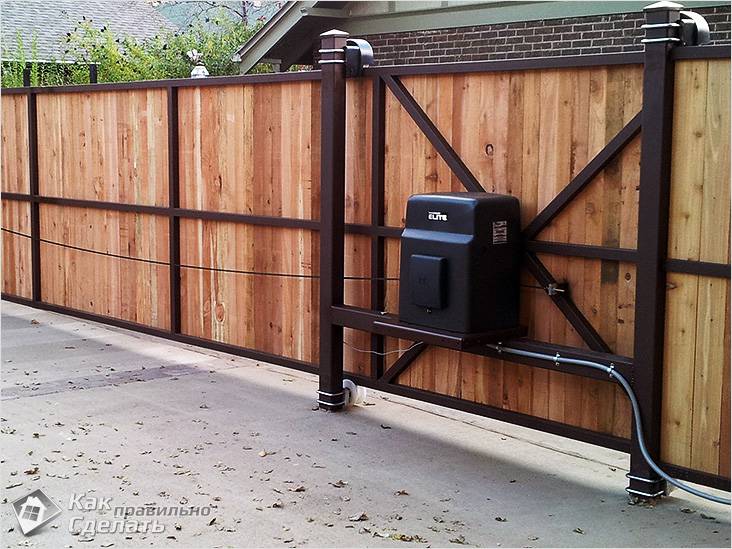

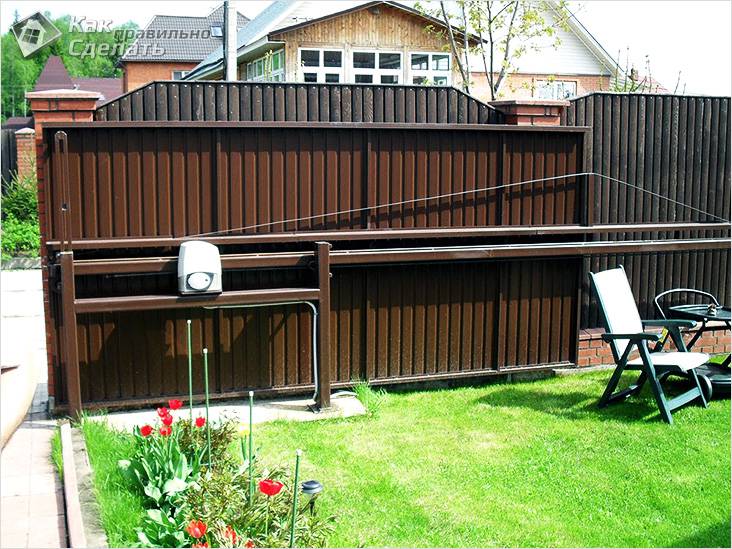

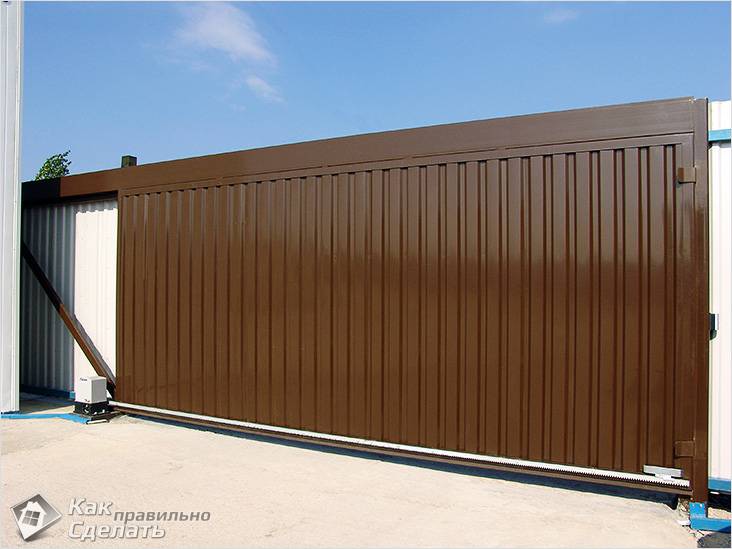

На завершення залишається здійснити монтаж автоматики. Для цього закріплюєте зубчасту рейку, яка має на увазі під собою універсальну деталь з електроприводом. Зазвичай вона включена в комплект кріпильного елементу.

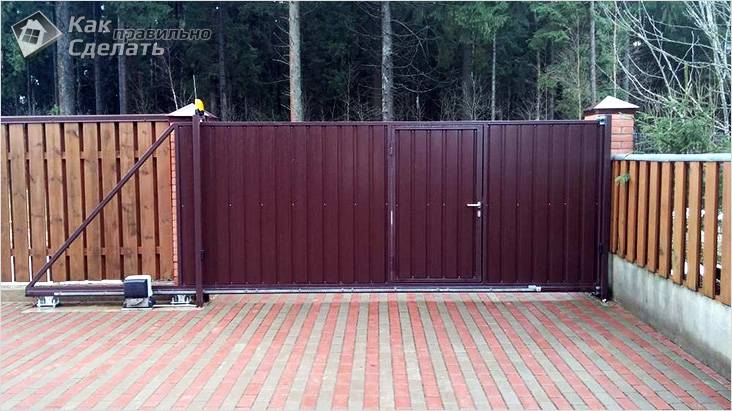

Вибір автоматики

Вибір автоматики безпосередньо залежить від ваги воріт:

Для отвору в 4 м використовується привід – 500-600 кг
Для отвору в 4-6 м використовується привід – 600-1300 кг
Для випадків з інтенсивним відкриванням воріт використовується привід – 1200-1800 кг.

Забарвлення

Забарвлення воріт

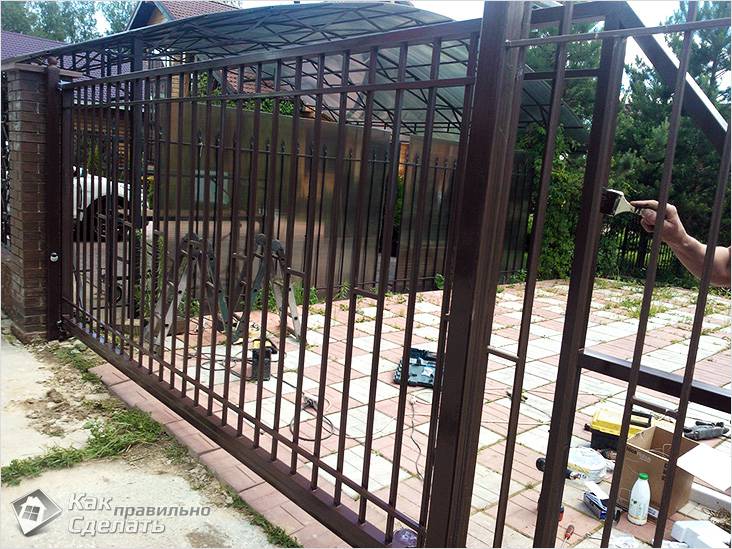

Всі металеві елементи воріт необхідно пофарбувати. Попередньо обезжирьте поверхню. Для цього зачистите поверхню і відшліфуйте шліфувальним диском на болгарці. Деякі місця, наприклад, захищені, протріть ацетоном. Тепер можна приступати до грунтовці. Наноситься вона рівномірно. Більш того, ґрунтовка повинна наноситися так, щоб не було крапель і потьоків. Завдяки таким підготовчих робіт фарба ляже рівномірно. В результаті вся конструкція воріт буде повністю захищена від появи корозії.

Наносити фарбу слід двома шарами і тільки після повного висихання першого.

Необхідні інструменти для роботи

Для проведення всіх робіт, вам потрібно мати такий інструмент:

Інверторний зварювальний матеріал. Такий агрегат не зіпсує метал.
Болгарка.
Повітряний компресор для фарбування.
Пасатижі.
Дриль.
Рулетка.
Рівень.
Клепатель.

Поширені помилки

Якщо ви не маєте достатнього досвіду у виконанні таких робіт, то існує великий ризик допуску деяких помилок:

Недостатньо хороша підготовка фундаменту.
Неправильний монтаж і кріплення всіх комплектуючих.
Неправильно підібрана маса воріт під несучу балку.
Якщо чути скрип, то це свідчення потрапляння піску в підшипники.
Не можна допускати патьоки фарби.
Обов’язково врахуйте глибину промерзання грунту. В іншому випадку стовпи можуть перекоситися однієї із сторін.
